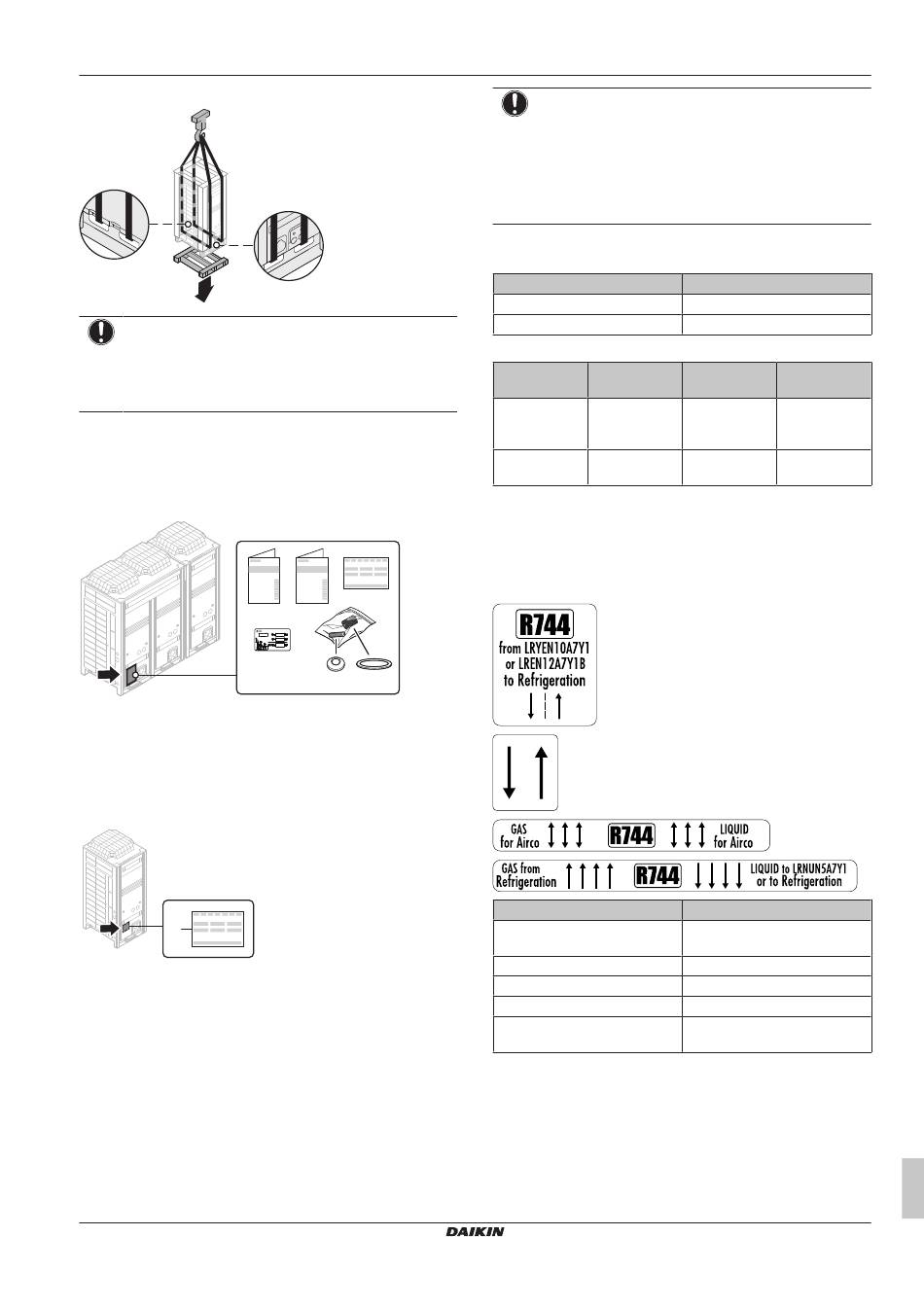

Capacity up unit
OPMERKING
Gebruik een draagband die het gewicht van de unit goed
kan dragen.
De breedte van de gaten voor draagbanden in de
buitenunit is 90 mm.
Zie ook het label over omgaan met de unit.
10.1.4
Om de toebehoren van de buitenunit uit te
nemen
Buitenunit
a
Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
b
Montagehandleiding en gebruiksaanwijzing
c
Conformiteitsverklaring
d
Label hoeveelheid koelmiddel
e
Koperen pakkingen voor afsluiterdeksels (15×)
f
Koperen pakkingen voor servicepoortdeksels (15×)
Capacity up unit
a
a
Conformiteitsverklaring
11
Over de units en opties
11.1
Over de buitenunit
Deze montagehandleiding heeft betrekking op de buitenunit en de
optionele capacity up unit.
Deze units zijn ontworpen voor installatie buitenshuis en zijn bedoeld
voor toepassingen met lucht-lucht verwarmen, koelen en koeling.
LRYEN10A7Y1+LRNUN5A7Y1
CO₂ Conveni-Pack buitenunit en capacity up unit
4P605461-1D – 2023.08
c
a
b
RXXX
GWP: XXX
d
e
f
11 Over de units en opties
OPMERKING
Deze units (LRYEN10* en LRNUN5*) zijn slechts delen
van een airconditionersysteem, en voldoen aan de
vereisten voor deelunits van de Internationale Standaard
IEC 60335-2-40:2018. Zodoende mogen zij ALLEEN
worden aangesloten op andere units die voldoen aan de
overeenkomstige vereisten voor deelunits van deze
Internationale Standaard.
Algemene benaming en productnaam
In deze handleiding gebruiken we de volgende benamingen:
Algemene benaming
Buitenunit
Capacity up unit
Temperatuurbereik
Koeling
Buitentemperat
–
uur
20~43°C droge
(a)
bol
Binnentemperat
—
uur
(a)
Voor beperkingen voor lage belasting, zie 'Beperkingen voor
koeling' in de uitgebreide handleiding voor de installateur en de
gebruiker.
11.1.1
Labels op buitenunit
Label over stroomrichtingen
Tekst op waarschuwingslabel
from LRYEN10A7Y1 or
LREN12A7Y1B to Refrigeration
Gas for Airco
Liquid for Airco
Gas from Refrigeration
Liquid to LRNUN5A7Y1 or to
Refrigeration
Montagehandleiding en gebruiksaanwijzing
Productnaam
LRYEN10A7Y1
LRNUN5A7Y1
Airconditionin
Airconditionin
g koelen
g verwarmen
–5~43°C droge
–20~16°C natte
bol
bol
14~24°C natte
15~27°C droge
bol
bol
Vertaling
Van LRYEN10A7Y1 of
LREN12A7Y1B naar Koeling
Gas voor airco
Vloeistof voor airco
Gas van Koeling
Vloeistof naar LRNUN5A7Y1 of
naar Koeling
15
