6 Sluit de gas- en vloeistofleiding van de airconditioning aan op
de buitenunit.
13.3.3

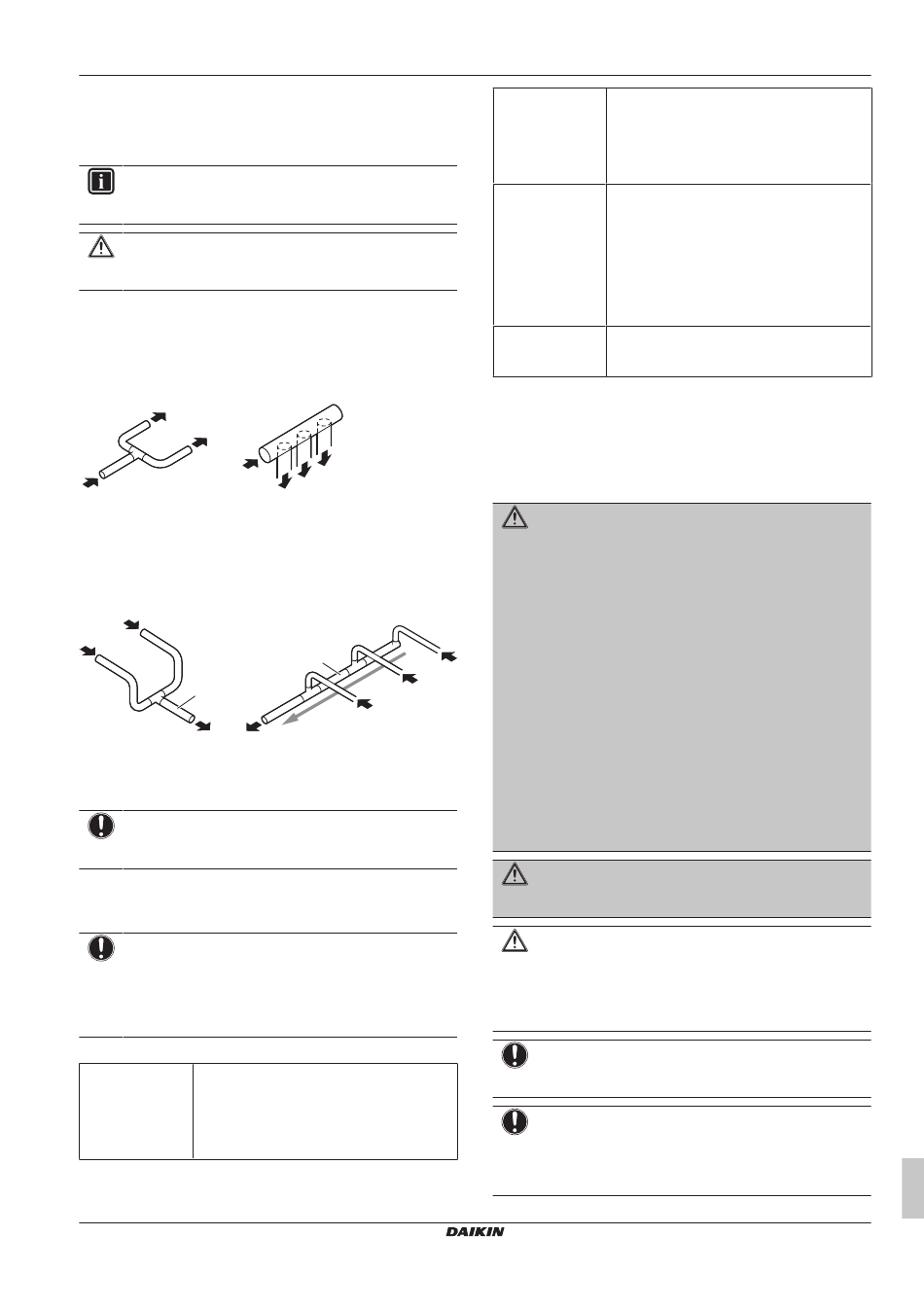

Richtlijnen voor aansluiten van T-stukken
INFORMATIE
De leidingverbindingen en fittingen moeten voldoen aan de
vereisten van EN 14276-2.
VOORZICHTIG
Gebruik ALTIJD K65 T-stukken voor het aftakken van
koelmiddel.
K65 T-stukken zijn lokaal te voorzien.
Vloeistofleiding
Tak altijd horizontaal af voor het aansluiten van aftakleidingen.
Tak bij gebruik van een verdeler altijd af naar beneden om
ongelijkmatig stromen van koelmiddel te voorkomen.
b
a
a
a
Van de buitenunits
b
Naar de binnenunits
Gasleiding
Tak altijd horizontaal af voor het aansluiten van aftakleidingen.
Leg de aftakleiding altijd hoger dan de hoofdleiding om te
voorkomen dat koelmiddelolie in de binnenunits stroomt.
a
c
b
b
a
Van de binnenunits
b
Naar de buitenunits
c
Hoofdkoelmiddelleiding
d
Aflopend
OPMERKING
Voorkom schade door vorst of trillingen waar verbindingen
worden gebruikt op leidingen.
13.3.4
Richtlijnen bij de installatie van een
droger
OPMERKING
Gebruik de unit NIET zonder geïnstalleerde droger op de
vloeistofleiding van de koelingzijde. Mogelijk gevolg:
Zonder droger kan bij gebruik van de unit een verstopte
expansieklep of hydrolyse van de koelmiddelolie en de
koperen beplating van de compressor worden veroorzaakt.
Installeer een droger op de vloeistofleiding van de koelingzijde:
Drogertype
Watercapaciteit van druppels R744 bij 60°C:
200
Aanbevolen droger voor gebruik met
transkritisch CO
Voor LRYEN10*: CO-085-S (Sporlan)
LRYEN10A7Y1+LRNUN5A7Y1
CO₂ Conveni-Pack buitenunit en capacity up unit
4P605461-1D – 2023.08
b
c
a
a
d
:
2
13 Installatie van de leidingen
Waar/hoe
Installeer de droger zo dicht mogelijk bij de
(a)
buitenunit.
Installeer de droger op de vloeistofleiding van
de koelingzijde.
Installeer de droger horizontaal.
Bij het braseren
Volg de braseerinstructies in de handleiding
van de droger.
Verwijder het drogerdeksel net voor u gaat
braseren (om opname van vochtigheid te
voorkomen).
Repareer eventueel bij het braseren verbrande
drogerlak. Neem contact op met de fabrikant
voor meer informatie over de reparatielak.
Stroomrichting
Als op de droger een stroomrichting staat
aangegeven, installeer hem dan in de goede
richting.
(a)
Volg de instructies in de montagehandleiding van de droger.
13.3.5
Richtlijnen bij de installatie van
veiligheidskleppen
Houd bij de installatie van een veiligheidsklep altijd rekening met de
ontwerpdruk van het circuit. Zie
WAARSCHUWING
Afblazen van de veiligheidsklep van het vloeistofvat kan
ernstig letsel en/of schade veroorzaken (zie
Buitenunit" [ 4 50]):
van de leidingen:
▪ Voer NOOIT service uit aan de unit wanneer de druk
aan het vloeistofvat hoger is dan 86 barg. Als er
koelmiddel vrijkomt uit de veiligheidsklep, kan dit
ernstig
letsel
en/of
veiligheidsklep is geïnstalleerd om het vloeistofvat te
beschermen. De ingestelde druk van de veiligheidsklep
van het vloeistofvat kan 90 barg ±3% of 86 barg ±3%
zijn, afhankelijk van de veiligheidsklep in uw unit.
Controleer de ingestelde druk op het huis van de
veiligheidsklep.
▪ Als de druk hoger is dan de ingestelde druk, moet u
ALTIJD druk aflaten via de drukbeveiligingen alvorens
service uit te voeren.
▪ Installeer best een afblaasleiding op de veiligheidsklep.
▪ Wijzig de veiligheidsklep ALLEEN als het koelmiddel is
verwijderd.
WAARSCHUWING
Alle geïnstalleerde veiligheidskleppen MOETEN naar
buiten toe ontluchten en NIET naar een afgesloten ruimte.
VOORZICHTIG
Zorg bij de installatie van een veiligheidsklep ALTIJD voor
voldoende
steun
voor
veiligheidsklep
staat
veiligheidsklep niet stevig geïnstalleerd is, kan ze de
leidingen of de unit beschadigen.
OPMERKING
De ontwerpdruk aan de hogedrukzijde van de aangesloten
koelonderdelen MOET 9 MPaG (90 barg) bedragen.
OPMERKING
De
ontwerpdruk
airconditioningonderdelen MOET 12 MPaG (120 barg)
bedragen. Raadpleeg uw dealer voor hulp als dit niet het
geval is.
Montagehandleiding en gebruiksaanwijzing
leidingen" [ 4 11].
"5.3 Druk lokale
"19.1 Schema
schade
veroorzaken.
de
klep.
Een
geactiveerde
onder
hoge
druk.
Als
van
de
aangesloten
De
de
29
