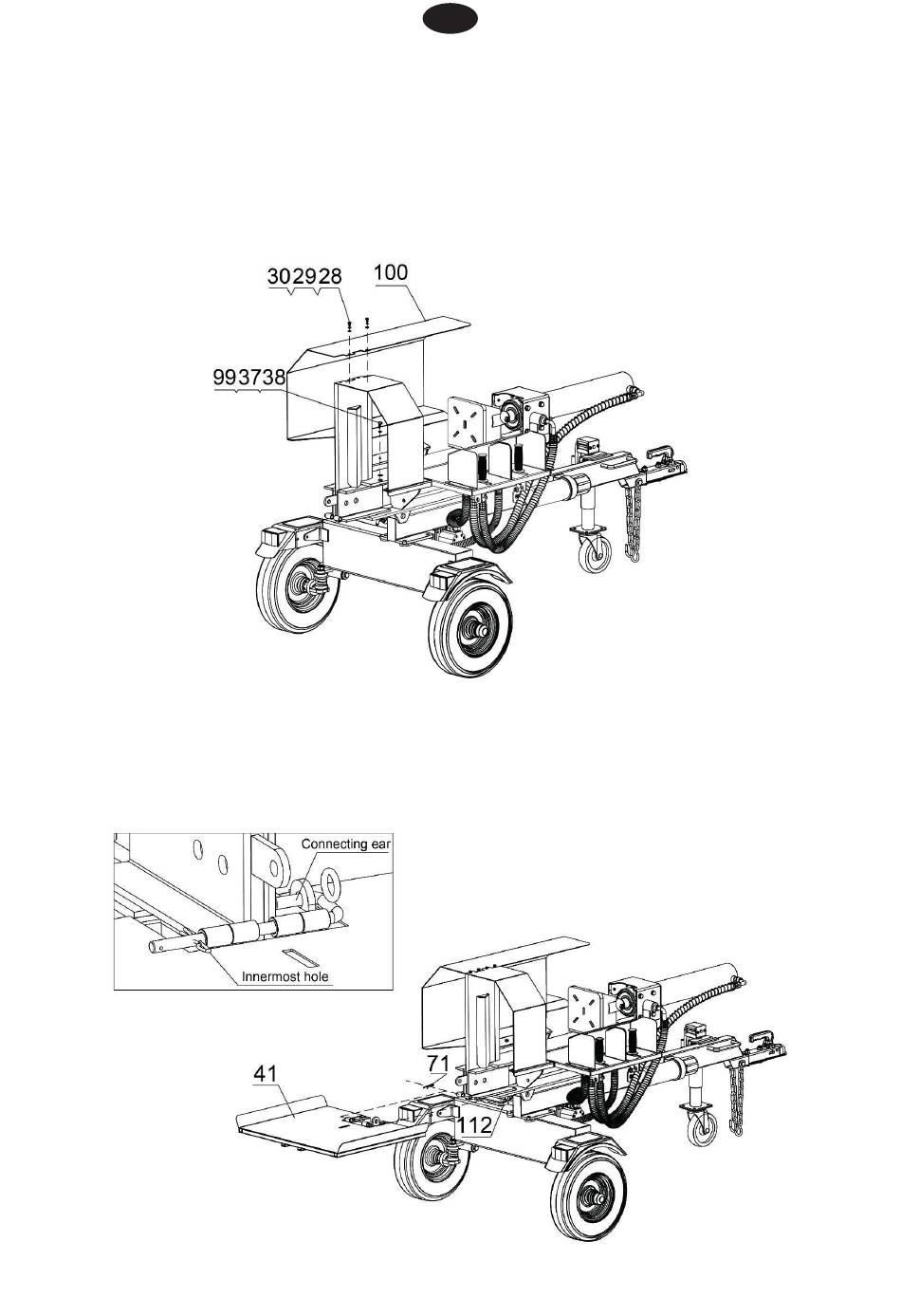

STAP 8: Bevestig de kap B
1.
Bevestig een uiteinde van de kap B (#100) met de bovenkant van de
wig met behulp van zeskantbout M6x20 (#30), platte ring Ø6 (#28) en
borgring Ø6 (#29) . Het andere uiteinde is verbonden met de balk met
inbusbout M8x20 (#99), platte ring Ø8 (#37) en zeskantmoer M8 (#38).
Enigszins vast, draai de hardware niet vast.
2.
Draai eerst de hardware op de wig vast en draai vervolgens de hardware
op de balk vast.
STAP 9: Bevestig de beweegbare achterklep
1.
Bevestig de beweegbare achterklep (#41) aan het uiteinde van de balk
met behulp van de trekpen (#112) en de R-pen (#71).
Opmerking: De R-pen wordt in het binnenste gat gestoken en de haak van
de koppelingspen moet zich in het verbindingsoor bevinden.
