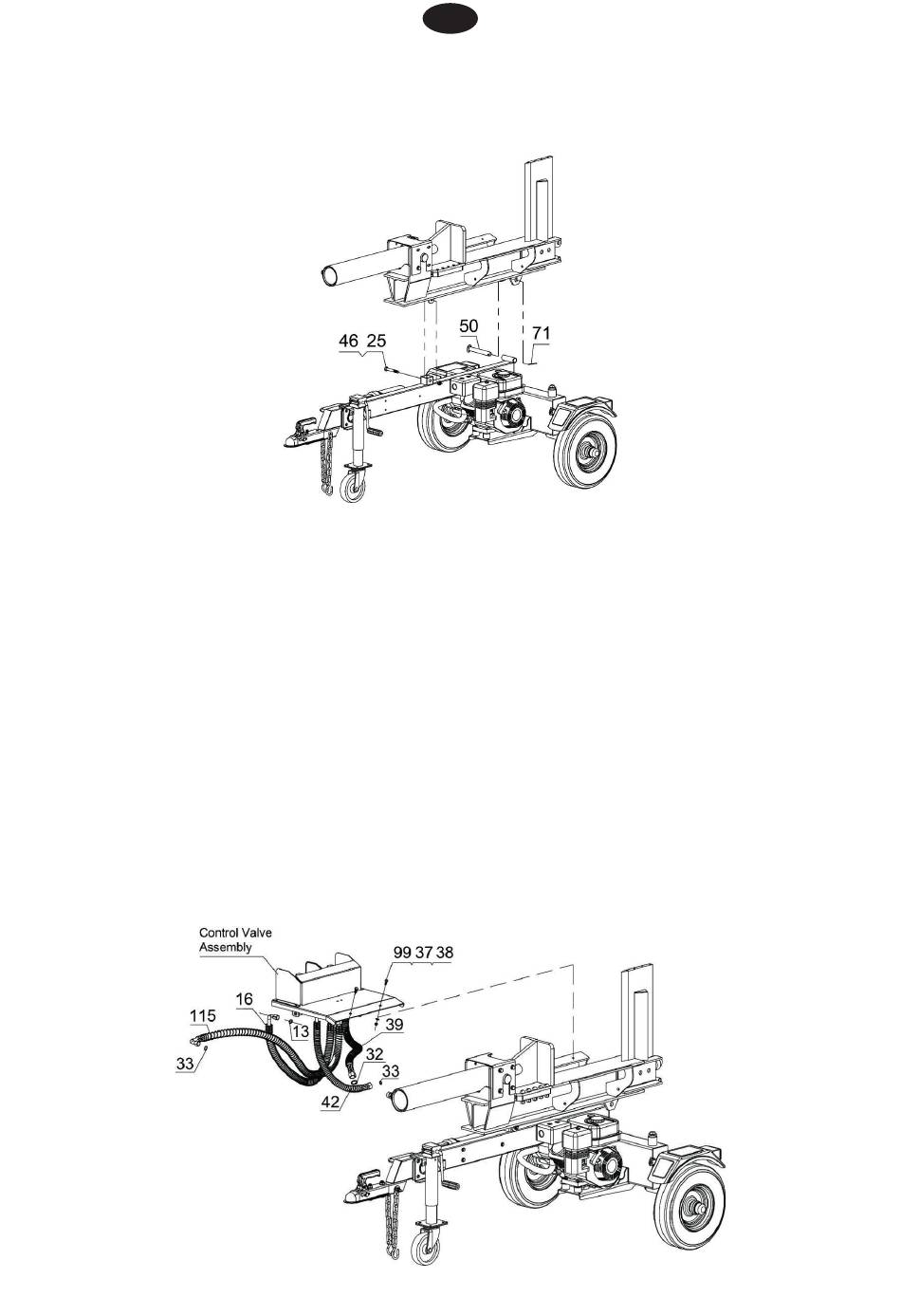

STAP 4: Bevestig de balk aan de trekhaak
1.
Bevestig de klover aan de trekhaak met behulp van de trekpen (#50) en
de R-pen (#71), draai vervolgens vast met zeskantbout M12x85 (#46) en
zeskantmoer M12 (# 25).
STAP 5: Bevestig de regelklepconstructie aan de balk
1.
Bevestig de regelklepconstructie aan de balk en zet deze lichtjes vast
met de binnenzeskantbout M8x20 (#99), platte ring Ø8 (#37) en zeskant-
moer M8 (#38) .
2.
Bevestig de hydraulische slang (#115) aan het uiteinde van de cilinder,
afdichtend met O-ring Ø14x2,5 (#33).
3.
Bevestig de hydraulische slang (#16) aan de voorkant van de cilinder,
afdichtend met O-ring Ø16x2,5 (#13).
4.
Bevestig de hydraulische slang (#42) aan de aansluiting van het hydrauli-
sche reservoir, afdichtend met O-ring Ø14x2,5 (#33).
5.
Bevestig de hydraulische slang (#39) aan de olie-uitlaatconnector van de
tandwielpomp, afdichtend met O-ring Ø11x2,5 (#32).
Let op: Verwijder de stofkappen op de connectoren en de pluggen in de
slangen. Draai de koppeling van de hydraulische slang vast met een aanhaal-
moment van 80-90 N·m. Stel de hydraulische slang in op een niet-geknikte
toestand en de connector moet rechtop staan.
