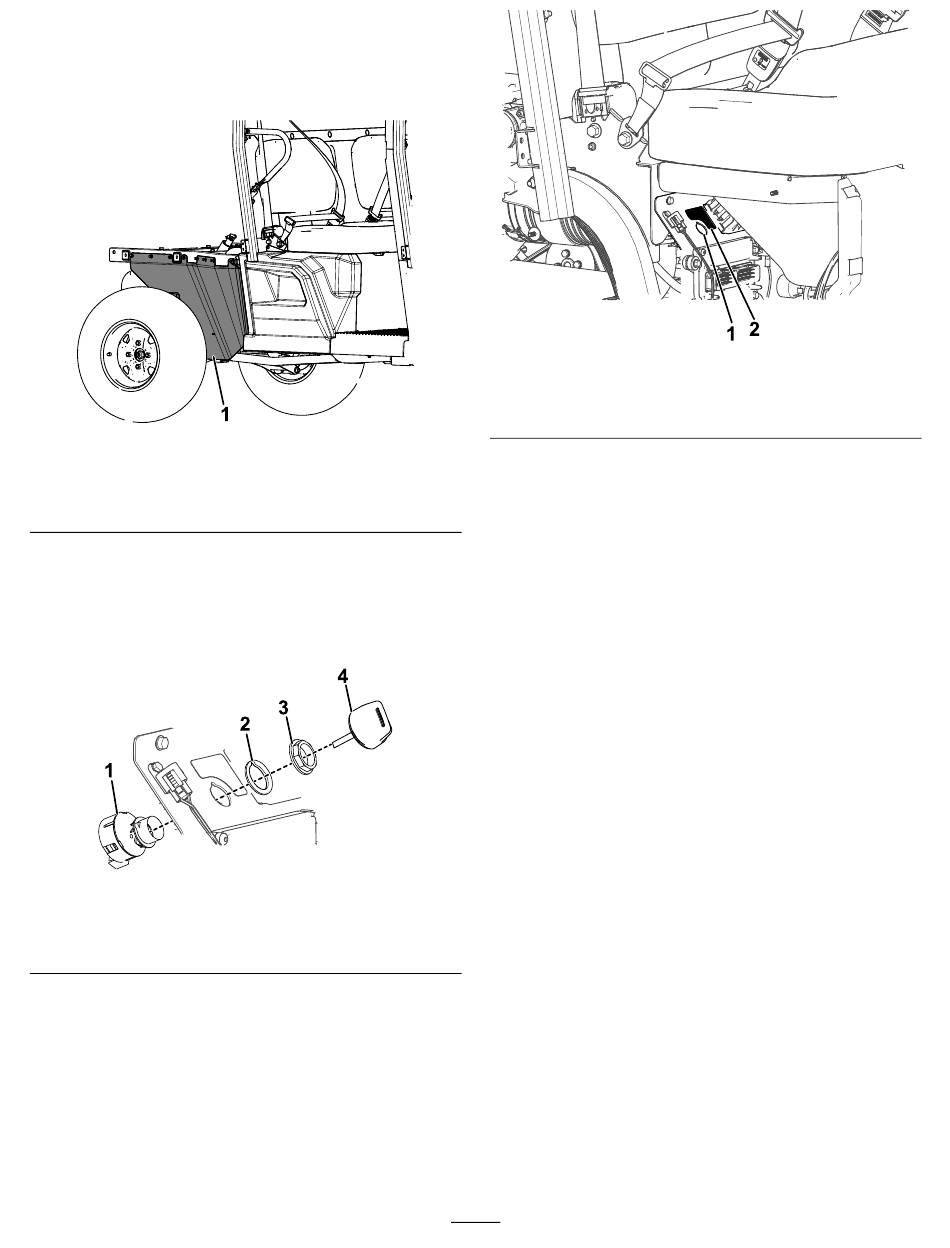

De schakelaar monteren
1.
Verwijder en bewaar de rechter zijafscherming
aan de achterkant en het bijbehorende
bevestigingsmateriaal.
Machine met 4 passagiers afgebeeld
1. Rechter zijafscherming aan de achterkant
2.
Steek de schakelaar in de daarvoor
bestemde opening aan de achterkant van het
montagepaneel
(Figuur
3.
Bevestig de schakelaar aan het montagepaneel
met de ring en bevestigingsmoer
1. Schakelaar
2. Ring
4.
Monteer de schakelaar boven de
montage-opening/schakelaar zoals afgebeeld
in
Figuur
3.
Figuur 1
2).
(Figuur
Figuur 2
3. Bevestigingsmoer
4. Spie
1. Montage-
opening/schakelaar
g392171
5.
Zoek de draad (draden) die aan de
motorkabelboom is (zijn) bevestigd en sluit de
draad aan op de klem op de schakelaar.
De montage voltooien
1.
Monteer de zijafscherming met het bijbehorende
bevestigingsmateriaal.
2.
Sluit de minkabel van de accu aan; raadpleeg
2).
de Gebruikershandleiding.
g392179
2
Figuur 3
2. Sticker
g392178
