2. Algemeen
2. Algemeen
2. Algemeen
2. Algemeen
De vlakscherm wasemkap dient
toegepast te worden boven een
kookplaat en dient ingebouwd te
worden in een keukenkast.
Het is aan te bevelen om de
installatie te laten verzorgen door
een erkende installateur.
Voor schade die door niet
voorschriftmatige of door
verkeerde installatie veroorzaakt
wordt, wijst de
producent/fabrikant elke vorm van
aansprakelijkheid af.
Het typenummer van de wasemkap
kunt u vinden aan de binnenzijde
van de kap welke zichtbaar wordt
zodra de filter uit de kap worden
genomen.
3. Montage
3. Montage
3. Montage
3. Montage
Bij het verwijderen van de
vlakscherm kap uit de verpakking
dient er op gelet te worden dat de
los erbij zijn verpakt.
De vlakscherm kap bestaat uit een
metalen kast, die in zijn geheel in
een keukenkast wordt ingebouwd.
Onder deze metalen kast is een
uitschuiflade aangebracht welke
tijdens het koken over een afstand
van 17 cm naar voren wordt
getrokken.
Het advies voor de afstand tussen
de onderzijde van de wasemkap
tot aan het werkblad is tenminste
500 mm en maximaal 600 mm.
3.1 Uitsparing
3.1 Uitsparing
3.1 Uitsparing
3.1 Uitsparing
D661/D662/D663
D661/D662/D663
D661/D662/D663
D661/D662/D663

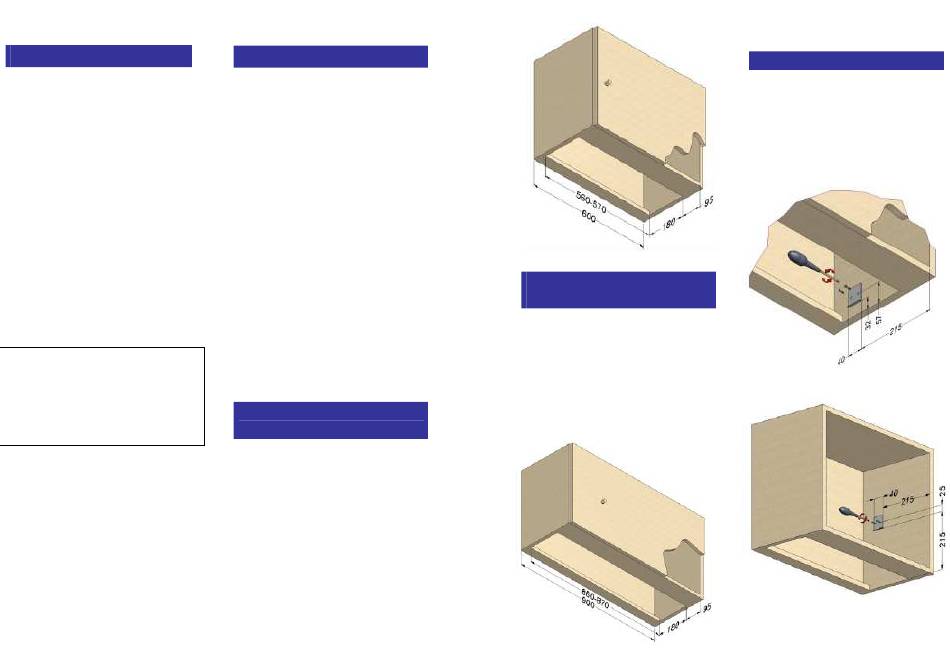

De 60cm brede vlakscherm kap
dient zo geplaatst te worden dat
de frontlijst van de wasemkap
gelijk is aan de kastdeur. Aan de
onderzijde van de kast dient een
uitsparing gemaakt te worden van
560-570 x 180mm (zie figuur 1).
5
Figuur 1
3.2 Uitsparing
3.2
3.2
3.2
Uitsparing
Uitsparing
Uitsparing
D691/D692/D693
D691/D692/D693
D691/D692/D693
D691/D692/D693
De 90cm brede vlakscherm kap
dient zo geplaatst te worden dat
de frontlijst van de wasemkap
gelijk is aan de kastdeur. Aan de
onderzijde van de kast dient een
uitsparing gemaakt te worden van
860-870 x 180mm (zie figuur 2).
Figuur 2
3.3 Montage
3.3
Montage vlakscherm
vlakscherm kap
kap
3.3
3.3
Montage
Montage
vlakscherm
vlakscherm
kap
kap
De twee meegeleverde ophang-
beugels worden in de zijwand van
de keukenkast geschroefd d.m.v.
2x2 bolkopschroeven van
4,2 x13mm (zie figuur 3 en 4). Let
op het juiste typenummer.
Figuur 3: D661/D691/D692/D693
Figuur 4: D662/D663
6
