4. Aansluiting voor or or or
4. Aansluiting vo
4. Aansluiting vo
4. Aansluiting vo
luchtafvoer
luchtafvoer
luchtafvoer
luchtafvoer

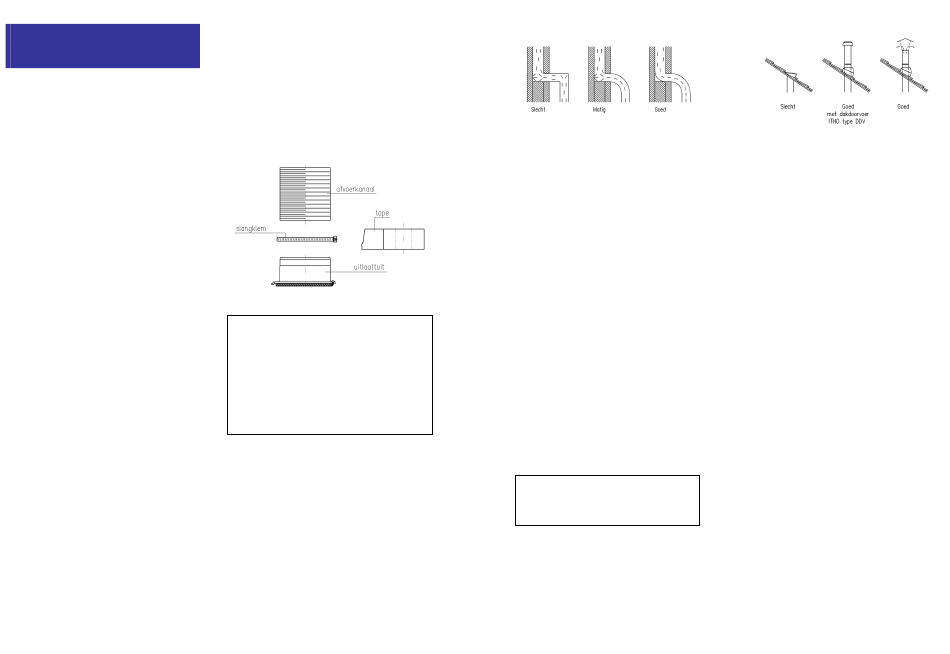

De meegeleverde kunststof
uitblaastuit wordt op de
uitblaasopening (op de bovenzijde)
van de vlakscherm kap met de
meegeleverde korte schroeven
vastgezet. Voor een goede
luchtdichte afsluiting is het
gewenst eerst de schuimplastic
strook aan de onderzijde van de
tuit te plakken.
Bij de éénmotorige uitvoeringen
(D661 en D691) dient de
uitblaastuit aan één zijde in de
twee uitsparingen te worden
geklemd en aan de andere zijde
met de twee korte schroeven te
worden gemonteerd. Bij de
tweemotorige uitvoeringen (D662,
D663, D692 en D693) dient de
uitblaastuit met 4 korte schroeven
te worden bevestigd.
Op de éénmotorige uitvoeringen
dient op de uitblaastuit een
afvoerkanaal met een minimale
inwendige diameter van 125mm
aangesloten de worden.
Op de tweemotorige uitvoeringen
dient op de uitblaastuit een
afvoerkanaal met een minimale
inwendige diameter van 150mm
aangesloten te worden.
Voor een perfecte afdichting is het
noodzakelijk de verbinding tussen
afvoerkanaal en uitblaastuit af te
dichten met tape of een slangklem.
Let op:
Let op:
Let op:
Let op:
Door een onjuiste aansluiting van
een wasemkap ontstaat er extra
luchtweerstand waardoor de
afzuigcapaciteit afneemt en de
geluidsproductie van de wasemkap
zal toenemen
Gebruik gladde kanalen met een
inwendige diameter gelijk aan de
uitwendige diameter van de
uitblaastuit van de wasemkap.
Vermijdt vernauwingen en haakse
bochten, maar maak gebruik van
afgeronde bochten voor een goede
luchtgeleiding.
9
Het gebruik van flexibele
afvoerslang dient tot een minimum
te worden beperkt en uitsluitend
toegepast te worden voor het
maken van kleine overbruggingen,
bijv. als verbinding tussen
uitblaastuit en afvoerkanaal. De
flexibele slang dient volledig
uitgetrokken en zo recht mogelijk
te worden aangebracht.
Toepassing van platte kanalen met
een te gering netto
doorstromingsoppervlak is ten
zeerste af te raden.
Controleer bestaande kanalen op
diameter, vernauwingen en of deze
niet in verbinding staan met
andere kanalen of ruimtes.
Nooit aansluiten op een
Nooit aansluiten op een
Nooit aansluiten op een
Nooit aansluiten op een
rookgasafvoerkanaal !!!
rookgasafvoerka
naal !!!
rookgasafvoerka
rookgasafvoerka
naal !!!
naal !!!
Maak gebruik van een dakdoorvoer
(buitendaks dubbelwandig ter
voorkoming van condensvorming)
met voldoende doorlaat.
Bij afvoer door de buitengevel, via
een spouwmuur, dient er op gelet
te worden dat het afvoerkanaal de
spouw volledig overbrugt en iets
afloopt naar de buitenzijde.
Gebruik bij voorkeur een
dubbelwandig kanaalstuk om
condensvorming te voorkomen.
Om de opening in de buitenmuur
af te werken kan een Itho
automatisch openend/sluitend
kunststof buitenmuurrooster type
MGE worden toegepast.
Bij aansluiting op een kort
afvoerkanaal door het dak of door
de muur kan het gewenst zijn in
het kanaal een terugslagklep (type
TSKE 125 of TSKE 150) te
monteren om windinval te
voorkomen.
