2.3 Constructie debietmodule
2.4 Aanduiding
2.4.1 Typeplaatje
2.4.2 QR-code
2.4.3 Pictogrammen en etiket
Pictogram
Betekenis
Mengtraject, statische mengklep. Er is sprake van een doseermodule met mengzone. De
doseermodule dient bijv. als een injectiepunt voor de pH-onafhankelijke chloormeting.
Afsluitkraan. Met deze afsluitkraan kan de vloeistofstroom worden gestart of gestopt.
Instelling van het debiet. Met deze afsluitkraan kan het debiet worden ingesteld.
In de sensormodule die van deze sticker is voorzien is een sensor van type CLO gemon‐
teerd, met een geïntegreerde hydrodynamische reiniging.
Wanneer u een debietbewaking bestelt, dan wordt bij de "toepas‐
singen" BAMa _ _ 1, bijv. drinkwater en BAMa _ _ 2, bijv. pool +
wellness een vlotterflowmeter met een Reedschakelaar toegepast.
Bij de "toepassing" BAMa _ _ 3, bijv. industrieel water wordt een
thermische debietsensor toegepast.

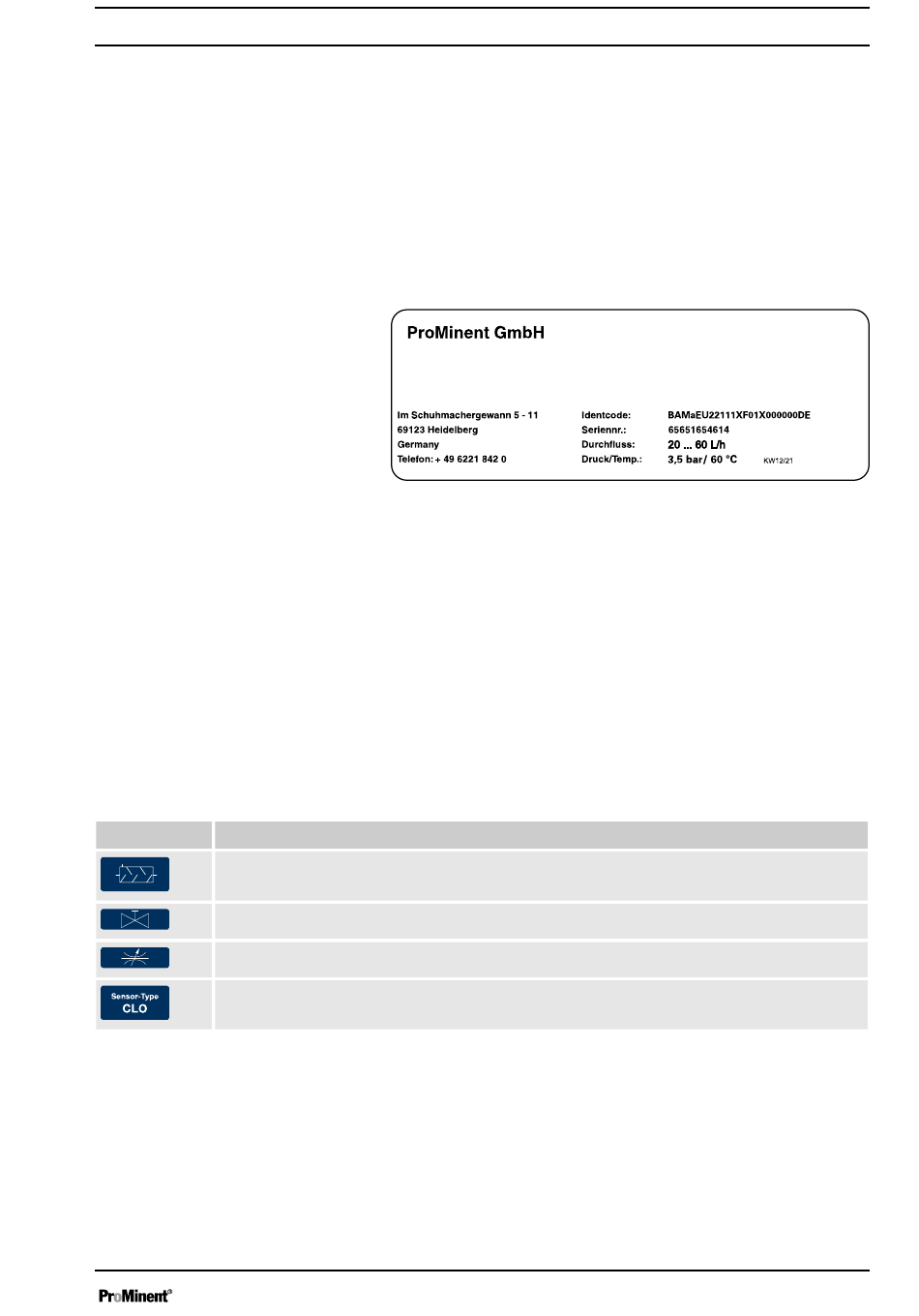

Afb. 4: Typeplaatje
"Identcode"
Identcode
"Seriennr."
Serienummer van het apparaat
"Debiet"
Flowbereik liter per uur
"Druk/ temp." Maximale bedrijfsdruk / maximale bedrijfstempera‐
tuur
De op de bypassarmatuur aangebracht QR-code toont het onder‐
deelnummer en het serienummer van het product.
