7. IGM
Werking warmtebeeldcamera
7.1 De basis van IGM
In modus Thermisch afbeelden kan de gebruiker de temperatuur van een doeloppervlak
meten. De DM166 bereikt dit door de energie te detecteren die het te testen oppervlak
uitstraalt. De DM166 "ziet" een thermisch beeld van een te testen gebied op dezelfde
manier als een hiervoor bestemde warmtebeeldcamera. Raadpleeg
Overzicht infraroodenergie en thermische beeldvorming
laseraanwijzer en het dradenkruis van de DM166 ondersteunen bij het richten.
Druk op toets IGM om de warmtebeeldcamera te openen. In Afb. 7-1 is de meter
ingesteld op kleurenpalet IJZER. Druk kort op de toets Palet/Emissiviteit
andere kleuren te selecteren.
Druk lang op toets Emissiviteit om het menu met instellingen voor emissiviteit te
openen. Druk op de toets Emissiviteit om naar de gewenste instelling te bladeren en
houd de toet ingedrukt om het menu te verlaten. Raadpleeg
Emissiviteitsfactoren voor algemeen gebruikte materialen
7.1.1 Beschrijving scherm Thermische afbeelding (raadpleeg Afb. 7-1 voor de
onderstaande lijst)
1. De oppervlaktetemperatuurmeting geeft de
temperatuur van het punt aan. Tijdens het
stabiliseren van de temperatuurwaarde worden
streepjes weergegeven.
2. DMM-meetgegevens
3. Dradenkruis voor richten op punten
4. Frame thermische afbeelding
5. Gebied met pictogrammen
7.1.2 Bediening warmtebeeldcamera
1. Stel de functieschakelaar in op een willekeurige stand.
2. Druk kort op toets IGM om de warmtebeeldcamera AAN te zetten. Druk nogmaals
kort om alle tekst en pictogrammen uit de afbeelding te wissen. Nogmaals kort
drukken om de cameramodus te verlaten.
3. Richt de lens (aan de achterkant met de meter), met de camera aan, op het
doeloppervlak.
4. Het scherm zal de temperatuurmeting voor het gebied waarop de lens is gericht,
in de linkerbovenhoek van het scherm laten zien.
GEBRUIKERSHANDLEIDING FLIR DM166
TM
(infrarood geleide metingen)
23
paragraaf 7.4,
voor meer informatie. De
paragraaf 7.3,

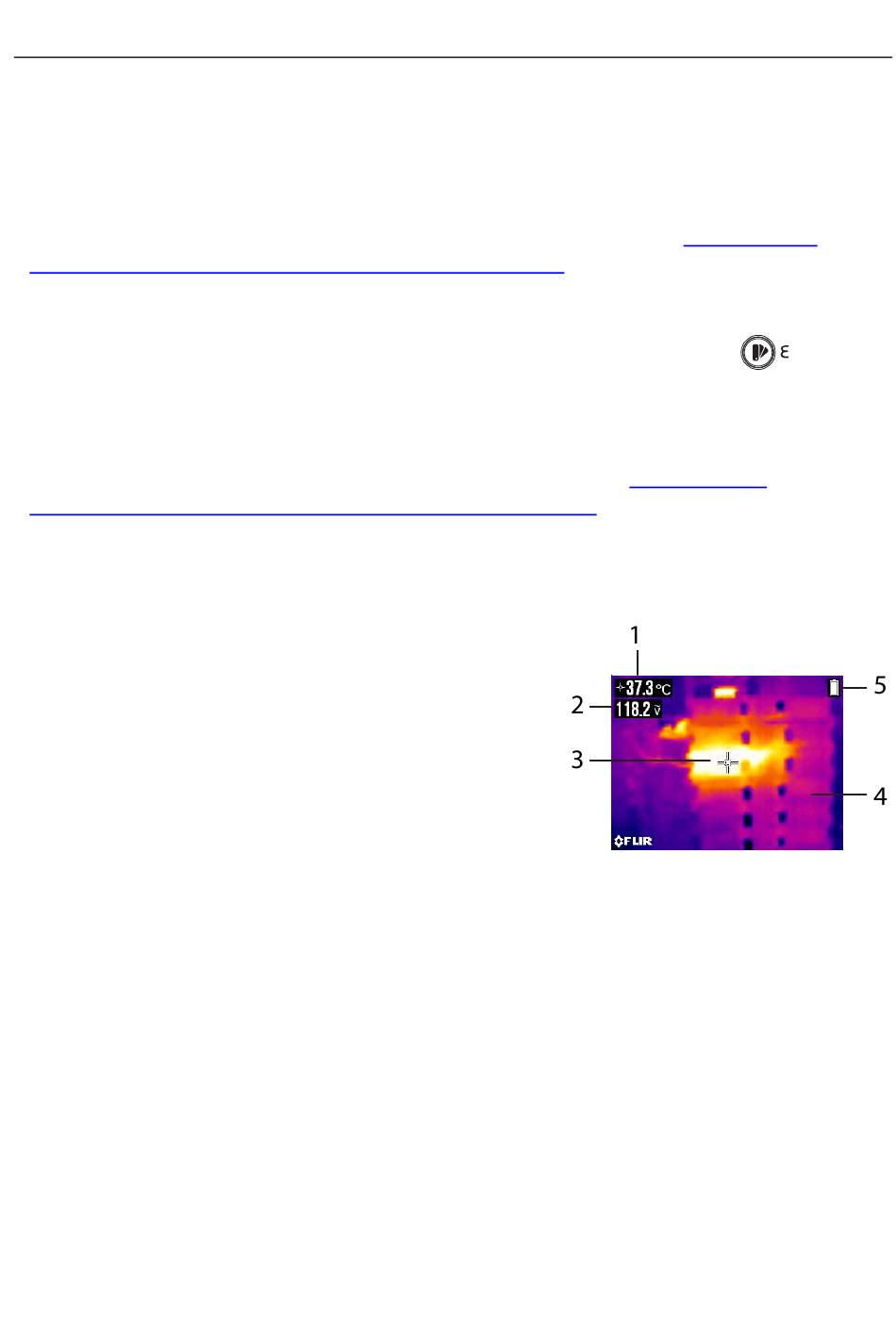

Afb. 7-1 Voorbeeld IGM-scherm
