Elektrische aansluiting
6.2.1
Voedingsspanning
• Ex d, Ex e, niet-Ex: voedingsspanning: 10,5 ... 35 V
• Ex i: voedingsspanning: 10,5 ... 30 V
• Nominale stroom: 4 tot 20 mA HART
De voedingseenheid moet zijn getest om te waarborgen, dat deze voldoet aan de
veiligheidsvoorschriften (bijv. PELV, SELV, Class 2).

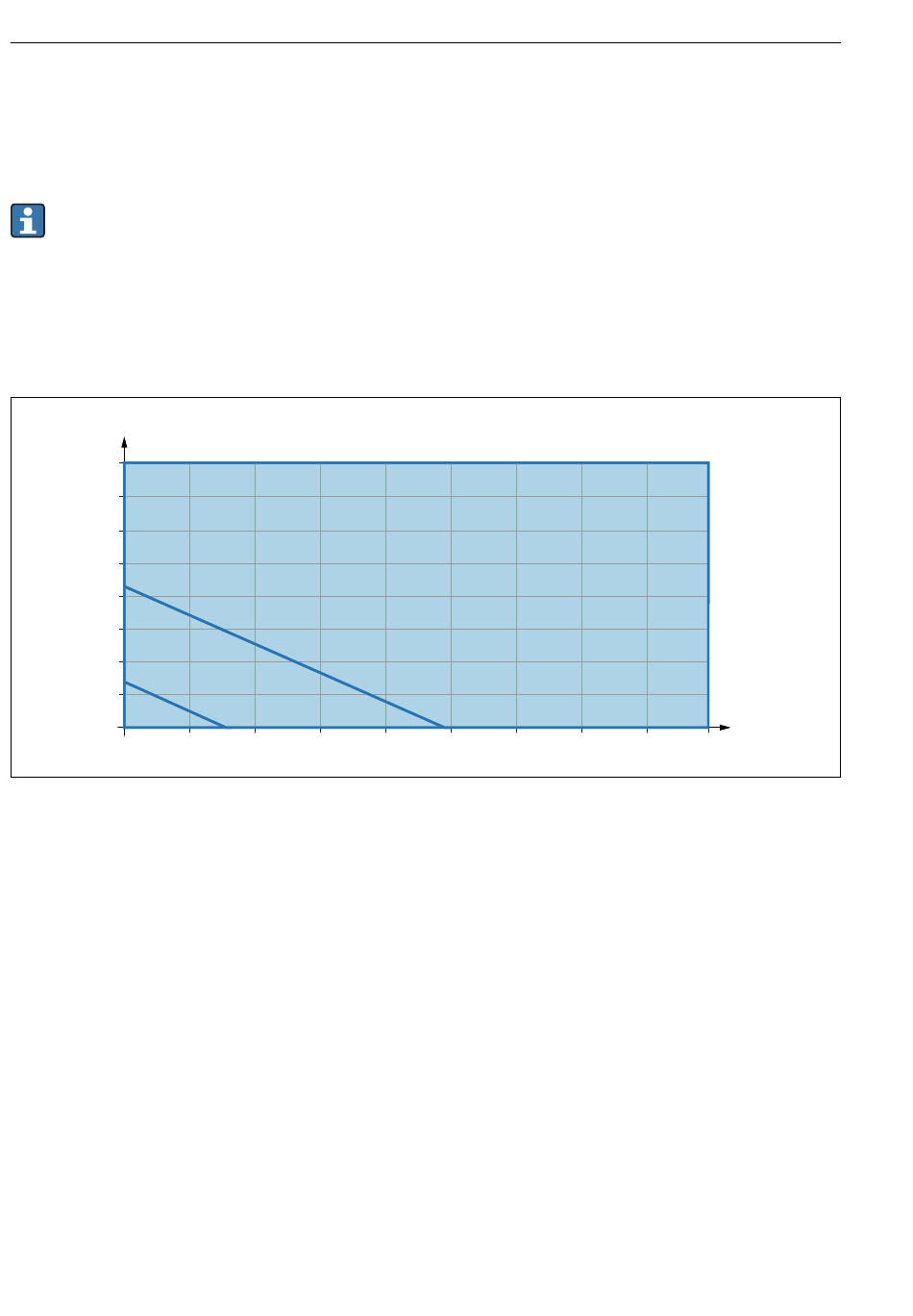

Afhankelijk van de voedingsspanning en het stroomverbruik, wordt de achtergrondverlichting
in- of uitgeschakeld. Voor de afhankelijkheid, zie het diagram:
Bluetooth wordt in- of uitgeschakeld afhankelijk van de voedingsspanning en het
stroomverbruik. Voor de afhankelijkheid, zie het diagram:
U
18.5
17.5
16.5
15.5
14.5
13.5
12.5
11.0
C
10.5
3.6
3.8
A
Displayverlichting ingeschakeld, Bluetooth kan optioneel worden ingeschakeld
B
Displayverlichting uitgeschakeld en Bluetooth kan optioneel worden ingeschakeld
C
Displayverlichting uitgeschakeld en Bluetooth niet actief
6.2.2
Klemmen
• Voedingsspanning en interne aardklem: 0,5 ... 2,5 mm
• Externe aardklem: 0,5 ... 4 mm
6.2.3
Kabelspecificatie
• Randaarde of aarde van de kabelafscherming: nominale doorsnede > 1 mm
Nominale doorsnede van 0,5 mm
• Kabelbuitendiameter: Ø5 ... 12 mm (0,2 ... 0,47 in) afhankelijk van de gebruikte
kabelwartel (zie technische informatie)
12
DC
B
4
4.2
4.4
2
(20 ... 12 AWG)
2
(20 AWG) tot 2,5 mm
DC
A
4.6
4.8
5
2
(20 ... 14 AWG)
2
(13 AWG)
Cerabar PMP71B HART
I
LOOP
5.2
5.4
A0047056
2
(17 AWG)
Endress+Hauser
