Inbedrijfname

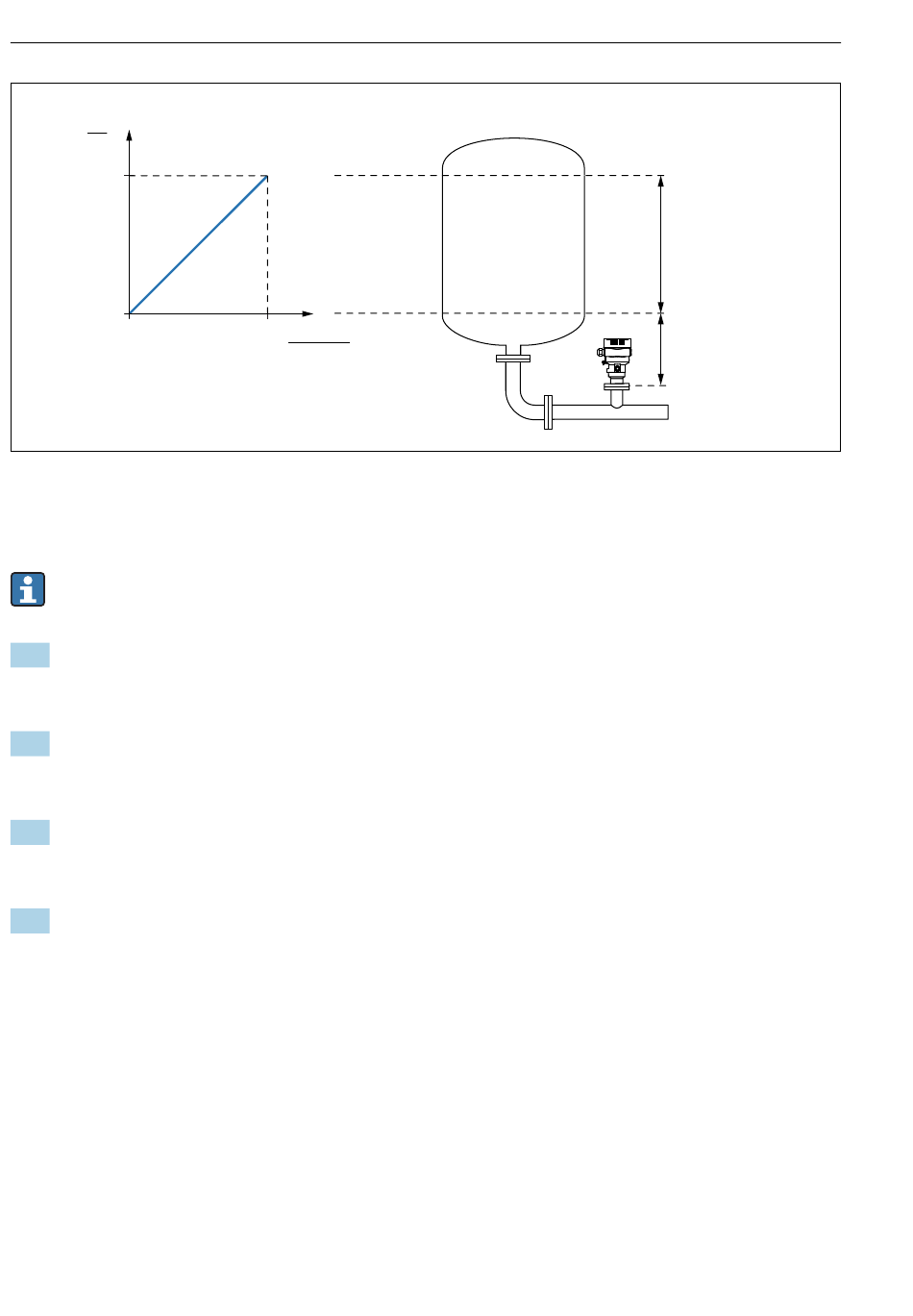

V
[l]
1000
0
50
A
Parameter "Drukwaarde 1" en Parameter "Schaalvariabele waarde 1"
B
Parameter "Drukwaarde 2" en Parameter "Schaalvariabele waarde 2"
De aanwezige druk wordt getoond in de bedieningstool op de instellingenpagina in het
veld "Pressure".
1.
Voer de drukwaarde in voor het onderste kalibratiepunt via Parameter Drukwaarde 1:
50 mbar (0,75 psi)
Menupad: Applicatie → Sensor → Schaalverdeling → Drukwaarde 1
2.
Voer de volumewaarde in voor het onderste kalibratiepunt via Parameter
Schaalvariabele waarde 1: 0 l (0 gal)
Menupad: Applicatie → Sensor → Schaalverdeling → Schaalvariabele waarde 1
3.
Voer de drukwaarde in voor het bovenste kalibratiepunt via Parameter Drukwaarde 2:
450 mbar (6,75 psi)
Menupad: Applicatie → Sensor → Schaalverdeling → Drukwaarde 2
4.
Voer de volumewaarde in voor het bovenste kalibratiepunt via Parameter
Schaalvariabele waarde 2: 1 000 l (264 gal)
Menupad: Applicatie → Sensor → Schaalverdeling → Schaalvariabele waarde 2
Resultaat: het meetbereik is ingesteld voor 0 ... 1 000 l (0 ... 264 gal). Alleen de waarden
Parameter Schaalvariabele waarde 1 en Parameter Schaalvariabele waarde 2 worden
ingesteld met deze instelling. Deze instelling heeft geen invloed op de stroomuitgang.
26
p
450
[mbar]
Cerabar PMP71B HART
B
450 mbar
1000 l
A
50 mbar
0 l
A0039010
