bieden programmering via telefoon/GSM of via het internet.
• De centrale heeft een voedingsmodule en er is plaats voor een
12V 2.2Ah batterij voor Autonomie.
• De centrale heeft ook een digitale bus uitgerust met
aansluitklemmen en RJ connectoren. Deze digitale bus kan
worden gebruikt voor het bedrade bedieningspaneel of voor de
verbinding met de PC via de USB interface.
• De centrale kan worden uitgerust met een optionele kiezer voor
externe communicatie naar het systeem. De LAN/PSTN kiezer
JA-80V en de GSM kiezer JA-80Y laten communicatie toe naar
de meldkamer. De kiezers kunnen SMS boodschappen sturen
en laten controle toe van het systeem van op afstand via
telefoon/GSM of via het internet. De JA-80X PSTN kiezer kan
alarmen rapporteren via de traditionele telefoonlijn via
ingesproken boodschappen.
Opmerking OASIS JA-80 heeft 3 modes, gebruikersmode,
onderhoudsmode en installatiemode. Gebruikersmode is voor
het dagelijks gebruik van het systeem door de geautoriseerde
gebruiker.(bv inschakelen / uitschakelen). Onderhoudsmode is
voor de houder van de MASTER code ( systeem administrator)
voor gelimiteerde programmering van het systeem ( bv
aanpassing codes/kaarten). Installatie mode is enkel toegankelijk
voor installateurs, en wordt gebruikt voor de programmering en
bediening van alle aspecten van het systeem.
1.2.
Optionele systeem configuraties
Inde Europese Unie, volgens the standaard regelgeving, voldoet
de OASIS centrale volgens de EN-501-xx aan graad 2.
De centrale moet hiervoor minimum volgende configuraties
hebben:
• Minstens 2 niet "non-backup-sirenes" (JA-80L of SA-105) +
kiezer klasse ATS2 (JA-80Y, JA-80V of JA-80X)
• Minstens 1 "backup-battery" sirene (JA-80A
kiezer klasse ATS2 (JA-80Y, JA-80V or JA-80X)
• Geen sirene + kiezer klasse ATS3 (JA-80Y of JA-80V)
Opmerking:
De
boven
gebaseerd op de EU standaard EN-50131-1 geldende bij de
opmaak van deze handleiding
2. Installatie van de centrale
De centrale kan worden bevestigd aan de muur met 3 schroeven.
Het boor schema kan je terugvinden op de laatste pagina van
deze handleiding
• Omdat de centrale communiceert via radio frequentie raden
we aan om de centrale niet te installeren in de nabije
omgeving van grote metalen objecten die de radio
communicatie kunnen blokkeren.
2.1.
Stroomkabel bedrading
De spanningskabel van de centrale dient te worden
aangesloten
door
bevoegde
elektrotechnische graad.
Installatie Handleiding: Oasis beveiliging systeem (JA-82K)
of OS-350) +
aanbevolen
configuraties
personen
met
de
De spanningskabel van de centrale is dubbel afgeschermd
(veiligheidsklasse 2) en heeft geen extra aarding.
• De dubbel afgeschermde voedingskabel moet een minimale
sectie hebben van 0.75 tot 1.5mm². Deze kabel moet worden
aangesloten aan de schakelbare smeltveiligheid van 10
AMPS van de centrale, deze zekering is van het type
T200mA/250V
• Bevestig de kabel in de kabelhouder van de centrale, zorg
ervoor dat de draadeinden goed afgeschermd zijn en
bevestig in de connector.
3. Geheugen van de centrale
Het geheugen van de centrale zit opgeslagen in de EPROM. Bij
beschadiging van de centrale is deze verwijderbaar en kan
aangebracht worden in een nieuwe centrale, zonder dat de data
verloren gaat. Zo blijven alle settings van ingelezen detectoren,
toegangscodes en kaarten bewaard. De nieuwe centrale zal zo
een exacte kopie zijn van de vorige centrale.
Opmerking
• De kiezer instellingen zitten niet i n dit geheugen
• Het geheugen mag enkel worden geplaatst/verwijderd in spanningsloze
zijn
toestand.
• Het is steeds aan te raden om het geheugen te bewaren op PC via de
O-link software. Zo is de data ook bewaard bij heel zware beschadiging.
juiste
•
- 5 -

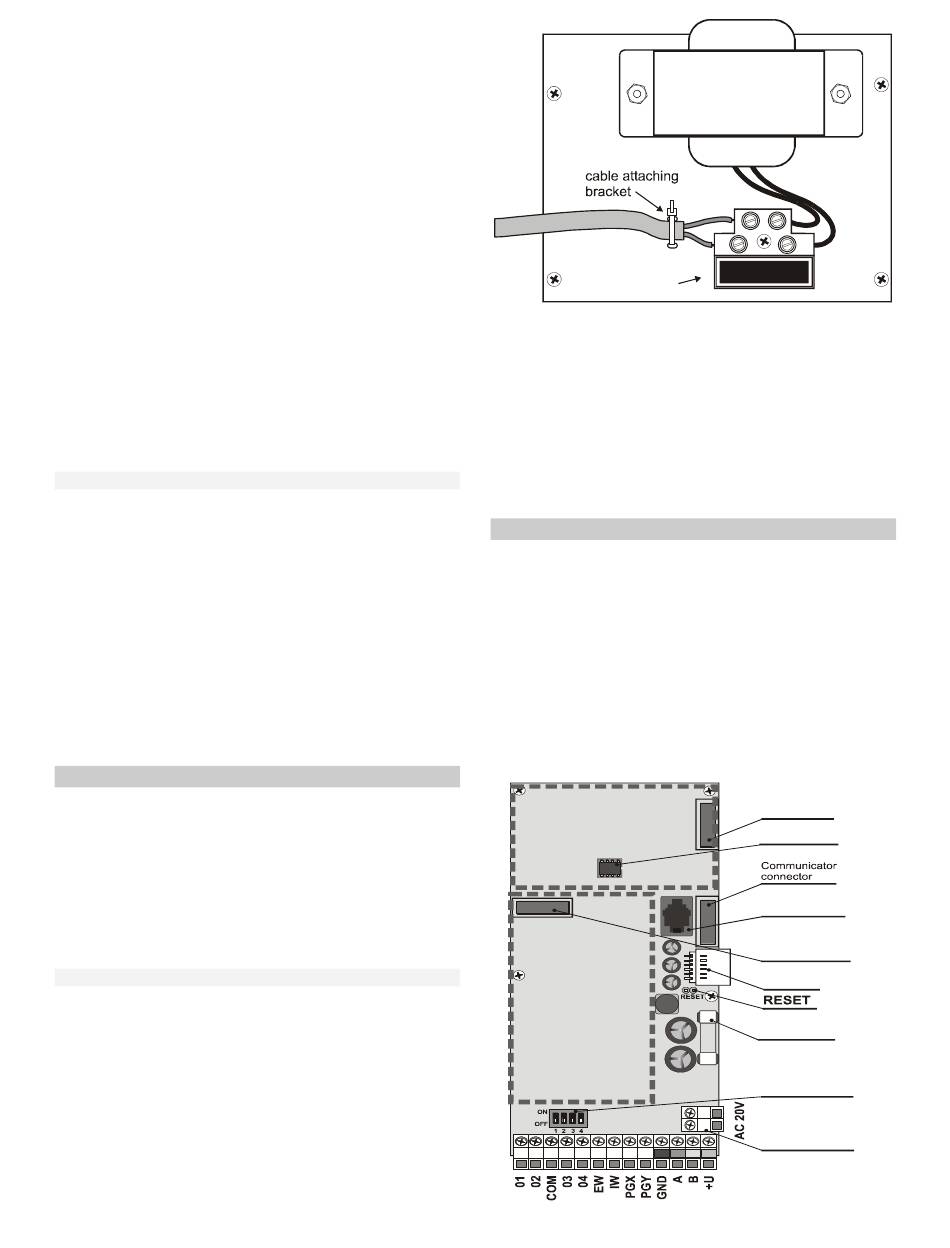

Mains fuse
T 200 mA
Radio module
connector
Memory socket
Digital bus conn.
Wired input conn.
Wiring plug
1A fuse for +U
Input balancing
switches
Terminals for
transformer output
