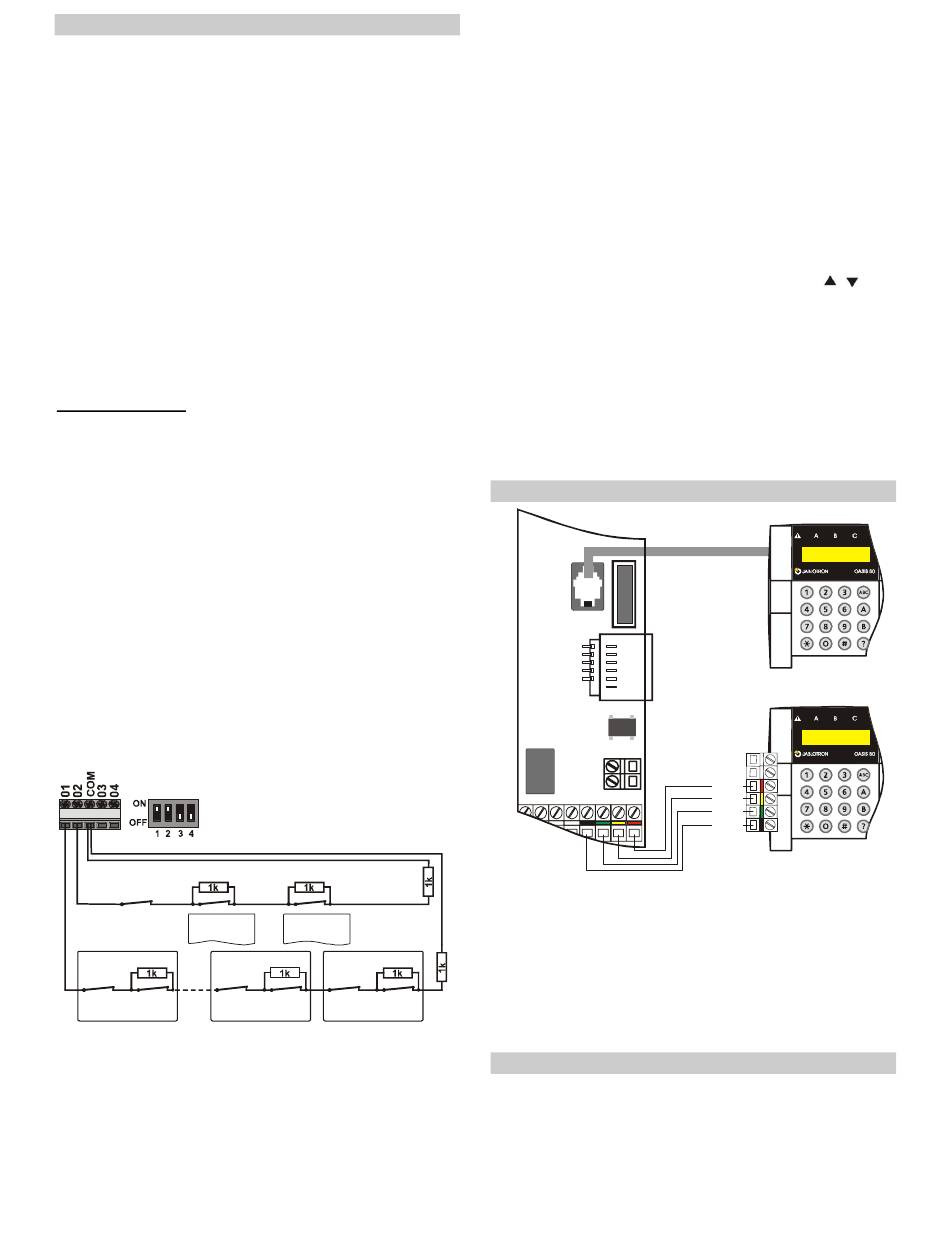

4. Centrale: Connectoren en aansluitklemmen
Antenne connector– Deze wordt gebruikt om te connecteren
naar de interne antenne of naar de externe antennes zoals de
AN-80 of AN-81.
Reset link (normaal open) – Om de centrale te resetten moet
men deze link kortsluiten alvorens de centrale op spanning te
brengen. Deze link kan men ook gebruiken voor inlezen van een
centrale door deze even kort te sluiten wanneer de centrale op
spanning staat.
Digitale bus connector – Voor het aansluiten van het bedraad
bedieningspaneel JA-80 E of de PC voor de Comlink software via
de JA-80T USB interface kabel. Dezelfde digitale bus zie je
onderaan rechts aan de behuizing van de centrale. Dezelfde bus
is beschikbaar via de aansluitklemmen GND,A,B,+U
Communicatie connector – dit is de connector voor de optionele
kiezer. (PSTN, LAN of GSM)
Interne bedradingsconnector – Sluit de interne bedrading aan in
de behuizing van de centrale.
Aansluitklemmen:
AC 20V hier sluit je de transformator uitgang aan.
01 tot 04 en COM zijn bedrade ingangen van de centrale.
• De reacties voor deze ingangen te triggeren zijn vastgelegd
door de instellingen van adres 01 tot 04. De fabrieksinstelling
voor deze 4 bedrade ingangen zijn beide vertraagde ingangen
in sectie C.
• Aansluitklemmen 01 tot 04 gebruiken weerstanden in lus
o Verbinden naar GND via 1 kΩ = niet getriggerde input
o Verbinden naar GND via 2 kΩ tot 6 kΩ = getriggerde input
o Verbinden naar GND via minder dan 700 Ω of meer dan 6 kΩ
= tamper alarm.
o Tot 5 normaal gesloten magneetcontacten kunnen in serie
worden geplaatst en worden aangesloten op 1 hard bedrade
ingang, elk magneetcontact dient 1 weerstand parallel te
hebben van 1KΩ ( Zie onderstaande schema)
o Meerdere tampercontacten kunnen in serie worden geplaatst
zonder extra weerstand parallel. Het aantal tampercontacten
is niet gelimiteerd, en kunnen gecombineerd worden met
triggercontacten met parallel weerstanden van 1KΩ
TAMPER
ACTIVATION
SIREN
DOOR 1
DETECTOR 1
DETECTOR 2
TAMPER ACTIVATION
TAMPER ACTIVATION
Maximum of 5 detectors in one loop
o Wanneer er draadloze onderdelen zijn ingeschreven op
adres 1 tot adres 4 zal de overeenkomende ingang
gedeactiveerd worden.
o Wanneer je de hard badrade ingang niet gebruikt, en ook
geen draadloze item inleest in adres 1 tot 4, dan moet de
ingang aangesloten worden naar de GND via een
1KΩ Weerstand.
Installatie Handleiding: Oasis beveiliging systeem (JA-82K)
ACTIVATION
DOOR 2
DETECTOR 3
TAMPER ACTIVATION
EWC
–
gemeenschappelijk
waarschuwing relais. Maximum 1A/60V. De centrale zend ook het
waarschuwing radiosignaal naar de draadloze sirenes.
IW – Interne waarschuwing (sirene) uitgang. Deze uitgang is
aangesloten aan de GND tijdens een intern alarm. Een standaard
binnensirene kan worden aangesloten aan de +U en de IW
connectoren (max 0,5A). De IW uitgang status is ook draadloos
doorgestuurd naar de draadloze binnensirene.
Het grote verschil tussen een interne en externe waarschuwing is
tijdens de inloopvertraging. Wanneer een instant detector getriggerd
wordt tijdens de inloopvertraging, zal enkel de binnensirene getriggerd
worden, de buitensirene zal pas afgaan na de inloopvertraging.
PGX, PGY –zijn 2 programmeerbare uitgangen. Wanneer een
uitgang geactiveerd wordt zal deze schakelen naar de GND met
een maximale belasting van 0,1A/12V. De fabrieksinstelling van
de PGX is de functie aan/uit die je vanaf het keypad kan bedienen
via het toetsen ∗81 / ∗80 of met de pijltoetsen
fabrieksinstelling van de PGY uitgang is dat deze zal geactiveerd
worden vanaf het systeem is gewapend. De status van de PGX
en PGY uitgang is draadloos via radiosignaal verstuurd voor de
UC en AC modules.
GND – Aarding
A,B – digitale bus data
+U – voor back-up voeding (10 to 14V), 1A zekering. Max.
Continue belasting 0.4 A (max. Onderbroken lading van 1 A, voor
15 minuten, eenmaal per uur). Wanneer de zekering gesmolten is
zal de centrale een voedingsfout aangeven.
5. Aansluiten bedraad keypad
GND A B U+
De centrale kan bediend en geprogrammeerd worden door
JA-80F draadloze keypads EN/OF door JA-80 E hard bedrade
keypads. Een hard bedrade keypad kan worden aangesloten aan
de centrale door een telefoonkabel met RJ connectoren op de
digitale bus-ingang, of via twisted pair kabel van maximaal 100
meter bekabeld via de voorziene connectoren zie bovenstaande
schema. ( GND, A, B, +U)
We raden aan om slechts 1 bedraad keypad op te nemen in
een systeem.
6. Back-up batterij
De centrale kan voorzien worden van een Jablotron back-up
batterij van 1,3 of 2,6 Ah, afhankelijk van de vraag voor
autonomie.
Euro-standaard EN 50131-1 vraagt 12 h minimum back-up tijd
voor graad 2 systemen. De onderstaande tabel geeft het verbruik
weer in standby
Tabel 1- standby verbruikt van alle items
- 6 -
contact
voor
de
modular connection
cable
control and programming
keypad JA-80E
IN
GND
+U
B
A
GND
externe
). De
