4 Installatie
4.5
De elektrische bedrading
aansluiten
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
WAARSCHUWING
Gebruik
ALTIJD
een
stroomtoevoerkabel.
4.5.1
Over het voldoen aan de normen inzake
elektriciteit
De apparatuur voldoet een de norm EN/IEC 61000-3-12 (Europese/
internationale technische norm die de grenzen vastlegt inzake
harmonische stromen geproduceerd door apparatuur aangesloten
op openbare laagspanningssystemen met een ingangsstroom >16 A
en ≤75 A per fase).
4.5.2
De elektrische bekabeling op de
binnenunit aansluiten
INFORMATIE
Voorzie een extra kabellengte van 35 cm voor alle draden
die op X2M en X5M op het steun in bladmetaal boven de
hydro-printplaat moeten worden aangesloten. De extra
kabellengte moet in een kabelbinder op de achterzijde van
de unit worden vastgemaakt. De reden hiervan is om
steeds onderhoudswerkzaamheden op bijv. de hydro-
printplaat te kunnen uitvoeren.
1 Om de binnenunit te openen, zie
openen" op pagina 5
en
"4.1.2 Het deksel van de schakelkast
van de binnenunit openen" op pagina

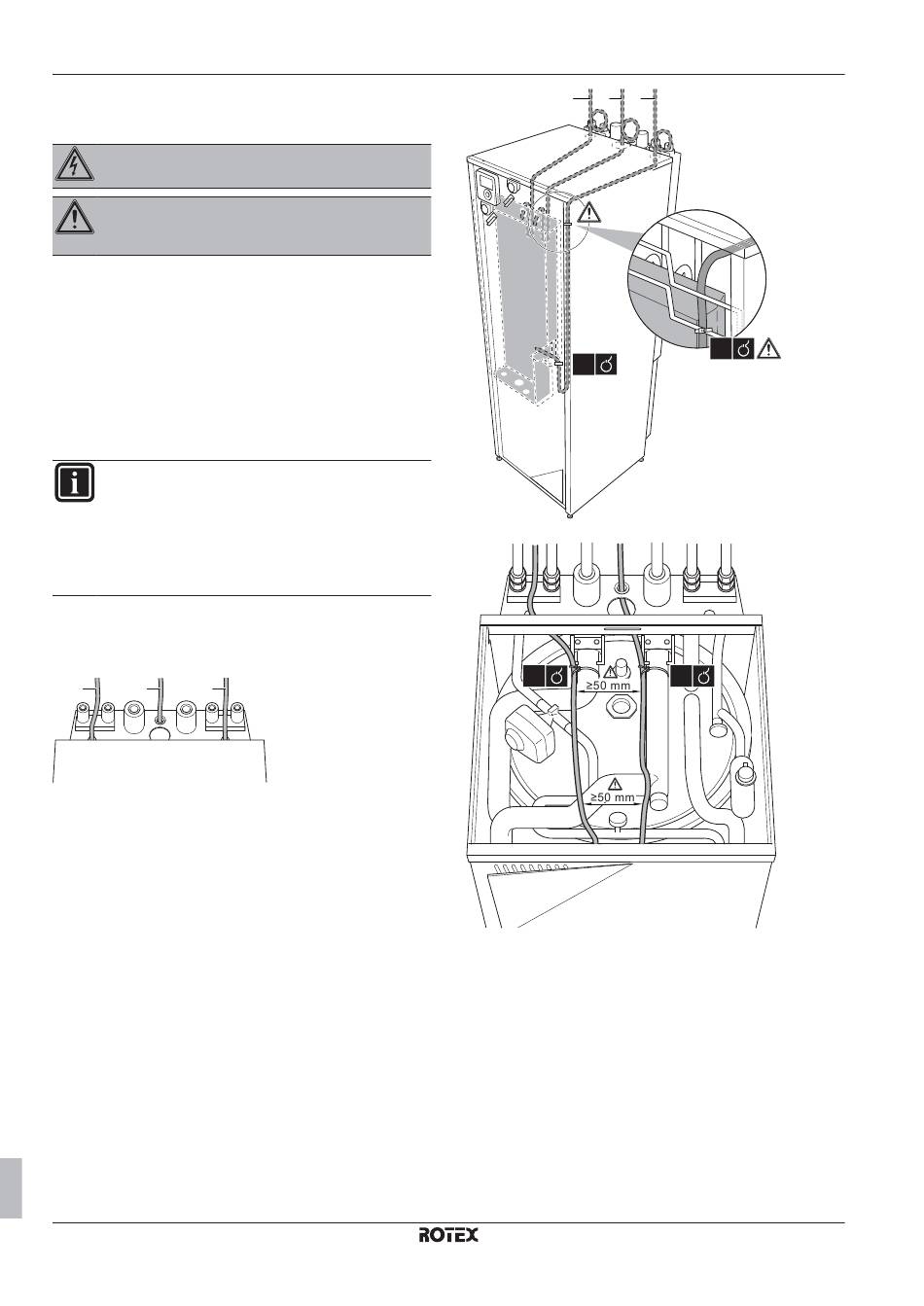

2 De bedrading moet langs boven in de unit geleid worden:
a
c
b
3 De bedrading moet in de unit de volgende tracés volgen:
Installatiehandleiding
10
meeraderige
kabel
als
"4.1.1 De binnenunit
5.
a
c
b
1x
a
c
1x
1x
1x
RGSQH10S18AA9W
Geothermische ROTEX HPU
4P353879-1 – 2014.03
