4 Installatie

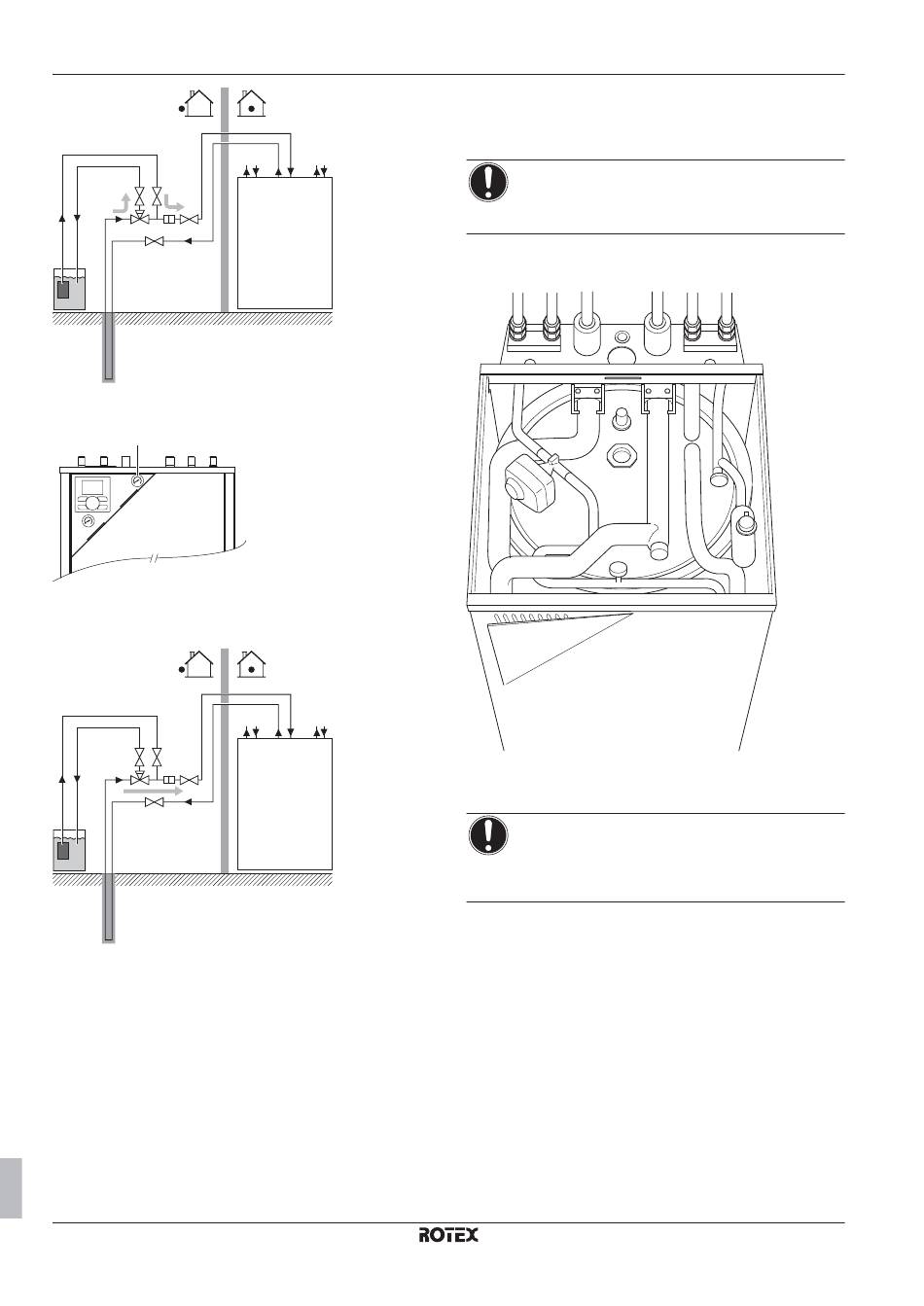

3 Vul met circuit met pekel tot de manometer een druk aangeeft
van ±2,0 bar.
a
Pekelmanometer
a
4 Ontlucht het pekelcircuit zoveel als mogelijk.
5 Zet de 3-wegklep terug in haar oorspronkelijke stand.
4.3.3
De pekelleidingen isoleren
Alle leidingen in het hele pekelcircuit moeten worden geïsoleerd om
verminderde verwarmingscapaciteit te voorkomen.
Hou er rekening mee dat de pekelcircuitleidingen in de behuizingen
kunnen/zullen condenseren. Voorzie aangepaste isolatie voor deze
leidingen.
Installatiehandleiding
8
4.4
De waterleidingen aansluiten
4.4.1
De waterleidingen aansluiten
OPMERKING
Oefen GEEN overdreven kracht uit wanneer u de leidingen
aansluit. Vervormde leidingen kunnen storingen in de unit
veroorzaken.
1 Sluit de ingang- en uitgangleidingen van het warm tapwater aan
op de binnenunit.
a
c
Uitgang water ruimteverwarming
a
Ingang water ruimteverwarming
b
Uitgang warm tapwater
c
Ingang koud tapwater (koudwatertoevoer)
d
OPMERKING
Er wordt geadviseerd de afsluiters te monteren op de
aansluitingen voor de ingang van het koud water en de
uitgang van het warm water. De afsluiters moeten ter
plaatse voorzien worden.
2 Sluit de ingang- en uitgangleidingen van de ruimteverwarming
aan op de binnenunit.
d
b
RGSQH10S18AA9W
Geothermische ROTEX HPU
4P353879-1 – 2014.03
