De AC Serie
Gebruiksaanwijzing en installatiegids – Quick Guide
Versie 0.4
6. Bevestiging en aansluiting
Bevestigen en aansluiten van de AC paal op de betonnen sokkel:
1) Plaats de voet van de AC paal boven de betonnen sokkel. Zorg ervoor dat
alle kabels door de daarvoor bestemde opening van de AC paal worden
gevoerd.
2) Schroef de 4x M8 bouten vast met een koppel van 15Nm (gebruik van
veerring en rondel is aangeraden).
3) Sluit alle resterende kabels aan op de voorziene plaatsen: voedingskabels
op de voedingsklemmen met een koppel van +- 1.67Nm, een ethernetkabel
op de controller voor een master slave opstelling en een ethernet kabel op
de WAN poort van de router (zie topologie op figuur 8 op pagina 19).
er geen vaste ethernetkabel voor internet is voorzien, steek dan een simkaart in de
router.
4) Schuif de hulptool over alle connectoren bovenaan de paal.
5) Schuif voorzichtig de behuizing van de AC paal over de voet. Bevestig deze
door de 3x M5 torx schroeven vast te schroeven met een koppel van
1.5Nm.
6) Verwijder de hulptool en sluit alle connectoren aan.
7) Neem de ledhouder en sluit de connector hiervan ook aan.
8) Plaats de ledhouder terug op de paal (let op: de achterkant van de houder
is gemarkeerd) en schroef de 4x M5 torx moeren vast met een koppel van
1Nm.
Alle informatie in dit document en alle bijlagen zijn eigendom van EVONITY B.V. en mogen niet zonder voorafgaande goedkeuring van de eigenaar met anderen worden gedeeld.
EVONITY B.V.
Vlinderstraat 20, B-3550 Heusden-Zolder, TEL +32 11 96 04 23
Indien

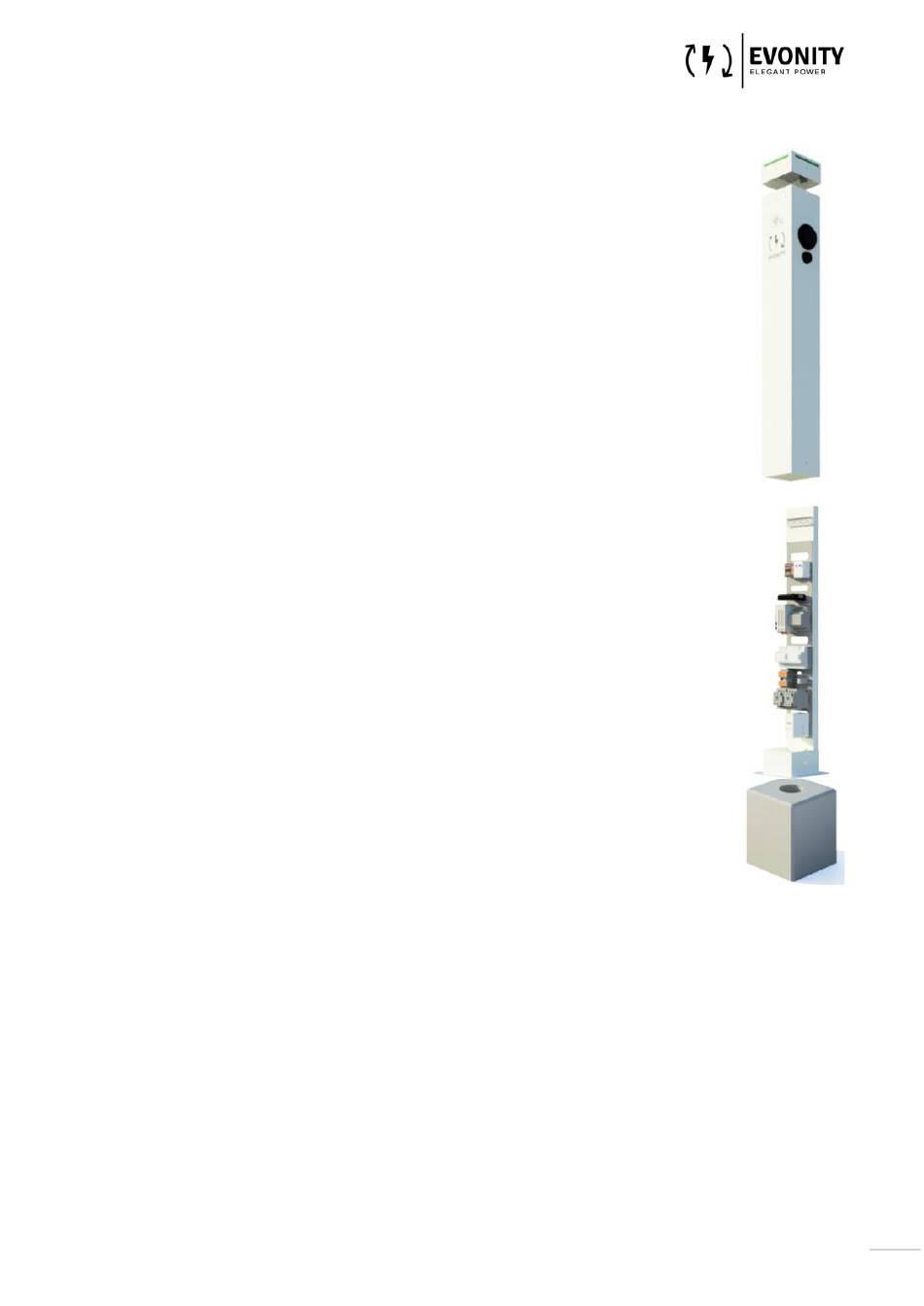

Figuur 6: AC PILE
Intern zonder e-
sokkel
17
