De AC Serie
Gebruiksaanwijzing en installatiegids – Quick Guide
Versie 0.4

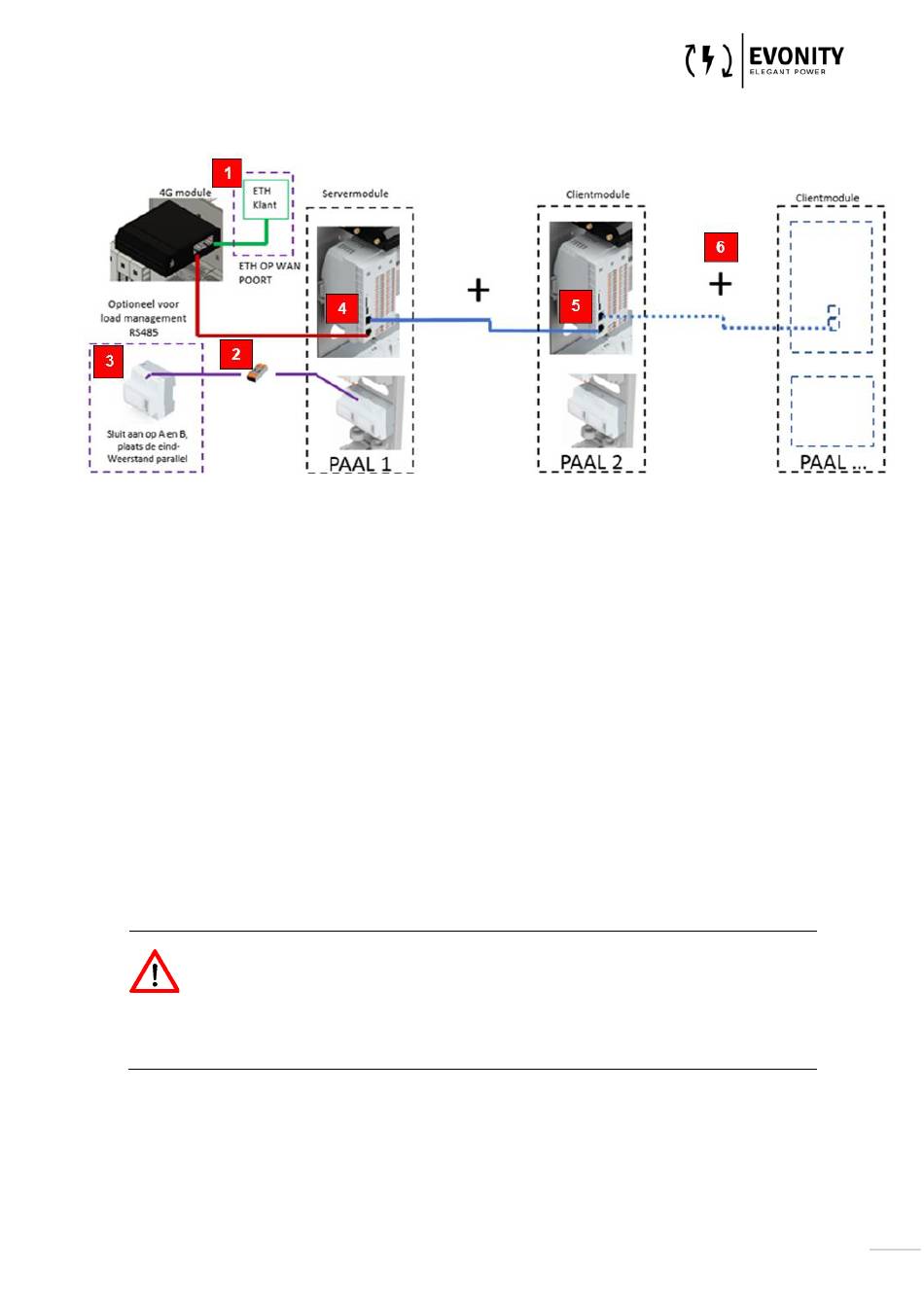

Topologie installatie meerdere AC laders + loadbalancingmeter:
Figuur 9: Topologie installatie meerdere AC laders + loadbalancingmeter
1) Indien er een vaste ethernetkabel is voorzien, kan deze worden aangesloten op de WAN-poort
van de router.
2) Indien er een externe loadbalancingmeter is voorzien, sluit dan de Modbus-kabel aan op de
daarvoor bestemde klemmen ( A = wit, B = bruin, GND = geelgroen).
3) Indien er een externe loadbalancingmeter is voorzien, plaats dan ook een eindweerstand van
120Ω parallel over de A- en B-klem van deze meter.
4) Sluit de Ethernetkabel, die tussen de palen loopt, aan op de ETH1-poort van paal 1, die als
'master' dient.
5) Sluit dezelfde Ethernetkabel aan op de ETH0-poort van paal 2, die als 'slave' zal functioneren.
6) Bij meerdere palen herhaal je deze procedure: sluit de Ethernetkabel aan vanaf de ETH1-poort
van de ene paal naar de ETH0-poort van de volgende paal.
Let op
Zorg ervoor dat de eindweerstand van 120Ω correct is aangesloten. Als
deze niet aangesloten is, kan de loadbalancingfunctie mogelijk niet naar
behoren werken. Daarnaast is het belangrijk om de loadbalancingmeter te
configureren op basis van de aansluitwijze en de gebruikte CT-klemmen.
Vergeet ook niet de loadbalancingmeter in te stellen op Modbusadres 2.
Dit is essentieel voor een correcte werking van het systeem.
Alle informatie in dit document en alle bijlagen zijn eigendom van EVONITY B.V. en mogen niet zonder voorafgaande goedkeuring van de eigenaar met anderen worden gedeeld.
EVONITY B.V.
Vlinderstraat 20, B-3550 Heusden-Zolder, TEL +32 11 96 04 23
