Boor de gaten: Boor met een boormachine en een geschikte boor de gaten op de eerder gemarkeerde locaties.
•
Installatie van de pluggen: Steek de muurpluggen in de gaten.
•
De lader bevestigen: Plaats de oplader aan de muur en gebruik schroeven om hem vast te zetten, zorg ervoor dat hij stevig vastzit.
1.4. Aansluiting op stroombron
•
Stroombron: Zorg ervoor dat de stroombron is losgekoppeld,
•
Stroomkabel: Voer de voedingskabel door de kabelwartel op de lader en sluit deze aan op de juiste aansluitingen zoals
aangegeven op de aansluitingen,
L1 - bruine draad,
L2 - zwarte draad,
L3 - grijze draad
N - blauwe draad,
PE - geelgroene draad
•
DLB-kabel: voer de DLB-communicatiekabel door de M16-kabelwartel en sluit deze aan op de controller,
1.5. Elektrische aansluitingen controleren
Controleer na het aansluiten van de kabels nogmaals de juistheid en volgorde van aansluiting van de voedingskabel en de DLB-

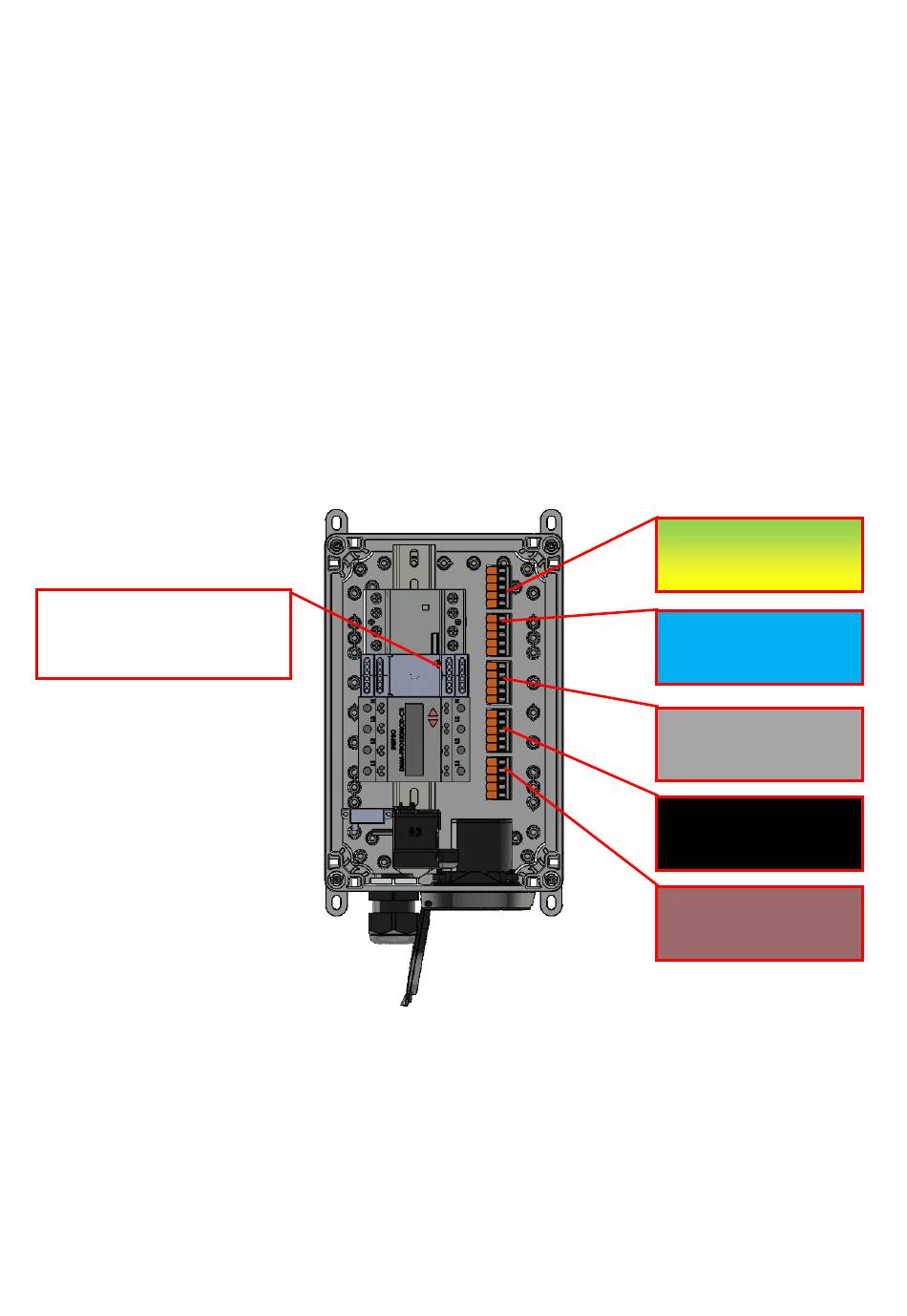

communicatiekabel. Volg de onderstaande afbeelding:
DLB-communicatiekabel aansluiten:
A1 - oranje draad
B2: - wit en oranje
VERSIE 1.00
HANDLEIDING
AC LAADSTATION
Sluit de voedingskabel aan:
PE - geel-groen
Sluit de voedingskabel aan:
N - blauw
Sluit de voedingskabel aan:
L3 - grijs
Sluit de voedingskabel aan:
L2 - zwart
Sluit de voedingskabel aan:
L1 - bruin
