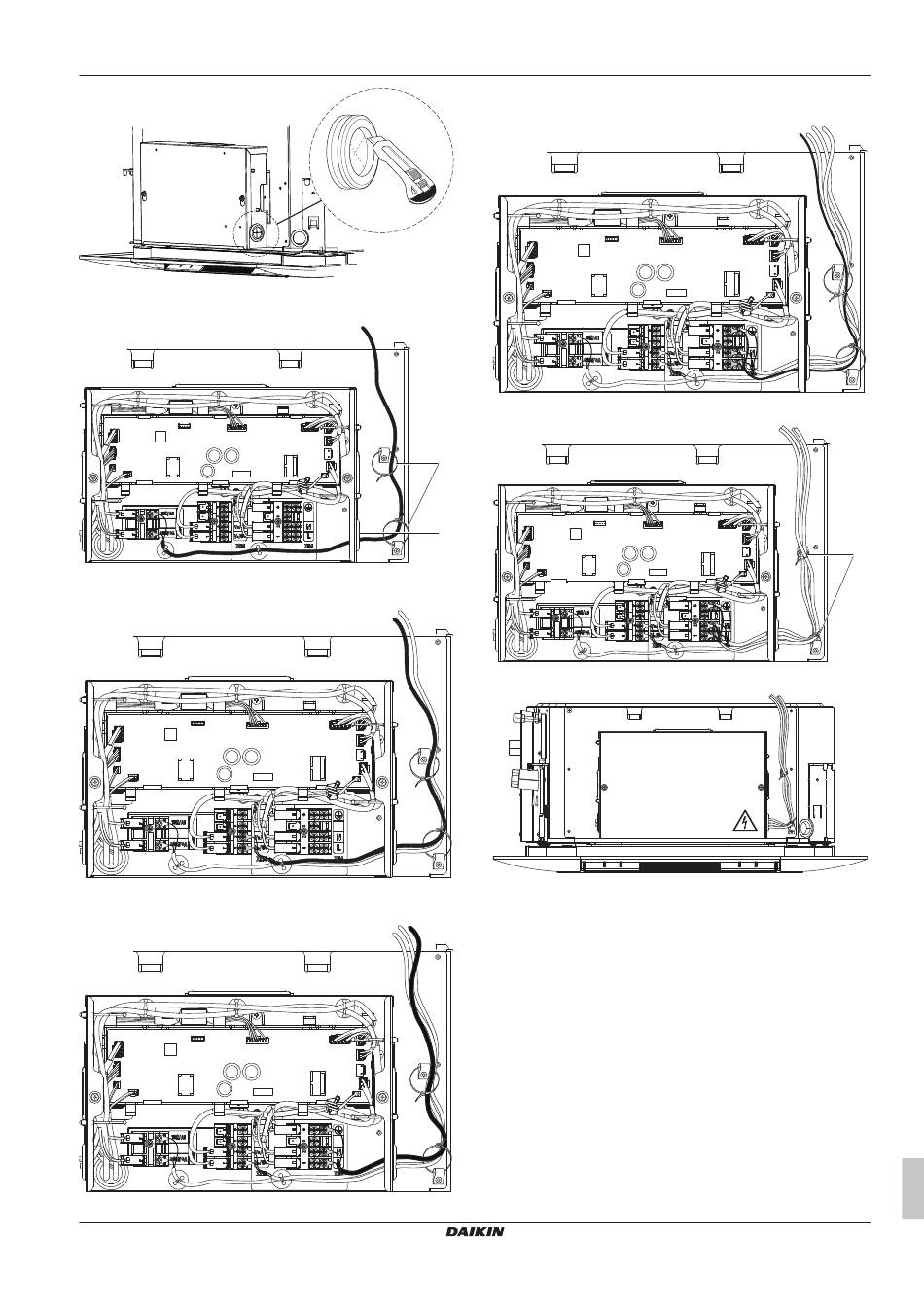

2 Kabelklemmen (a) en beschermend rubber (b). Sluit eerste de
0-10 V DC ventilatormodulatiekabel aan op klem X3M.
3 Sluit
de
AC-verwarmings-
afstandsbediening aan op klem X2M.
4 Sluit de voedingskabels (L, N, Earth) aan op het onderste deel
van de klem X1M zoals afgebeeld.
FWF02~05D
Ventilatorconvectoren
3P443944-9T – 2023.01
a
b
en
signaalkabels
van
de
5 Sluit de L, N en Earth van de voeding van de afstandsbediening
aan op het bovenste deel van de klem X1M.
6 Kabelklemmen (c).
7
7
Configuratie
7.1
Instelling sierpaneel
Voer de volgende lokale instellingen uit in overeenstemming met de
echte installatie en met de behoeften van de gebruiker:
▪ Design sierpaneel (indien van toepassing)
▪ Luchtuitblaasrichting
Montagehandleiding en gebruiksaanwijzing
7 Configuratie
c
17
