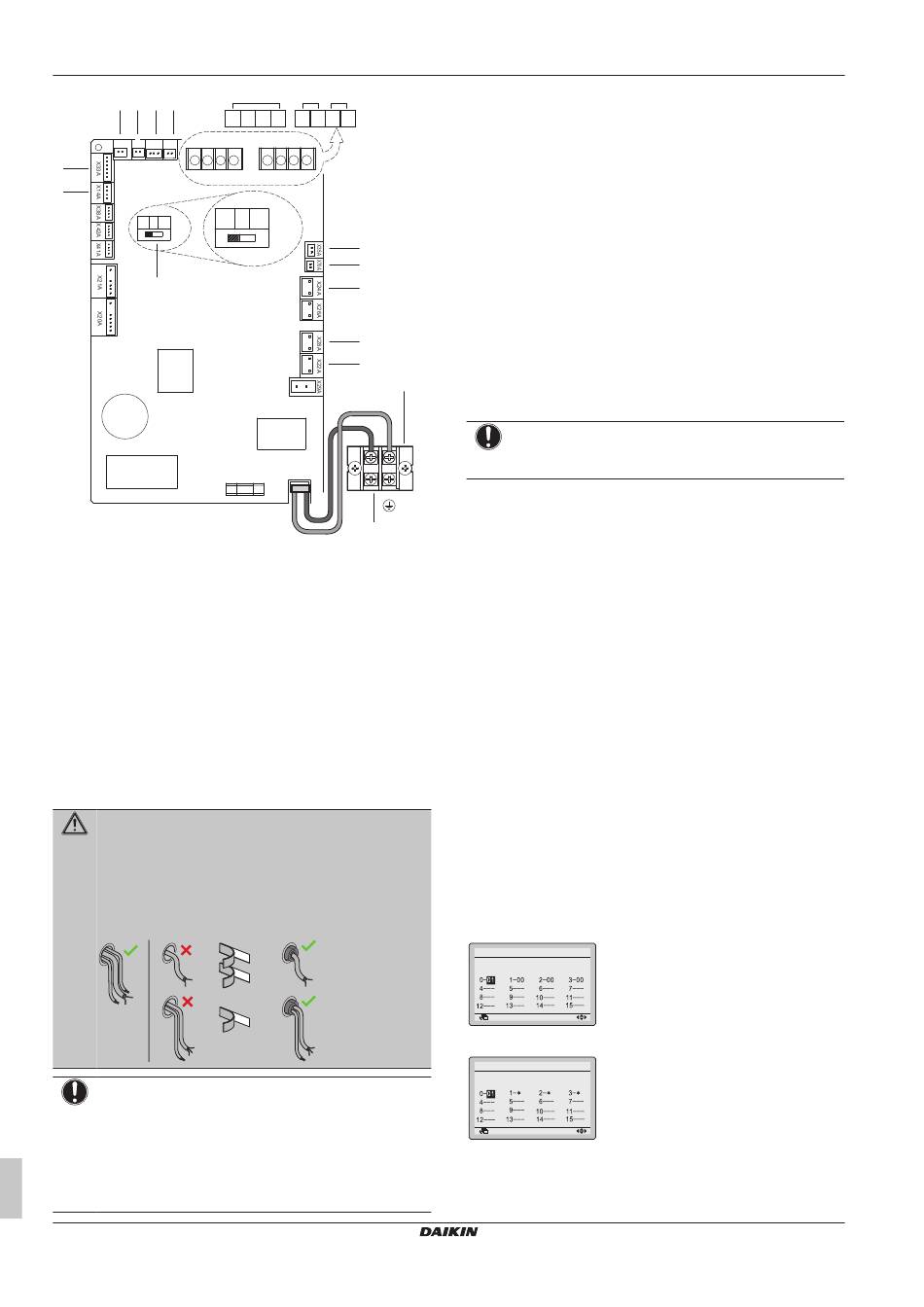

13 Configuratie
n
m
l
k
J3
J2
J1 JC
X5A
X6A X12A X11A
o
p
NOR.
NOR.
H M
SS1
q
a
Elektrische voeding
b
Klemmen
c
Bypass-instelklep
d
Bypass-instelklep (alleen model 1500+2000 onderste
unit)
e
Externe instelklep (lokaal te voorzien)
f
Ventilatorcommunicatie
g
KRP2A51 (optie)
h
Controller
i
Centrale besturing
j
Externe ingang
k
Buitenluchtthermistor
l
Binnenluchtthermistor
m
Bypass-instelklep (alleen model 1500+2000 onderste
unit)
n
Bypass-instelklep
o
BRP4A50A (optioneel accessoire)
p
CO₂-sensor
q
Fabrieksinstelling (geen werking als instelling is
veranderd)
WAARSCHUWING
Als de kabelinvoer niet volledig afgesloten is, draai dan
afdichtingsmateriaal uit de zak met accessoires rond de
kabel(s).
Dit voorkomt dat kleine voorwerpen (waaronder ook
vingers van kinderen, enz.) of vloeistoffen in de unit
terechtkomen.
+
+
OPMERKING
Fabrieksinstellingen: Verander de instellingen van de
schakelaar NIET wanneer een controller is aangesloten.
SS1 is een schakelaar om de unit zonder controller te
bedienen. Als u de instelling van de schakelaar verandert
wanneer een controller is aangesloten, stopt de unit met
normaal te werken. Laat de schakelaar op de printplaat op
de fabrieksinstelling staan.
Montagehandleiding en gebruiksaanwijzing
18
j
i
h
J3 J2 J1 JC
F2 F1 P2 P1
F2 F1 N/P2 P/P1
H M
SS1
g
f
e
d
c
b
L
N
X27A
F1U 6.3A
a
=
=
13
Configuratie
13.1
Instellingen wijzigen
De instellingen van de ventilatie-unit met warmteterugwinning
kunnen worden veranderd met de controller van de ventilatie-unit
met warmteterugwinning of met die van de airconditioner.
De in dit hoofdstuk gebruikte instellingen (formaat: bijv. 19(29)-1-02)
bestaan uit 3 delen, afgescheiden door "-":
▪ Standnummer: bijvoorbeeld 19(29), waarbij 19 het standnummer
voor groepsinstellingen is en 29 het standnummer voor individuele
instellingen.
▪ Schakelaarnummer: bijvoorbeeld 1
▪ Positienummer: bijvoorbeeld 02
Initiële instellingen
▪ Standnummers 17, 18 en 19: groepsbesturing van ventilatie-units
met warmteterugwinning.
OPMERKING
Standnummers 17, 18 en 19 van de lokale instellingen
kunnen NIET worden gebruikt met EKVDX-binnenunits.
▪ Standnummers 27, 28 en 29: individuele besturing of bij gebruik
met de optionele EKVDX-units.
Geval 1: Instellingen veranderen met BRC1E53
Controleer of het deksel van de besturingskast op de ventilatie-unit
met warmteterugwinning gesloten is.
1 Druk kort op een toets om de schermverlichting in te schakelen.
2 Houd de Annuleertoets (a) minstens 4 seconden ingedrukt om
naar het menu Service instellingen te gaan.
3 Ga naar Lokale instellingen met de toetsen omhoog/omlaag en
druk op de toets Menu/Enter (b).
4 Druk op de toetsen links/rechts om het nummer onder Mode te
markeren.
5 Druk op de toetsen omhoog/omlaag om het gewenste
standnummer te selecteren.
Resultaat: Vanaf stand 20 moet u ook een unitnummer
selecteren voor individuele besturing.
6 Markeer het nummer onder Unit No. met de de toetsen links/
rechts.
7 Druk op de toetsen omhoog/omlaag om een nummer van een
binnenunit te selecteren. Een unitnummer selecteren is NIET
nodig wanneer u de volledige groep configureert.
8 Druk op de toetsen links/rechts om een te wijzigen
schakelaarnummer (0 tot 15) te selecteren.
Bij individuele instellingen:
Lokale instellingen
Unit nr.
Mode
0
20
Terug
Instelling
Bij groepsinstellingen:
Lokale instellingen
Mode
10
Terug
Instelling
9 Druk op de toetsen omhoog/omlaag om het gewenste
positienummer te selecteren.
10 Druk op de toets Menu/Enter (b) en bevestig de selectie met Ja.
VAM350~2000J8VEB
Ventilatie-unit met warmteterugwinning
4P664011-1 – 2021.08
