Installatie (vervolg)
b) Schuif de mof en de O-ring voorzichtig over de spiebanen om beschadiging van de O-ring te
2.
Positioneer de afdichtingsdrukstuk op de behuizing van de afvoerkopafdichting en maak deze vast
met moerbouten
3.
Draai de moerbouten geleidelijk en gelijkmatig in een kriskras patroon aan, 2 of 3 maal per bout.
4.
Installeer alle afdichtingsleidingen conform de vereisten.
5.
Voordat u de definitieve aansluitingen van drukleidingen voor vloeistofafdichting tot stand brengt,
moet u zich ervan verzekeren dat al het vuil en andere deeltjes uit de afdichtingsbehuizing en alle
afdichtingsvloeistofleidingen zijn gespoeld.
6.
Installeer nu de aandrijving en de koppeling.
7.
Voer de volgende metingen van vlakheid en concentriciteit uit:
28
voorkomen.
Afwijking
Procedure
aandrijfas

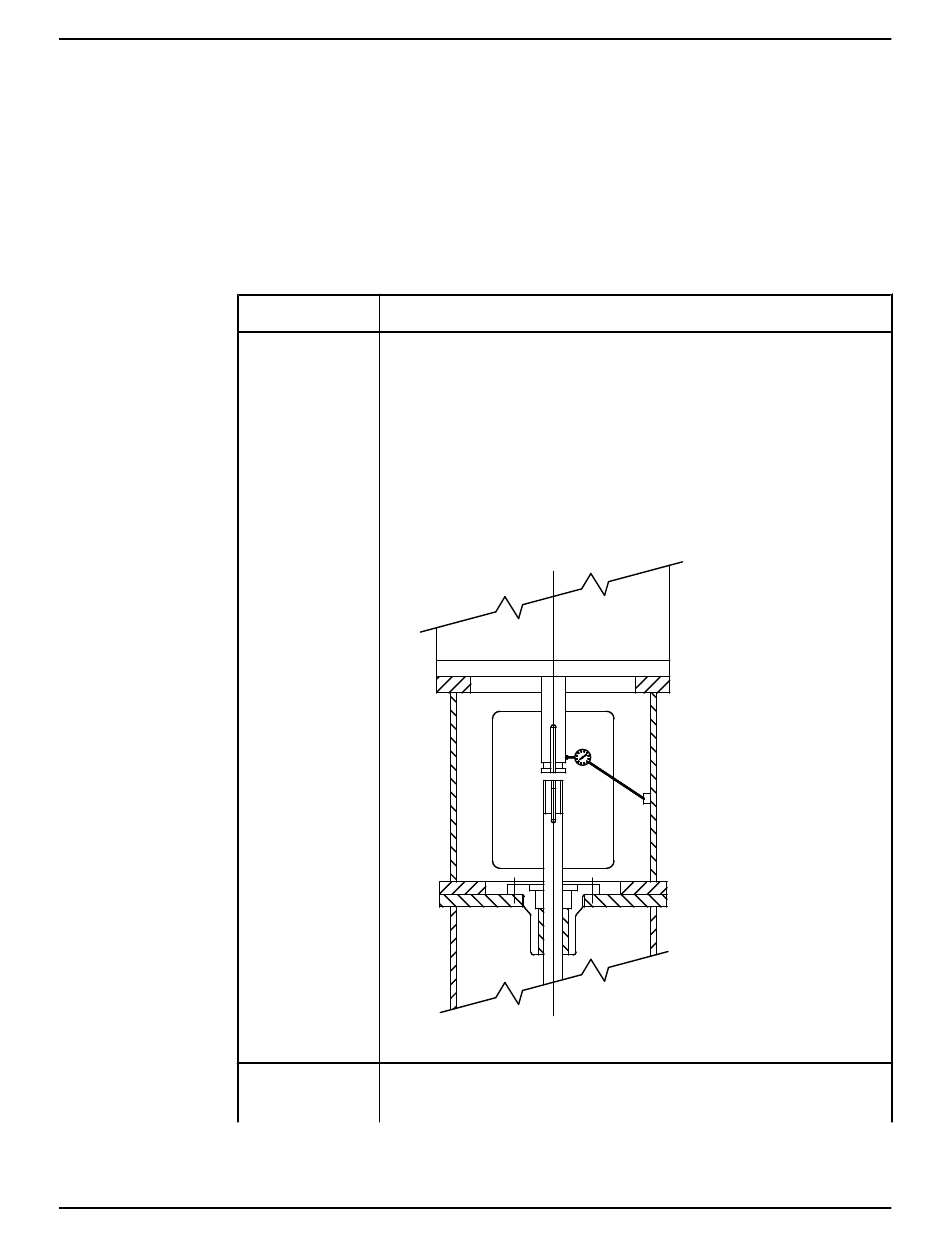

Concentriciteit van
1.
Installeer de meetklok zoals aangegeven, met de basis gekoppeld aan de
aandrijfas
motorsteun.
2.
Draai de aandrijving van de as handmatig terwijl u de meetklok afleest.
Zorg ervoor dat het verloop de NEMA-standaarden niet overschrijdt, 0,05
mm maximale TIR.
3.
Als de indicator hoger dan 0,05 mm TIR aangeeft, draai dan de vier
ankerbouten los en plaats de aandrijving opnieuw op de motorplaat.
4.
Stel de gewenste positie in.
5.
Draai de bevestigingsbouten vast en herhaal de aflezing van de meetklok.
Vlakheid van de
Voor deze meting kan het nodig zijn de mechanische afdichting te verwijderen
afdichtingsbehuizing
indien de taster van de meetklok niet 360 graden kan draaien op het
bovenoppervlak van het afdichtingsdrukstuk.
Model VIC Installatie, bediening en onderhoud
