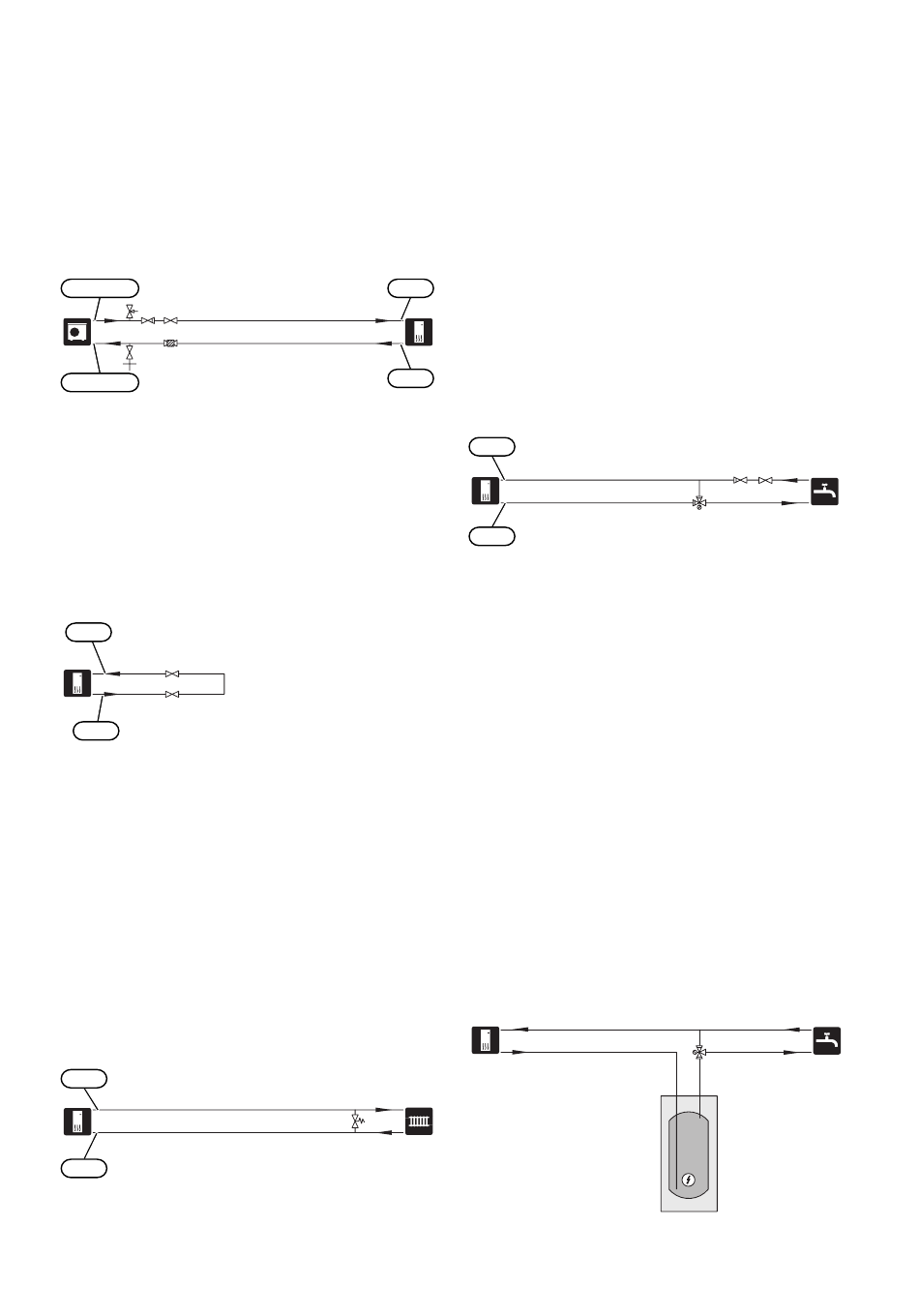

Aansluiten
lucht/water-warmtepomp
U vindt een lijst met compatibele lucht/water-warmte-
pompen in paragraaf "Buitenmodules".
De VVM 320 is niet voorzien van afsluiters. Deze dienen
buiten de binnenmodule te worden geïnstalleerd voor
eventueel toekomstige service.
EB101-XL1
EB101-XL2
Aansluiting tijdens
gebruik zonder
warmtepomp
Sluit de inlaatleiding van de warmtepomp (XL8) aan op
de leiding naar de warmtepomp XL9.
XL8
XL9
Afgiftesysteem
AANSLUITEN VAN HET AFGIFTESYSTEEM
Een afgiftesysteem is een systeem dat het binnencom-
fort regelt met behulp van het regelsysteem in de
VVM 320 en bijvoorbeeld radiatoren, vloerverwar-
ming/koeling, ventilatorconvectoren enz.
• Bij aansluiting op een systeem met thermostaatkranen
op alle radiatoren (of vloerverwarmingselementen)
moet er een bypass worden gemonteerd of er moet
een aantal thermostaatkranen worden verwijderd om
voldoende doorstroming te waarborgen.
XL1
XL2
18
Hoofdstuk 4 | Aansluiting van de leidingen
Koud en warm water
De instellingen voor warmtapwater worden gedaan in
menu 5.1.1.
KOUD EN WARM WATER AANSLUITEN
Als volgt installeren:
• afsluiter
• mengklep
XL8
Er moet ook een mengklep worden geïnstalleerd als
de fabrieksinstelling voor het warmtapwater wordt
gewijzigd. Houd rekening met lokale wet- en regelge-
ving.
XL9
• terugslagklep
1 Alleen VVM 320 voor Denemarken
XL3
XL4
Alternatieve installatie
VVM 320 kan op verschillende manieren worden geïn-
stalleerd, waarvan enkele hieronder worden weergege-
ven.
Zie voor meer informatie over opties
respectievelijke montage-instructies voor de gebruikte
accessoires. Zie
die kunnen worden gebruikt met de VVM 320.
EXTRA WARMTAPWATERKETELS
Bij installatie van een grote badkuip of een andere grote
warmtapwaterverbruiker kan het systeem worden uitge-
breid met een extra boiler. In dat geval wordt er een
mengklep geïnstalleerd op de warmtapwateruitgang van
de boiler.
Ketel met elektrisch verwarmingselement
Indien het mogelijk is een boiler met een elektrisch
verwarmingselement te gebruiken, sluit dit dan op de
hieronder getoonde wijze aan.
1
nibenl.nl
pagina 64
voor een lijst met accessoires
en de
NIBE VVM 320
