5 Aansluiting op externe aanwijs- en bedieningseenheid
12
5
Aansluiting op externe aanwijs- en
bedieningseenheid
5.1
4 ... 20 mA/HART
De afbeeldingen tonen de opbouw en de bezette pennen van de
connector. De tabel geeft de aansluiting van de afzonderlijke pennen
op de klemmen van de elektronica in de sensor aan.

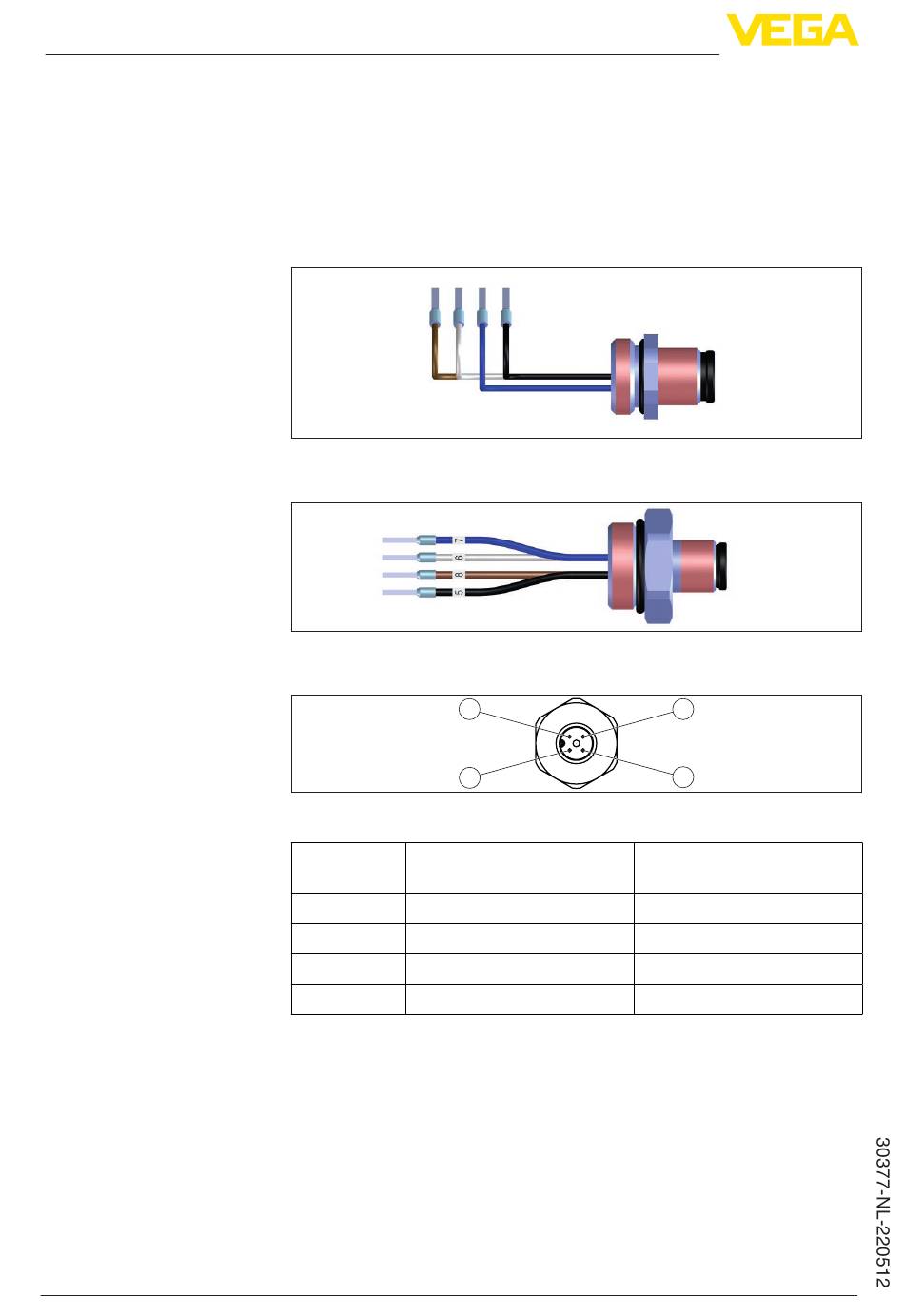

Fig. 16: Opbouw M12 x 1-connector voor externe display- en bedieningseen-
heid - 4 ... 20 mA/HART-sensor, schroefdraad M16
Fig. 17: Opbouw M12 x 1-connector voor externe display- en bedieningseen-
heid - 4 ... 20 mA/HART-sensor, schroefdraad M20
Fig. 18: Zicht op connector voor VEGADIS 61/81 bij sensor 4 ... 20 mA/HART
Contactpen
Kleur verbindingskabel in
de sensor
Pin 1
Bruin
Pin 2
Wit
Pin 3
Blauw
Pin 4
Zwart
5.2 Profibus PA, Foundation Fieldbus
De afbeeldingen tonen de opbouw en de bezette pennen van de
connector. De tabel geeft de aansluiting van de afzonderlijke pennen
op de klemmen van de elektronica in de sensor aan.
M12 x 1-stekkerverbinding • voor continu metende sensoren
1
2
4
3
Klem elektronica
Klem 5
Klem 6
Klem 7
Klem 8
