6 Aansluiting op een secondary-sensor
4 ... 20 mA/HART-,
Profibus PA-, Foundation
Fieldbus-sensor
14
6
Aansluiting op een secondary-sensor
6.1
Aansluitschema
De afbeeldingen tonen de opbouw en de bezette pennen van de
connector. De tabel geeft de aansluiting van de afzonderlijke pennen
op de klemmen van de elektronica in de sensor aan.

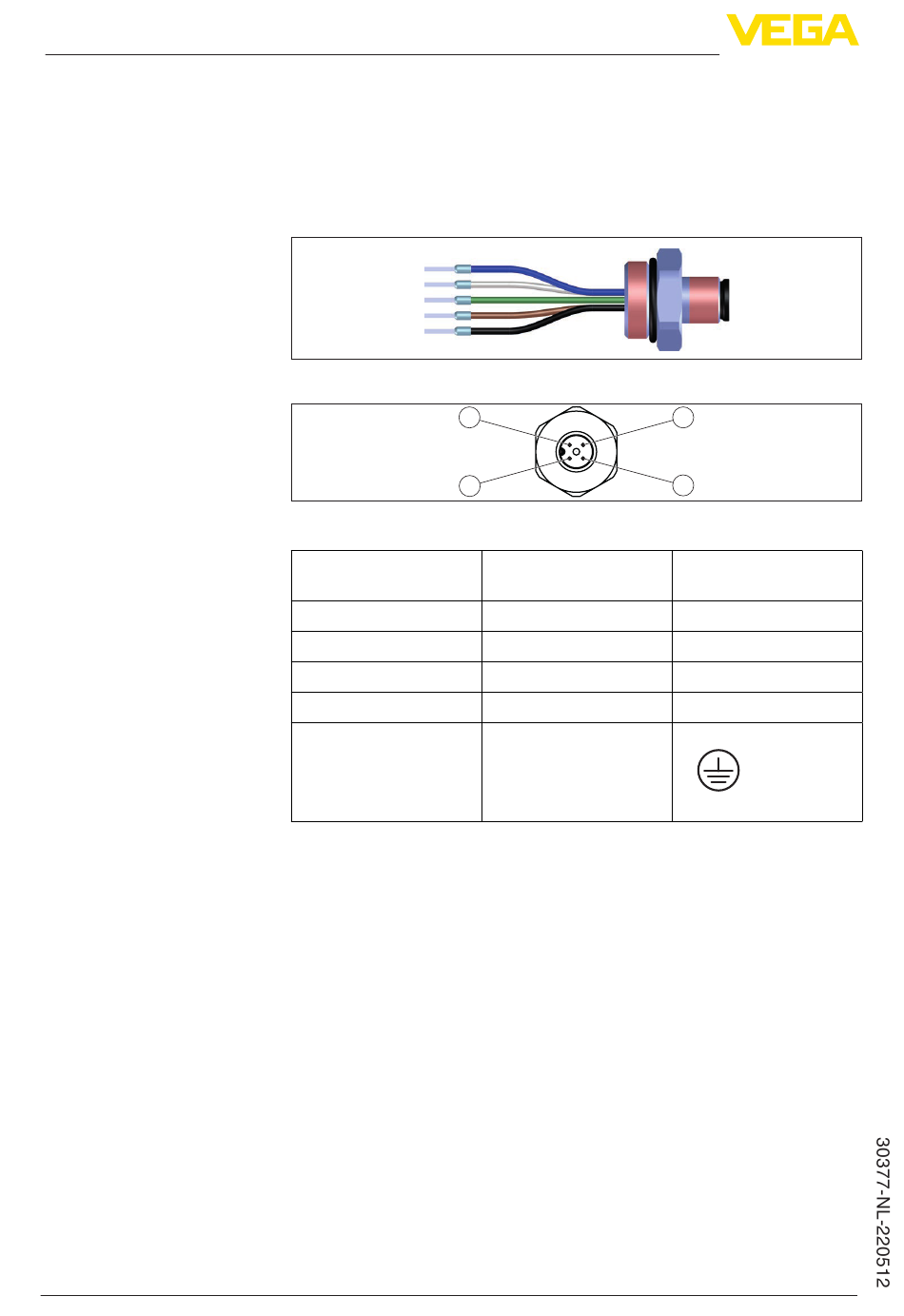

Fig. 22: Opbouw M12 x 1-connector voor secondary-sensor, schroefdraad M20
Fig. 23: Zicht op connector voor secondary-sensor
Contactpen
1
2
3
4
M12 x 1-stekkerverbinding • voor continu metende sensoren
1
2
Kleur verbindingska-
bel in de sensor
Zwart
Wit
Blauw
Bruin
Groen/Geel
4
3
Klem elektronica
Klem 5
Klem 6
Klem 7
Klem 8
