LET OP
Om een werking van de frequentieomvormer zonder
interferentie te waarborgen, moet u altijd een RFI- lter
van categorie C1 gebruiken.
3
3
LET OP
VLT® AQUA Drive-eenheden worden standaard geleverd
met geïntegreerde RFI- lters die voldoen aan categorie
C1 (EN 61800-3) voor gebruik met 400 V-netsystemen en
vermogensklassen tot 90 kW of aan categorie C2 voor
vermogensklassen van 110-630 kW. VLT® AQUA Drive-
eenheden voldoen aan categorie C1 met afgeschermde
motorkabels tot 50 m of aan categorie C2 met
afgeschermde motorkabels tot 150 m. Zie Tabel 3.4 voor
meer informatie.
3.1.10 Conformiteit met PELV en
galvanische scheiding
Zorg voor bescherming tegen elektrische schokken
wanneer de elektrische voeding van het type extra lage
spanning (PELV – Protective Extra Low Voltage) is en de
installatie voldoet aan lokale en nationale PELV-
voorschriften.
Om aan de PELV-eisen te voldoen, moet alle aansluitingen
aan PELV voldoen. De thermistor moet bijvoorbeeld
versterkt/dubbel geïsoleerd zijn. Alle stuurklemmen en
relaisklemmen van Danfoss-frequentieomvormers voldoen
aan de PELV-eisen, met uitzondering van geaarde
driehoekschakelingen (één zijde geaard) boven 400 V.
(Gegarandeerde) galvanische scheiding wordt verkregen
door te voldoen aan de eisen voor hogere isolatie en door
de relevante kruip-/spelingafstanden in acht te nemen.
Deze vereisten worden beschreven in de norm NEN-EN-IEC
61800-5-1.
Elektrische scheiding wordt geboden zoals aangegeven in
Afbeelding 3.1. De genoemde componenten voldoen aan
de vereisten van zowel PELV als galvanische scheiding.
44
®
VLT
AQUA Drive FC 202
Installatie op grote hoogte
Installaties op hoogtes boven de limieten voor grote
hoogte voldoen mogelijk niet aan de PELV-eisen. De
scheiding tussen componenten en kritische delen is
mogelijk onvoldoende. Er bestaat een kans op
overspanning. Beperk de kans op overspanning door
gebruik te maken van externe beschermende apparatuur
of galvanische scheiding.
Neem voor installaties op grote hoogte contact op met
Danfoss in verband met PELV-conformiteit.
3.1.11 Opslag
Net als alle elektronische apparatuur moeten frequentie-
omvormers worden opgeslagen op een droge locatie.
Periodiek formeren (laden van de condensator) is niet
nodig tijdens opslag.
Het wordt aanbevolen om de apparatuur in de afgedichte
verpakking te laten tot aan de installatie.
Danfoss A/S © 09/2014 Alle rechten voorbehouden.
5
4
1
2
6
a
1
Netvoeding (SMPS) inclusief scheiding van het V DC-signaal,
dat de tussenkringspanning aangeeft
2
Gatedriver voor de IGBT's
3
Stroomtransductoren
4
Optische koppeling, remmodule
5
Interne aanloopstroom-, RFI- en temperatuurmeetcircuits.
6
Eigen relais
a
Galvanische scheiding voor de 24 V-backupoptie
b Galvanische scheiding voor de RS485-standaardbusinterface

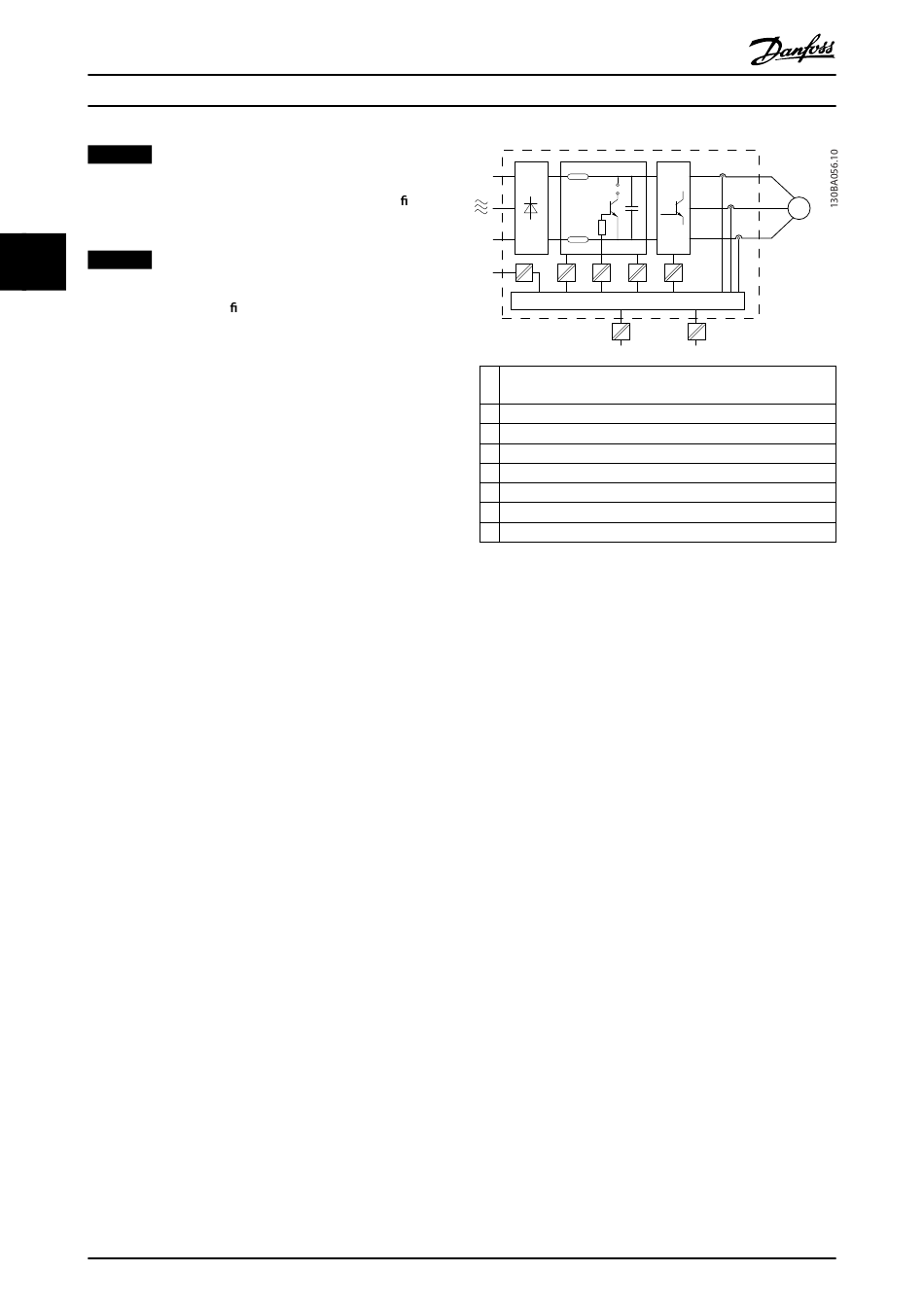

Afbeelding 3.1 Galvanische scheiding
•
380-500 V (behuizing A, B en C): boven 2000 m
(6500 ft)
•
380-500 V (behuizing D, E en F): boven 3000 m
(9800 ft)
•
525-690 V: boven 2000 m (6500 ft)
3
M
b
MG20N610
