Dichtheidsmeting van afvoergasvoorzieningen

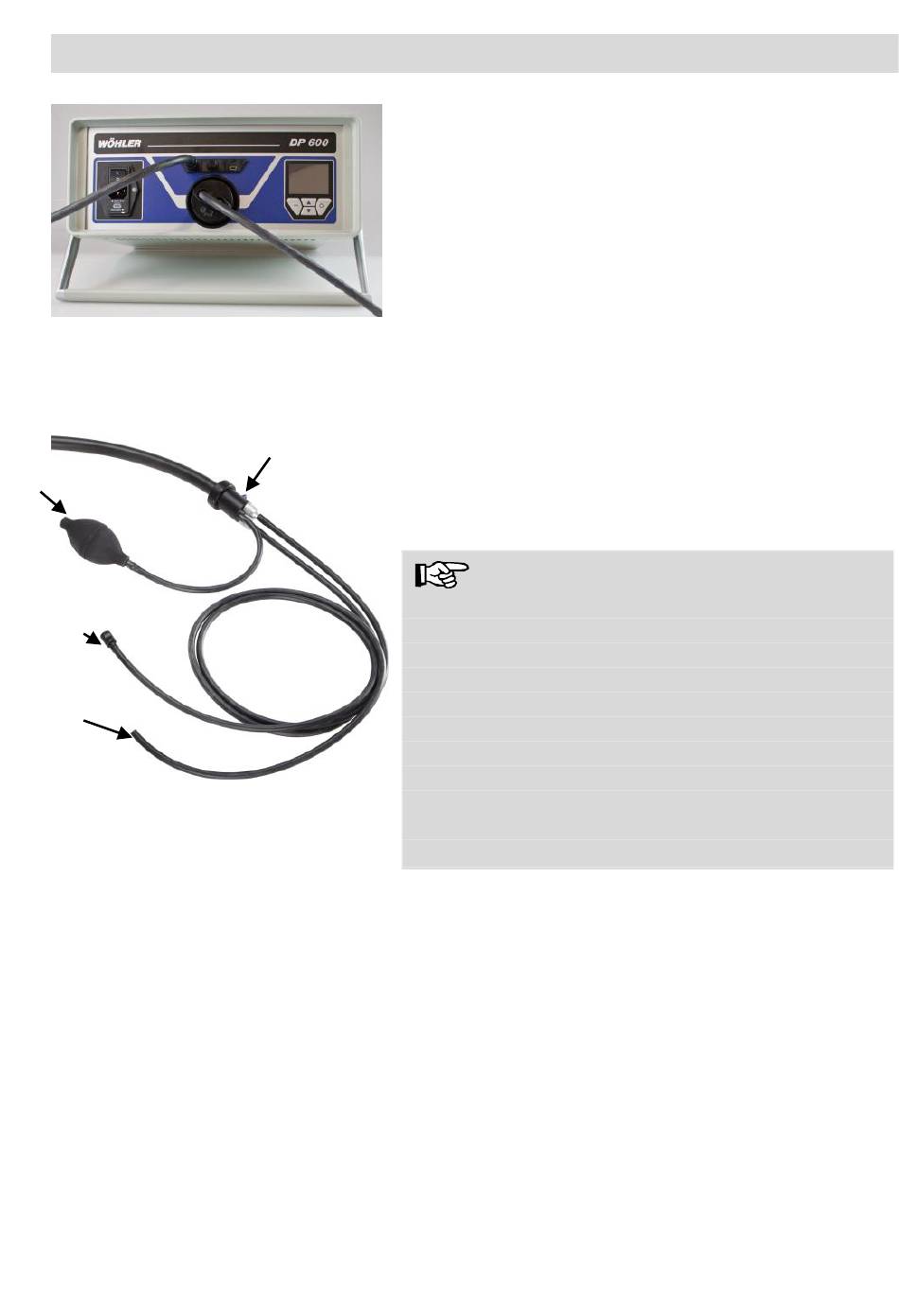

Afb. 24: Aansluiting van druk- en
luchtslang op de Wöhler DP 600
Balpomp
Drukslang
met aansluitkop-
peling
Luchtslang
Afb. 25: Aansluiting van balpomp
luchtslang en drukslang
30
Afvoerventiel
Bij metingen van het type P bij grotere
afvoergasvoorzieningen (diameter > 150 mm) en
alle metingen van type H dient erop te worden
gelet, dat de afdichtbalgen gedurende de meting
tegen wegglijden zijn beveiligd. Een correct
meetresultaat kan alleen worden bereikt, wanneer
de positie van de afdichtbalg gedurende de
meting niet verandert. Voor een simpele controle
dient de plek van de afdichtbalg in de
afvoergasleiding voor de meting met een stift te
worden gemarkeerd.
Sluit de slangenset als volgt aan op de Wöhler
DP 600:
Schroef de adapter 0,3 in de luchtaansluiting
overdruk (afb.1, onderdeel 10).
Schuif de luchtslang op de aansluiting van de
adapter.
Steek de vrije uiteinden van de slang op de
aansluiting van de afdichtbalg die met de pijl
in de richting van de afvoergasvoorziening is
aangeduid.
Steek de drukslang op de met „+" aangeduide
proefdrukaansluiting (afb.1, onderdeel 4).
Steek het vrije uiteinde van de drukslang op
de aansluiting van de afdichtbalg, die met de
pijl van de afvoergasvoorziening af wijzend is
aangeduid.
WENK!
