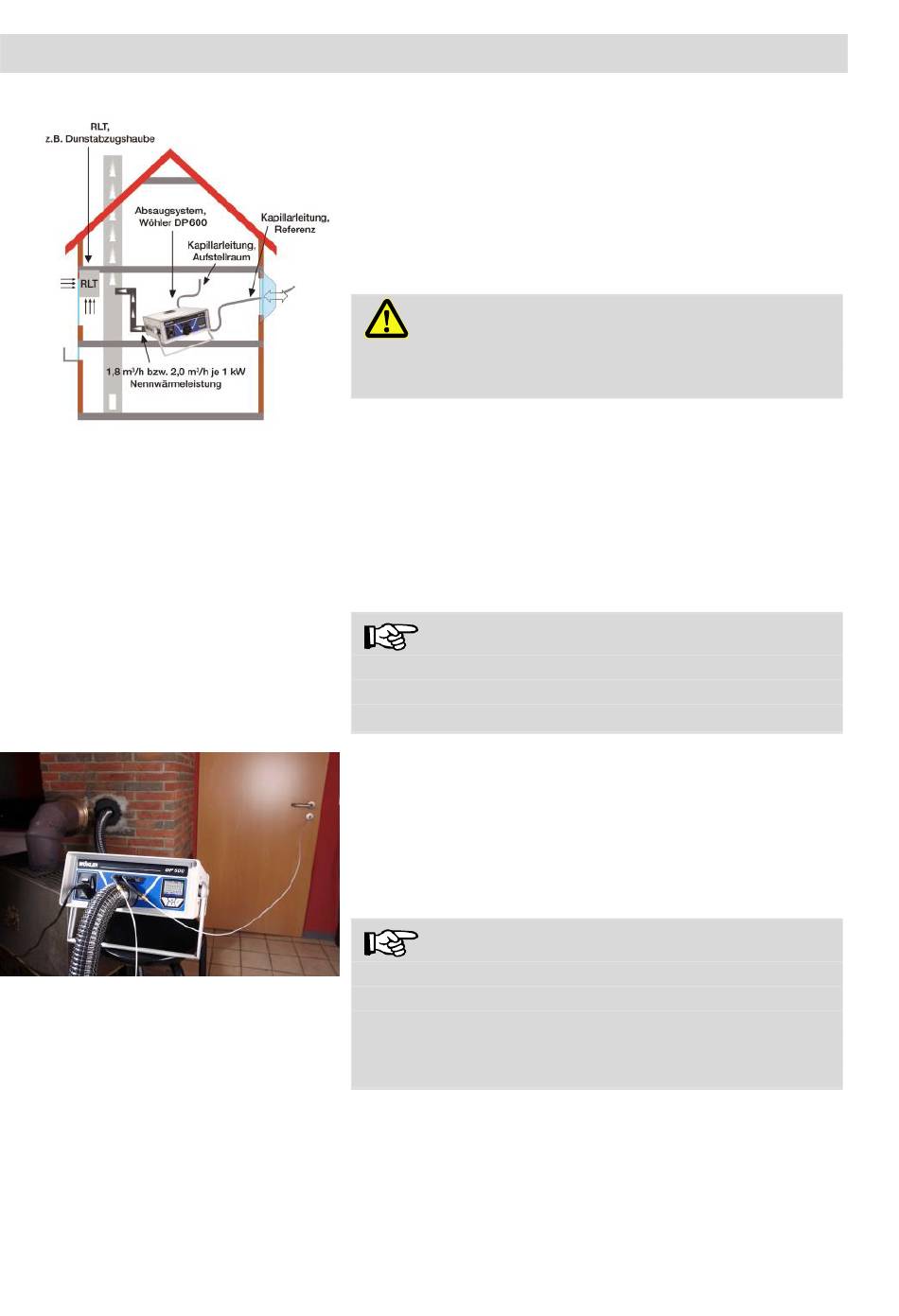

Afb. 54: Schema uitvoerige procedure
Afb. 55: Wöhler DP 600 met aangesloten
capillaire leidingen tijdens de 4PA meting
„In de uitvoerige procedure wordt de Wöhler
DP 600 in plaats van de stookplaats
aangesloten op de afvoergasinstallatie.
Verwijder daarvoor het aansluitstuk van de
stookplaats en sluit de kunststofslang voor
metingen type N met een geschikt
afdichtelement aan op de afvoergasinstallatie.
WAARSCHUWING!
Controleer of er geen adapter in het apparaat is
ingebouwd.
Steek het andere uiteinde van de
kunststofslang aan op de luchtaansluiting
overdruk van het meetapparaat (afb. 1,
onderdeel 10).
In het verdere verloop van de 4 Pa-test zal het
meetapparaat een constante hoeveelheid lucht
onttrekken aan de ruimte waar het is opgesteld.
WENK!
Bij de uitvoerige procedure is het openen en
sluiten van het venster door de gebruiker even
noodzakelijk als bij de vereenvoudigde procedure.
Zowel bij de standaardprocedure als bij de
uitvoerige procedure gaat u als volgt te werk:
Capillaire leiding (zie accessoires), die als
referentieplaats moet dienen (trappenhuis of
buitenlucht), verbinden met de negatieve
drukaansluitingsmof (afb. 1, onderdeel 5).
WENK!
Trek daarvoor eerst de koppelingsstekker van het
einde van de zwarte siliconenslang van de
capillaire leiding af, zodat u de slang op de
slangnippel van de negatieve drukaansluitmof
(afb. 1, onderdeel 5) kunt steken.
Tweede capillaire slang met
koppelingsstekker op de positieve
drukaansluiting (afb. 1, onderdeel 4) steken.
Deze slang blijft in de ruimte van opstellen en
dient voor opname van het drukverloop.
Een onderdruk in de ruimte van opstellen ten
4 Pa-test
47
