5 Op de voedingsspanning aansluiten
Aderbezetting aansluit-
kabel
Extra elektronica - extra
stroomuitgang
26
5.7
Aansluitschema - uitvoering IP66/IP68, 1 bar

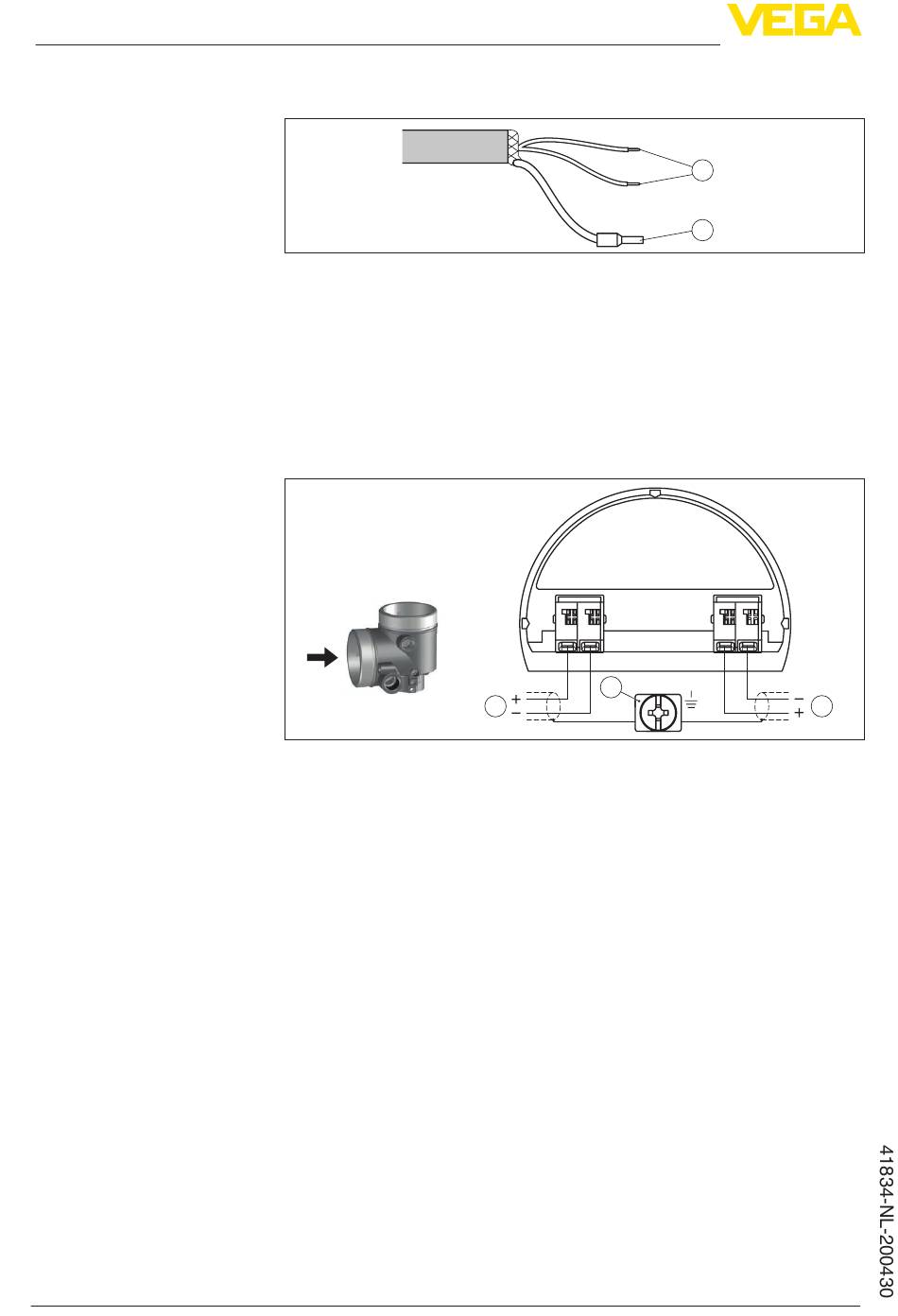

Fig. 19: Aderbezetting vast aangesloten aansluitkabel
1
Br (+) en bl (-) voor voedingsspanning resp. naar meetversterker.
2
Afscherming
5.8
Extra elektronica
Om een tweede meetwaarde ter beschikking te stellen kunt u de extra
elektronica "extra stroomuitgang" gebruiken.
Beide stroomuitgangen zijn passief en moeten worden gevoed.
Fig. 20: Aansluitruimte tweekamerbehuizing, extra elektronica "extra stroomuit-
gang"
1
Eerste stroomuitgang (I) - voedingsspanning en signaaluitgang sensor
(HART)
2
Extra stroomuitgang (II) - voedingsspanning en signaaluitgang (zonder
HART)
3
Aardklem voor aansluiting van de kabelafscherming
5.9
Inschakelfase
Na het aansluiten van het instrument op de voedingsspanning voert
het instrument eerst een zelftest uit:
•
Interne test van de elektronica.
•
Weergave van de statusmelding "F 105 bepaal meetwaarde" op
display resp. PC
•
Uitgangssignaal springt kortstondig naar de ingestelde storings-
stroom
Daarna wordt de actuele meetwaarde via de signaalkabel uitgestuurd.
De waarde houdt rekening met al uitgevoerde instellingen, bijv. de
fabrieksinstelling.
I
4...20mA
+
1
2
( )
(-)
3
1
VEGAFLEX 83 • Tweedraads 4 ... 20 mA/HART
1
2
I I
4...20mA
+
7
8
( )
(-)
2
