11 Bijlage
Ʋ CSA, Ordinary Location
Procescondities
Voor de procesomstandigheden moeten bovendien de specificaties op de typeplaat worden aan-
gehouden. De laagste waarde geldt.
In het opgegeven druk- en temperatuurbereik is de meetfout door de procesomstandigheden < 1%.
Procesdruk
Ʋ Clamp-, flensuitvoering ≤ 2"/DN 50
Ʋ Clamp-, flensuitvoering > 2"/DN 50
Tankdruk betrokken op de nom. druktrap
van de flens
Procestemperatuur (Clamp- resp. flenstemperatuur)
A
80°C / 176°F
60°C / 140°F
45°C / 113°F
35°C / 95°F
30°C / 86°F
0°C / 32°F
-40°C
-40°F
-40°C / -40°F

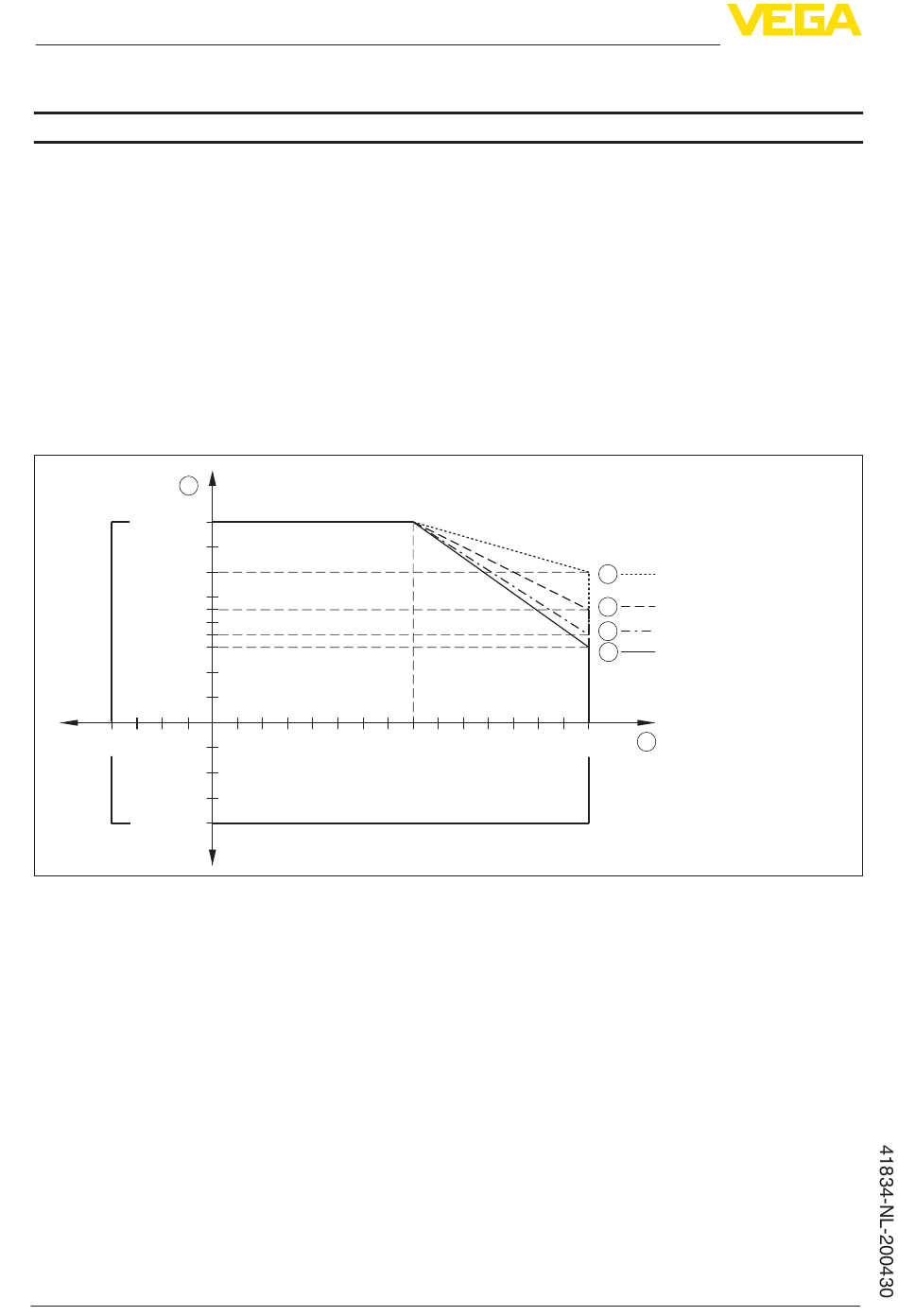

Fig. 36: Omgevingstemperatuur - procestemperatuur standaarduitvoering
A
Omgevingstemperatuur
B
Procestemperatuur (afhankelijk van afdichtingsmateriaal)
1
Aluminium behuizing
2
Kunststof behuizing
3
RVS-behuizing, fijngietstaal
4
RVS-huis, geanodiseerd
Mechanische belasting
Trillingsbestendigheid
Ʋ Staafmeetsonde
Schokbestendigheid
Ʋ Staafmeetsonde
72
-40 ... +60 °C (-40 ... +140 °F)
-0,5 ... +16 bar/-50 ... +1600 kPa (-7.3 ... +232 psig),
afhankelijk van procesaansluiting
-0,2 ... +16 bar/-20 ... +1600 kPa (-2.9 ... +232 psig),
afhankelijk van procesaansluiting
Zie aanvullende handleiding "Flens conform DIN-EN-
ASME-JIS"
50°C
80°C
100°C
122°F
176°F
212°F
1 g bij 5 ... 200 Hz conform EN 60068-2-6 (trilling bij
resonantie) bij staaflengte 50 cm (19.69 in)
25 g, 6 ms conform EN 60068-2-27 (mechanische
schok) bij staaflengte 50 cm (19.69 in)
1
3
2
4
B
150°C
302°F
VEGAFLEX 83 • Tweedraads 4 ... 20 mA/HART
