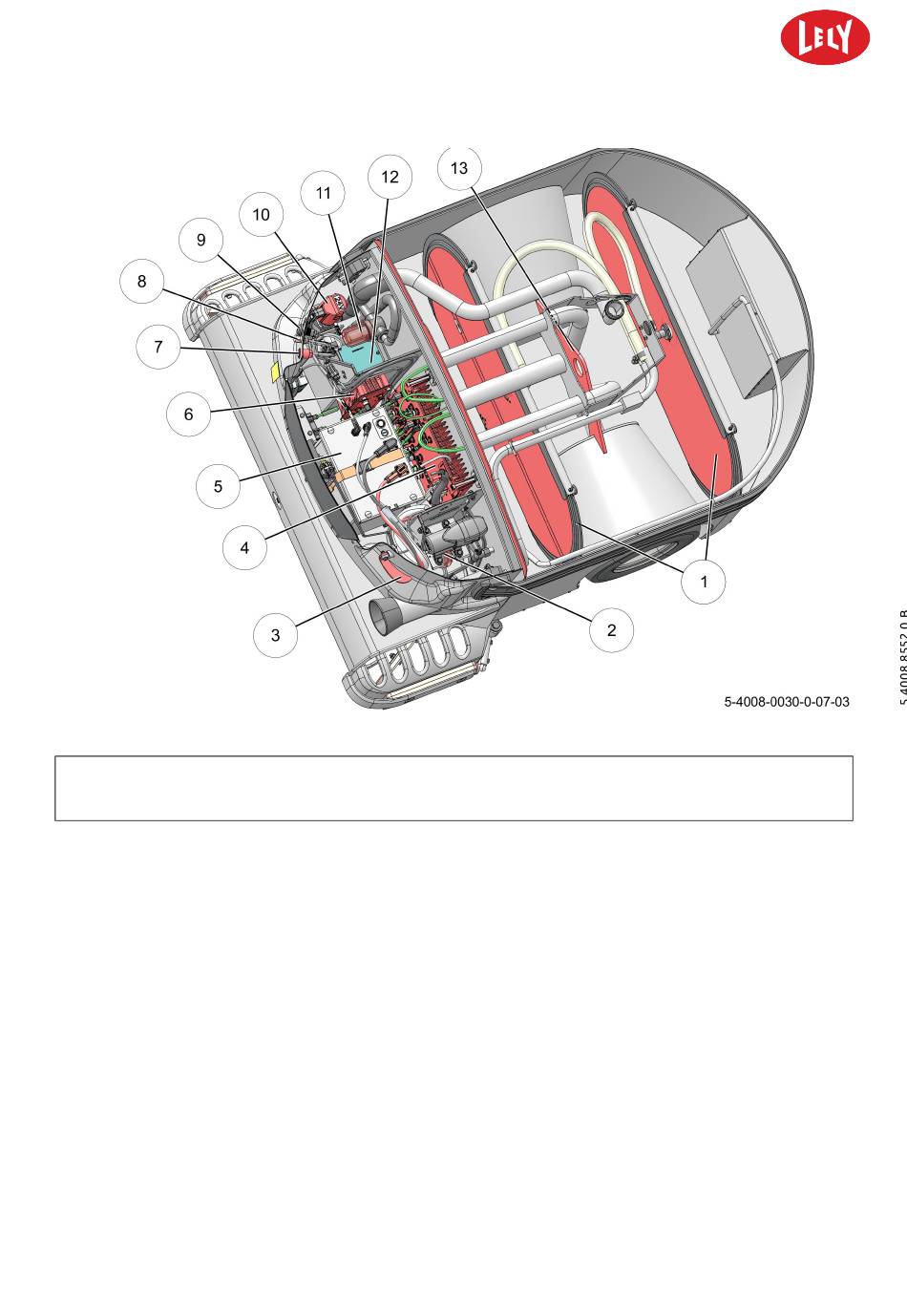

Afbeelding 12. Overzicht van de binnenkant van de machine
LEGENDA: 1. Waterzak - 2. Waterfilter - 3. Vergrendeling bovenkap - 4. Vehicle Input Output Board (VIOB) [I/O-printplaat
voertuig] - 5. Accukast - 6. Besturingskast (VCB) - 7. Pauzeknop - 8. Temperatuursensor - 9. Zoemer - 10. Luchtklep-unit - 11.
Luchtfilter - 12. Vacuümpomp - 13. Hijsoog
De machine heeft de volgende subsystemen:
Besturingssysteem
Het besturingssysteem bestaat uit de volgende onderdelen:
Besturingskast (VCB)
•
Vehicle Input Output Board (VIOB) [I/O-printplaat voertuig]
•
•
Gyroscoop
Twee ultrasone sensoren
•
Temperatuursensor
•
De temperatuursensor meet de temperatuur om de metingen van de ultrasone sensoren te kunnen
interpreteren.
Alle fysieke in- en uitgangen die in de onderstaande rubrieken worden genoemd zijn aangesloten op de
VIOB, die deze onderdelen tevens van stroom voorziet. De VIOB heeft echter geen invloed op het gedrag
van de machine. Dat is de taak van de VCB.
4-4
in n o vato rs in ag ric u ltu re
Beschrijving en bediening
