4.2.3
Laadstation

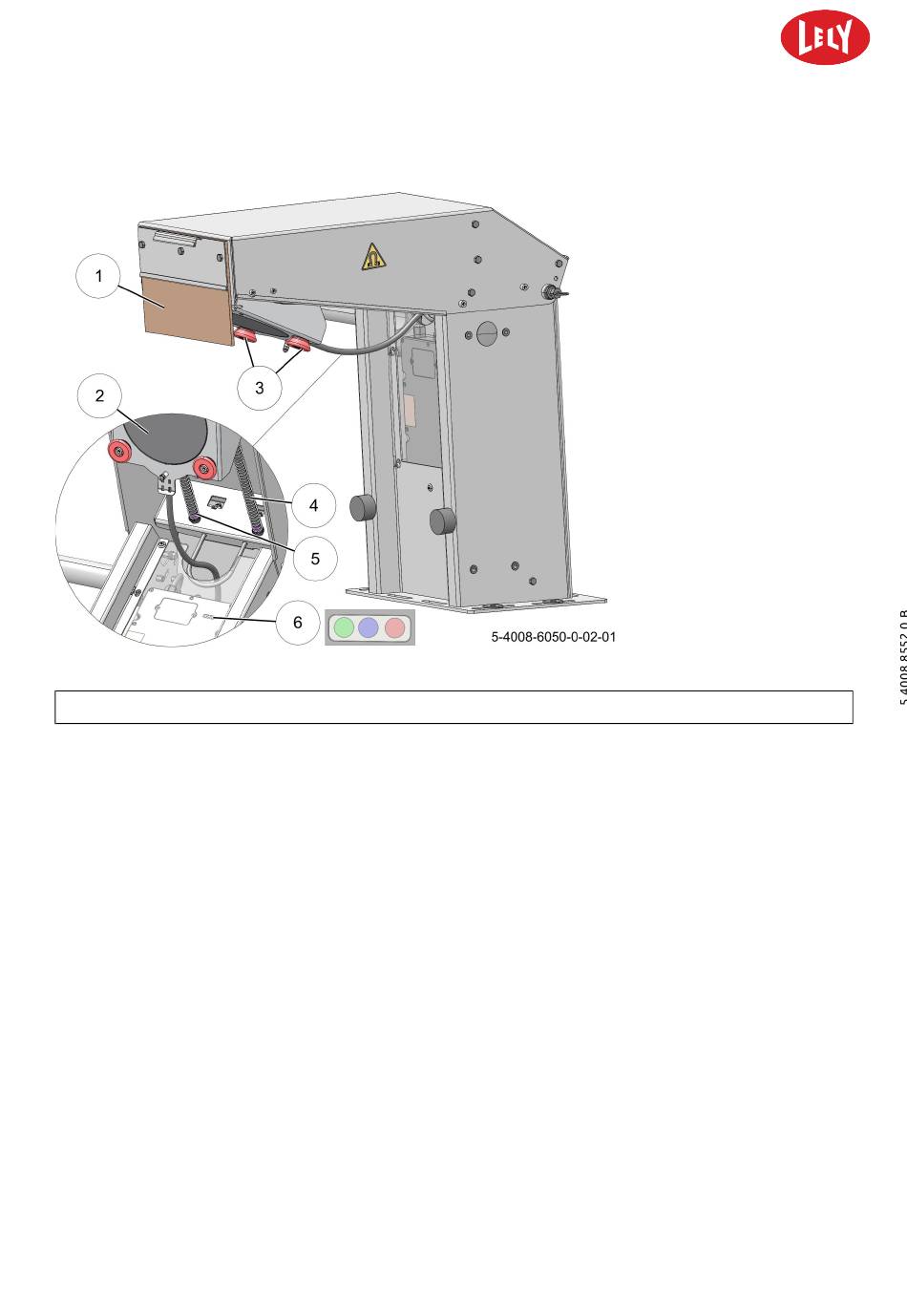

Afbeelding 14. Laadstation
LEGENDA: 1. Schraper - 2. Hoofdblok - 3. Knoppen (paddenstoelvorm) - 4. Veer - 5. Veer - 6. Leds
Opmerking: het tweede blok zit op de machine
De automatisch afgelegde routes beginnen en eindigen altijd bij het laadstation. De accu in de machine
wordt draadloos geladen via twee blokken:
Het hoofdblok bevindt zich in de oplader en genereert een magnetisch veld. Het blok is aangesloten
•
op de hoofdbesturingskast van de oplader. Deze is aangesloten op de elektrische voeding.
Het secundaire blok bevindt zich op de afdekkap van de machine. Dit secundaire blok genereert
•
stroom vanuit het magnetische veld en gebruikt deze om de accu op te laden. Het blok is aangesloten
op de secundaire besturingskast, die is aangesloten op de accu.
De hoofd- en secundaire besturingskasten communiceren draadloos wanneer de machine zich in de
oplader bevindt en het hoofd- en secundaire blok zijn aangesloten.
Wanneer de machine het laadstation binnenrijdt, veegt de schraper (1) op de oplader het vuil van het blok
op de machine weg. Wanneer de machine verder het laadstation binnenrijdt, haken twee
paddenstoelknoppen (3) zich vast aan het blok op de machine. Het hoofd- en secundaire blok worden met
behulp van de twee knoppen uitgelijnd. Het hoofdblok kan een beetje naar links of rechts schuiven en de
veren (4) en (5) duwen het blok richting de machine. Deze uitlijning zorgt ervoor dat beide blokken zich in
de juiste positie bevinden voor het opladen. Bij de combinatie waterstation plus laadstation, rijdt de
machine twee minuten nadat de waterzakken zijn gevuld een stukje achteruit om eventuele waterlekkage
te voorkomen. Verder zorgen de veren (4) en (5) ervoor dat de twee blokken uitgelijnd blijven tijdens het
achteruit rijden.
De machine kan permanent aangesloten blijven op het laadstation. De VCB en VIOB controleren
voortdurend de toestand van de accu en de lading om de accu in optimale conditie te houden.
