9
|
Elektrische installatie

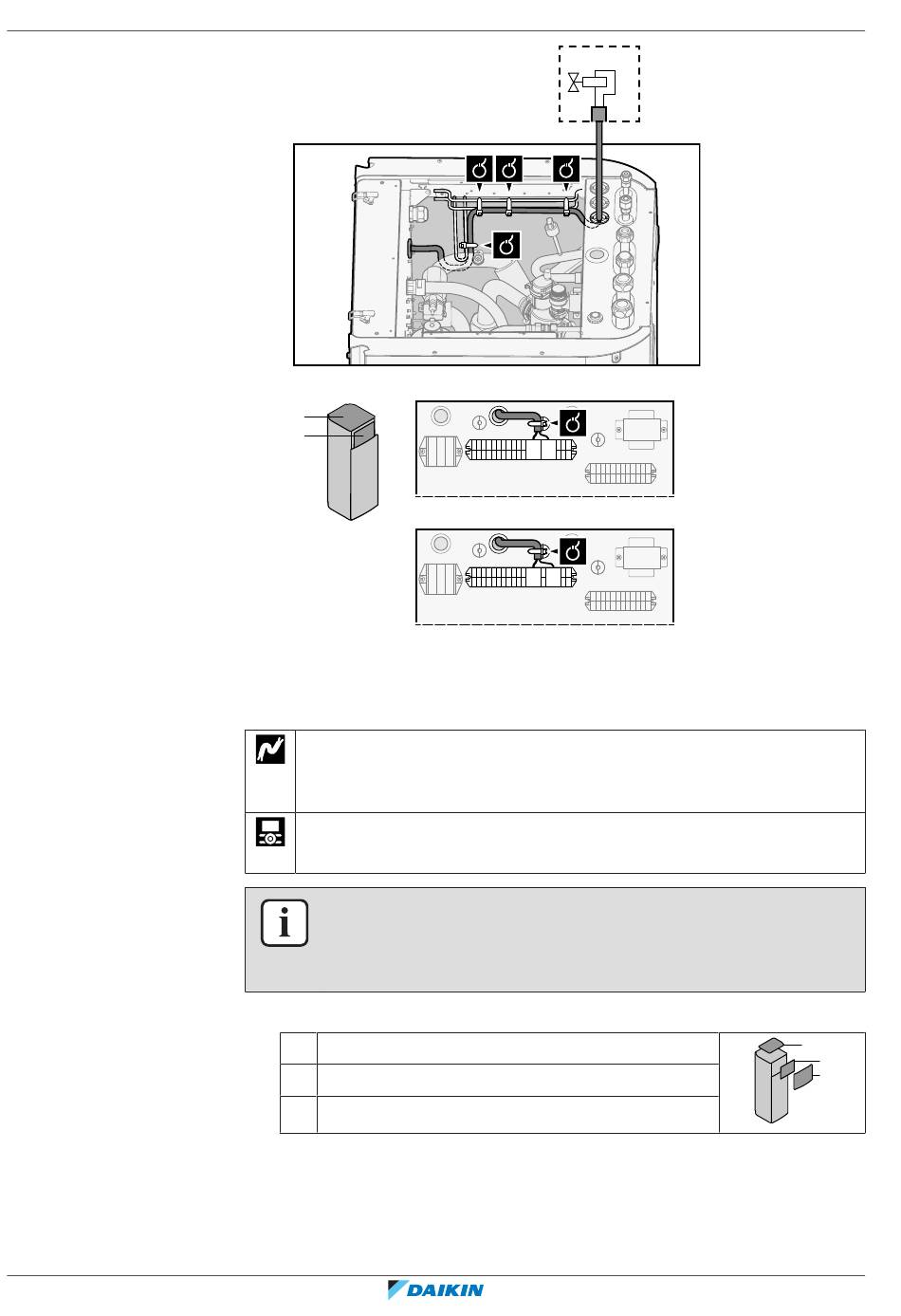

9.3.5 De elektriciteitsmeters aansluiten
Uitgebreide handleiding voor de installateur
110
A
B
A
B
B
3 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
Draden: 2 (per meter)×0,75 mm²
Elektrische meters: 12 V-gelijkstroompulsdetectie (spanning geleverd door
printplaat)
[A.2.2.8] Extrn kWh-meter (meter 1)
[A.2.2.9] Extrn kWh-meter (meter 2)
INFORMATIE
In geval van een elektrische meter met transistoruitgang, controleer de polariteit. De
positieve polariteit MOET aangesloten worden op X5M/6 en X5M/4; de negatieve
polariteit op X5M/5 en X5M/3.
1 Open de volgende zaken (zie
1 Bovenpaneel
2 Bovenste frontpaneel
3 Deksel van de schakelkast boven
2 Sluit de kabel van de elektrische meters aan op de juiste aansluitklemmen
zoals hieronder afgebeeld.
M2S
NO
21 28
X2M
NC
21 29
X2M
"7.2.4 De binnenunit
openen" [
4
64]):
1
3
2
ERLA03D + EHFH03S18D
Daikin Altherma 3 R F
4P596806-1C – 2022.09
