ERLA03D + EHFH03S18D
Daikin Altherma 3 R F
4P596806-1C – 2022.09

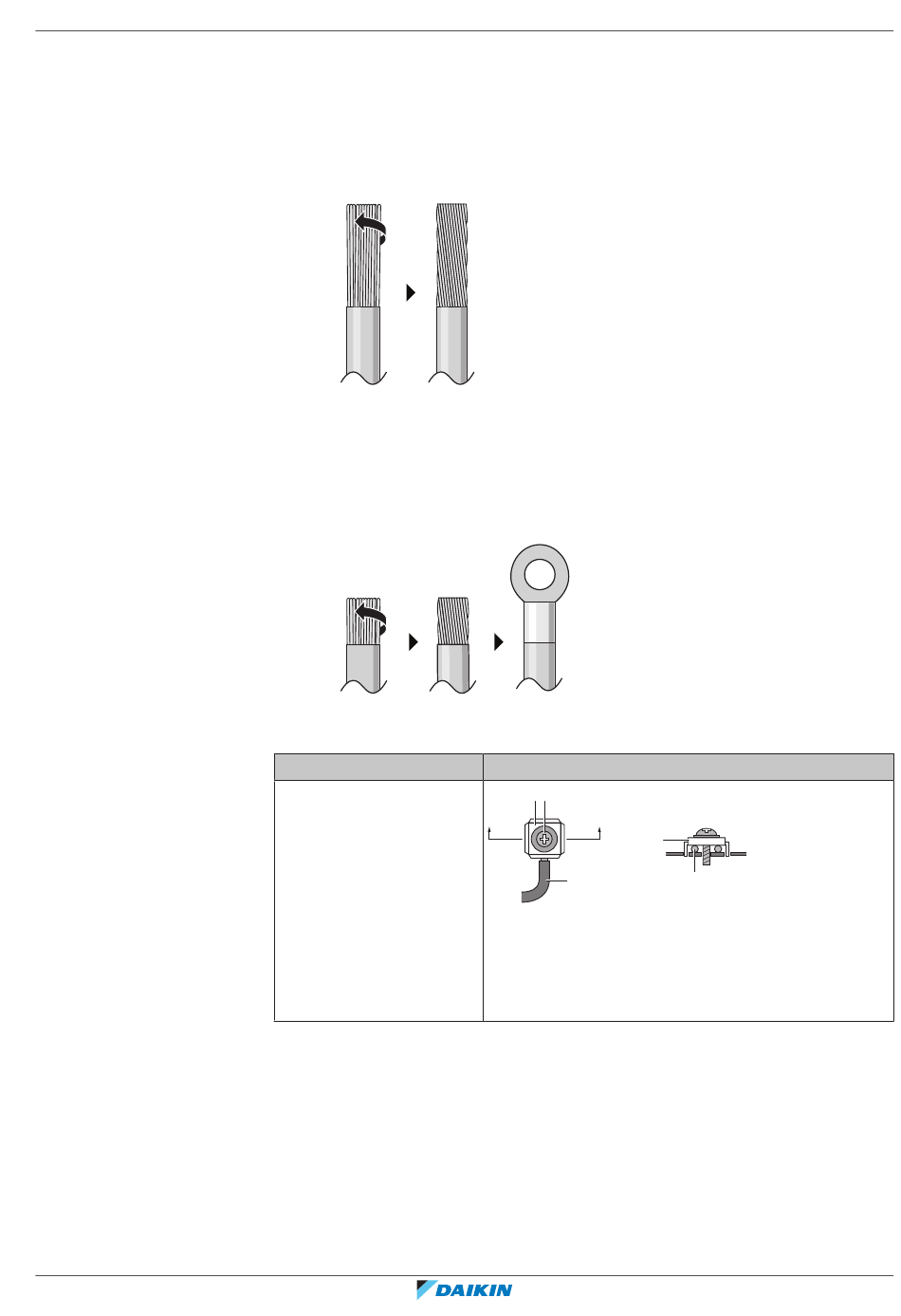

Een gevlochten geleider voor installatie voorbereiden
Methode 1: De geleider draaien
1 Strip de isolatie (20 mm) van de draden af.
2 Draai het uiteinde van de geleider lichtjes om een "vaste" verbinding te
maken.
Methode 2: Een ronde krimpklem gebruiken
1 Strip de isolatie van de draden af en draai het uiteinde van elke draad lichtjes.
2 Plaats een ronde krimpklem op het uiteinde van de draad. Plaats de ronde
krimpklem op de draad tot aan het beklede gedeelte en maak de klem vast
met een geschikt werktuig.
Gebruik de volgende methodes om de draden te verbinden:
Draadtype
Eenaderige draad
Of
Gevlochten geleider
gedraaid tot een "vaste"
verbinding
Werkwijze om het frontrooster te plaatsen
c b
A
A´
c
a
a Draad met open lus (eenaderige of gedraaide
gevlochten geleider)
b Schroef
c Platte sluitring
9
Elektrische installatie
|
AA´
a
Uitgebreide handleiding voor de installateur
97
