Elektrische aansluiting
13
Klembezetting
1
Interne 24 V spanning
2
Voedingsspanning +24 V
3
Voedingsspanning -24 V
4
Toekenning: functionele aarde
De markering op het klemmenblok is zodanig dat deze geldt voor zowel 24 V versies (+
en -) als voor andere instrumentversies (L en N).
5.2.3
"Buiten"-versie: aansluiten van de voedingsspanning en slangverwarming
De voedingskabel is niet meegeleverd en moet door de klant worden voorzien.
1.

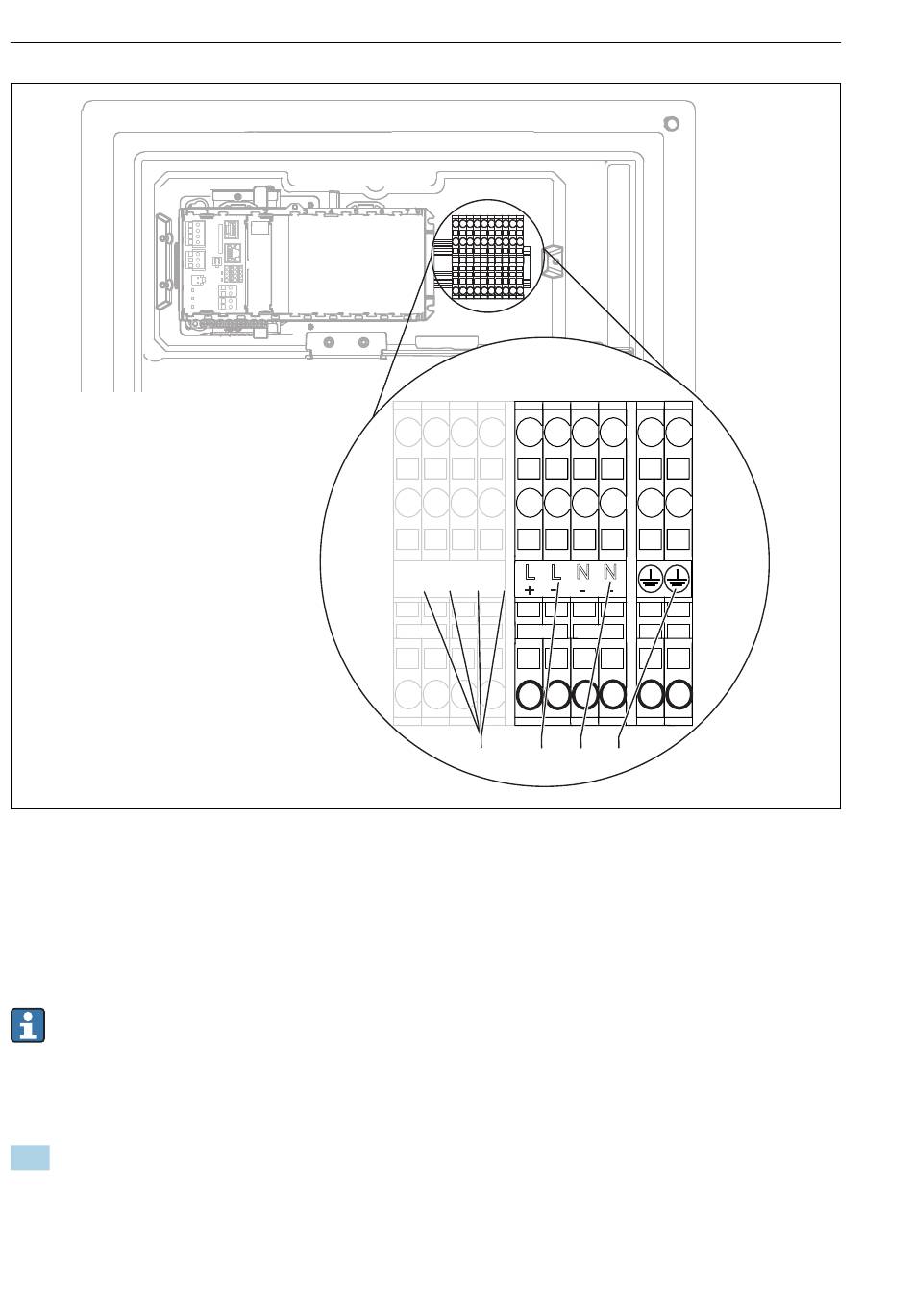

Leid de voedingskabel en de kabel voor de slangverwarming van onderen door de
kabelwartel in het interne achterpaneel van het instrument naar boven in het
elektronicacompartiment (→ 28).
30
L
L
-
-
+
+
1
2
3
Liquiline System CA80AM
N
N
4
Endress+Hauser
A0044092
