CA76NA
5.2
Aansluiten van de analyzer
WAARSCHUWING
L
Gevaar voor ernstig of dodelijk lichamelijk letsel wanneer de instructies voor de aarding
niet worden aangehouden
‣
Houd de instructies betreffende aarding aan bij het installeren van de analyzer.
‣
Het instrument is Class 1-uitrusting: gebruik een afzonderlijke aarding voor de
voedingsaansluiting.
‣
Losmaken van de aarding is niet toegestaan
5.2.1
Open de behuizing van het elektronica-eenheid
Open de behuizing van het elektronica-eenheid
1.
3

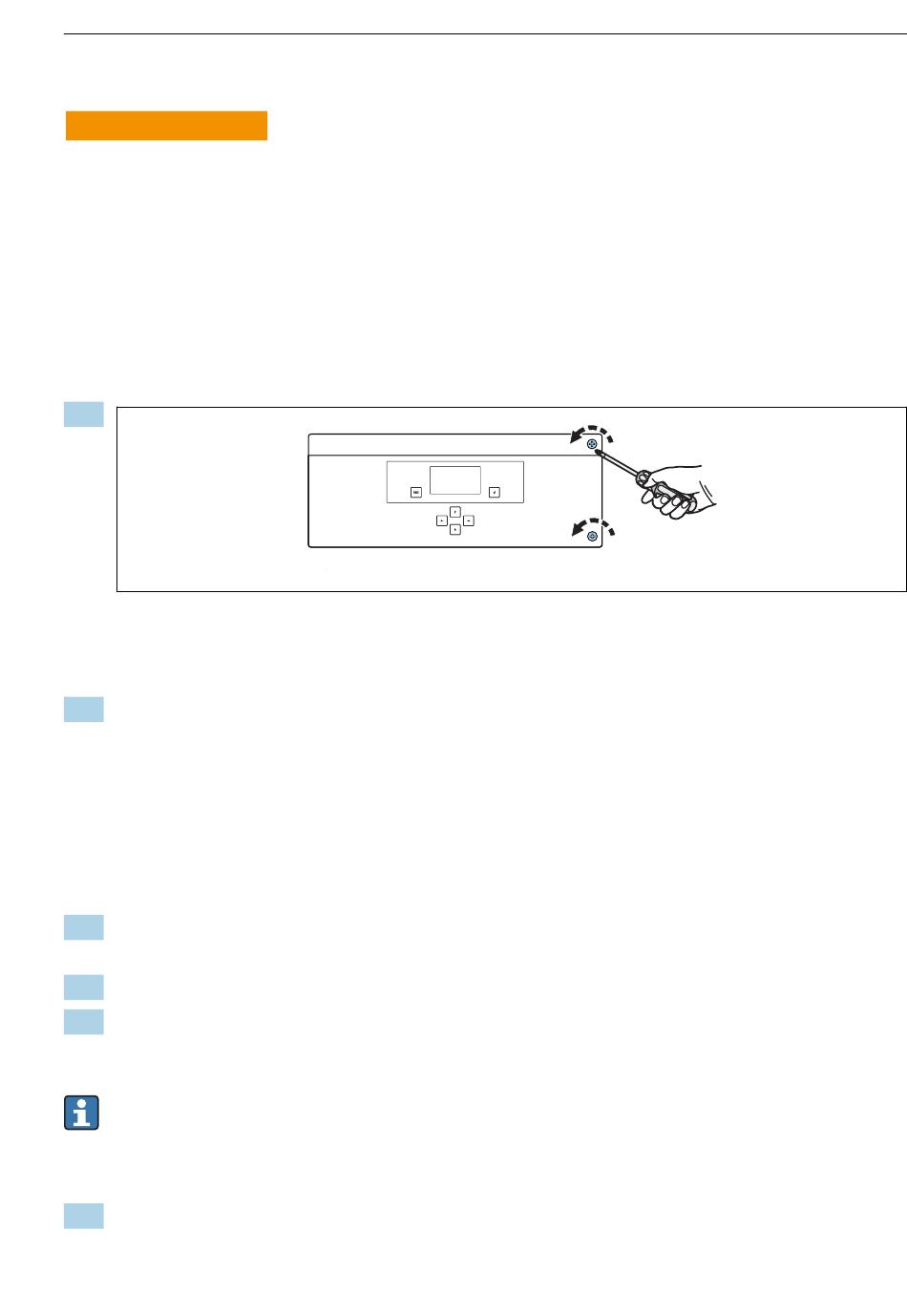

Behuizing elektronica-eenheid, schroeven op het deksel
Maak de schroeven op het deksel los met een PH2 Phillips-schroevendraaier.
2.
Open het deksel van de elektronica-eenheid naar links.
5.2.2
Aansluiten van de analoge uitgangen, digitale uitgangen en voedingsspanning
Aansluiten van de signaaluitgangen
De meetwaarde van het betreffende kanaal is beschikbaar als een stroomsignaal via de
analoge of digitale uitgangskaart. De analyzer kan maximaal 6 stroomuitgangen hebben,
afhankelijk van de uitvoering van het instrument.
1.
Installeer de kabels door de kabelwartels op de bodem van de elektronica-eenheid.
Positie en afmetingen van de kabelwartels .
2.
Installeer de aansluitkabels door de kabelwartels naar de elektronica-eenheid.
3.
Sluit de uitgangen aan conform het aansluitschema .
Aansluiten van de voedingsspanning
De analyzer is voorzien van een zekering, T 1,25 A, voor de 215 tot 240 V AC spanning.
Wanneer de analyzer wordt gebruikt met 100 tot 130 V AC, moet de zekering worden
vervangen door de meegeleverde T 2,5 A zekering. De zekering bevindt zich in het deksel
van de elektronica-eenheid.
1.
Installeer de kabels door de kabelwartels aan de achterkant van de elektronica-eenheid.
Positie en afmetingen van de kabelwartels .
Endress+Hauser
Elektrische aansluiting
A0033421
