Onderhoud
aandrijfsysteem
Olie van het voordifferentieel
vervangen (uitsluitend model-
len met vierwielaandrijving)
Onderhoudsinterval: Om de 800 bedrijfsuren
Olietype differentieel: Mobil 424 hydraulische olie
1. Plaats de machine op een horizontaal oppervlak, zet de
motor af, stel de parkeerrem in werking en verwijder
het sleuteltje uit het contact.
2. Reinig de omgeving van de aftapplug op de zijkant van
het differentieel (Figuur 51).
3. Plaats een opvangbak onder de aftapplug.

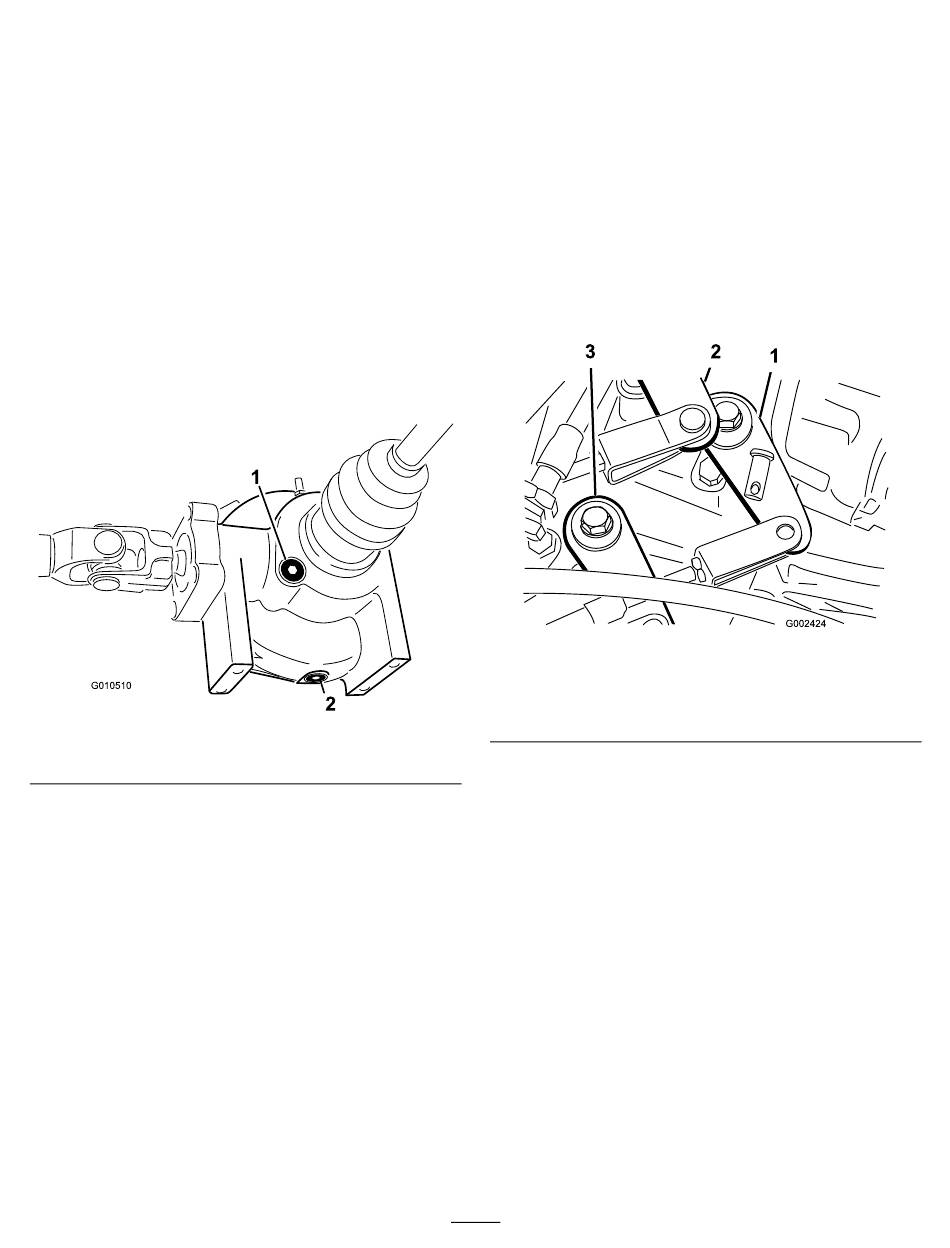

Figuur 51
1. Vul-/controleplug
4. Verwijder de aftapplug en laat de olie in de opvangbak
lopen.
5. Plaats de aftapplug terug wanneer er geen vloeistof
meer naar buiten stroomt, en zet deze goed vast.
6. Reinig de omgeving van de vul-/controleplug aan de
onderzijde van het differentieel.
7. Verwijder de vul-/controleplug en voeg de
voorgeschreven hydraulische olie toe tot de olie net
onder de opening staat.
8. Monteer de vul-/controleplug.
Cruisecontrol inspecteren
(uitsluitend modellen met
vierwielaandrijving)
Onderhoudsinterval: Om de 200 bedrijfsuren
2. Aftapplug
Inspecteer de cruisecontrol op scheuren, openingen of losse
klemmen. Als u beschadigingen aantreft, neem dan voor
reparatie contact op met een erkende Toro-distributeur.
Kabels van het
schakelmechanisme afstellen
Onderhoudsinterval: Na de eerste 10 bedrijfsuren
Om de 200 bedrijfsuren
1. Zet de schakelhendel in de neutraalstand.
2. Verwijder de gaffelpennen waarmee de kabels van het
schakelmechanisme zijn bevestigd aan de schakelarmen
van de transaxle (Figuur 52).
1. Schakelarm (1e naar
Achteruit)
2. Schakelarm (2e naar 3e)
3. Draai de contramoeren van de gaffelpennen los en
stel iedere gaffelpen zo af dat de speling van de kabel
ten opzichte van de opening in de schakelarm van de
transaxle naar voren en naar achteren even groot is
(met de speling van de schakelarm van de transaxle in
dezelfde richting).
4. Bevestig de gaffelpennen en draai de contramoeren
aan als u klaar bent.
Kabel van het 'hoog naar
laag'-mechanisme afstellen
Onderhoudsinterval: Om de 200 bedrijfsuren
1. Verwijder de gaffelpen waarmee de kabel van het 'hoog
naar laag'-mechanisme is bevestigd aan de transaxle
(Figuur 52).
2. Draai de contramoer van de gaffel los en pas de gaffel
zo aan, dat de gaffelopening is uitgelijnd met de
opening in de beugel van de transaxle.
47
Figuur 52
3. Schakelarm (Hoog naar
laag)
