Toro Workman HDX Installatie-Instructies

Toro Workman HDX Installatie-Instructies

Schakelaar voor voorste differentieel
Verberg thumbnails Zie ook voor Workman HDX:
Download deze handleiding
1
2
3
4
5
6
7
8
Inhoudsopgave
Schakelaar voor voorste differentieel
Workman
vierwielaandrijving
Modelnr.: 121-6337
WAARSCHUWING
CALIFORNIË
Proposition 65 Waarschuwing
Dit product bevat een chemische stof of
chemische stoffen waarvan de Staat Californië
weet dat ze kanker, geboorteafwijkingen
en schade aan het voortplantingssysteem
veroorzaken.
Voorbereiding van de
installatie van de set
1. Plaats de machine op een horizontaal oppervlak.
2. Zet de motor af, stel de parkeerrem in werking en
verwijder het sleuteltje.

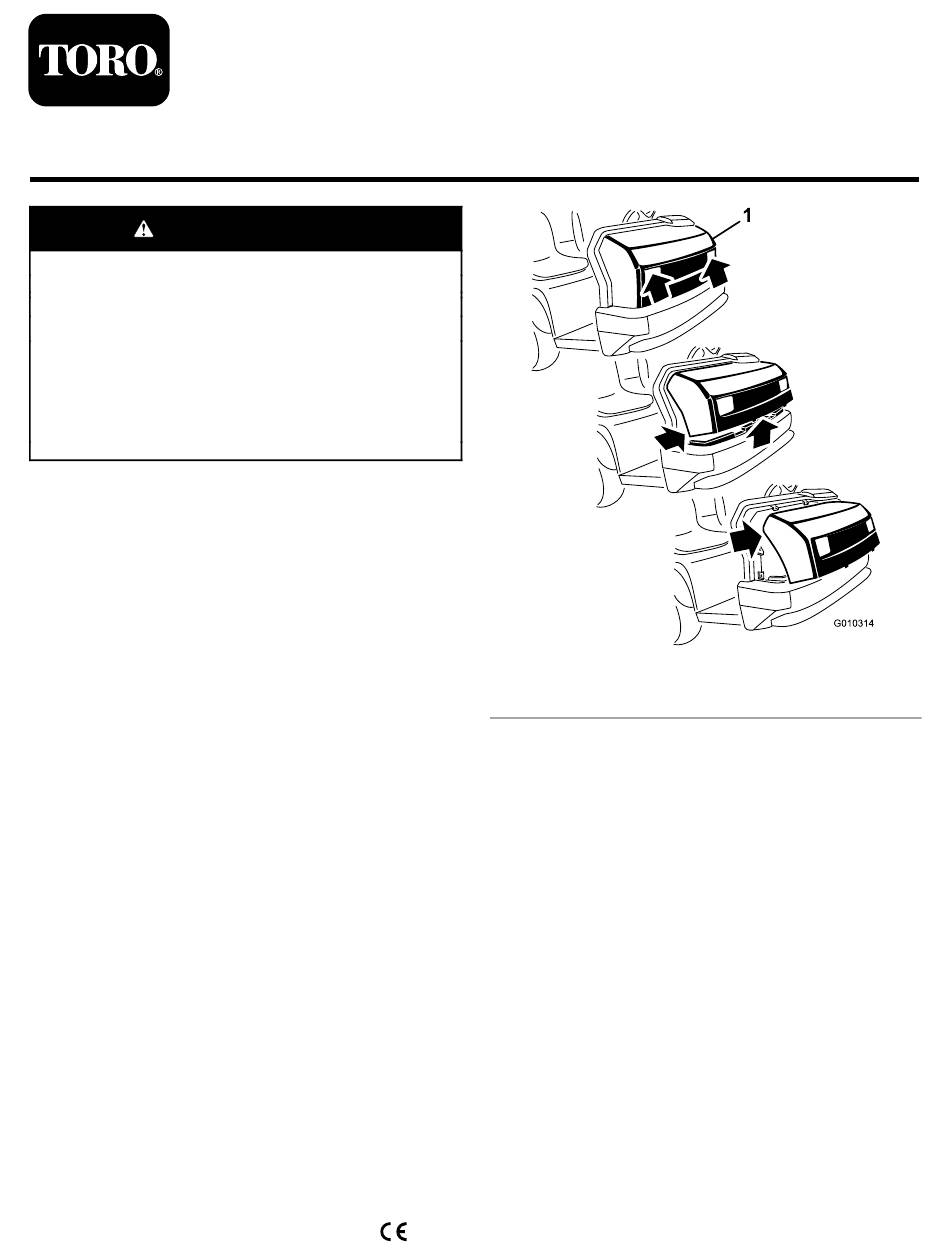

De motorkap verwijderen
1. Pak de motorkap beet via de openingen van de
koplampen en til de motorkap op om de onderste
montagelipjes uit de sleuven in de bumper te laten
klikken (Figuur 1).
© 2014—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
HDX/HDX-D multifunctionele voertuigen met
Registreer uw product op www.Toro.com.Vertaling van de oorspronkelijke tekst (NL)
1. Motorkap
2. Draai de onderkant van de motorkap omhoog tot u
de bovenste montagelipjes uit de sleuven in het frame
kunt klikken (Figuur 1).
3. Draai de bovenzijde van de motorkap naar voren en
koppel de bedrading van de koplampen los (Figuur 1).
4. Verwijder de motorkap.
De koppelingsschakelaar
plaatsen
In de koppelingsbeugel boren
1. Lijn het boorsjabloon uit aan de bovenrand, het
draagvlak, de onderste rand en de rechterzijde van de
steunbeugel van het koppelingspedaal (Figuur 2).
Alle rechten voorbehouden *3378-789* B
Gedrukt in de VS
Form No. 3378-789 Rev B
Installatie-instructies
Figuur 1
Inhoudsopgave
loading

Gerelateerde Handleidingen voor Toro Workman HDX

Samenvatting van Inhoud voor Toro Workman HDX

  • Pagina 1 (Figuur 2). © 2014—The Toro® Company Registreer uw product op www.Toro.com.Vertaling van de oorspronkelijke tekst (NL) Alle rechten voorbehouden *3378-789* B 8111 Lyndale Avenue South Gedrukt in de VS...

  • Pagina 2: De Koppelingsschakelaar Plaatsen

    4. Lijn de schakelaarbeugel en de schakelaar uit met de voorzijde van de steunbeugel voor het koppelingspedaal (Figuur 4). Figuur 2 Figuur 4 1. Steunbeugel (bovenrand) 3. Steunbeugel (onderste rand) 1. Beugel van de schakelaar 4. Steunbeugel 2. Boorsjabloon 4. Steunbeugel (rechterzijde) (koppelingspedaal) 2.

  • Pagina 3: De Remschakelaar Vervangen

    5. Lijn de gaten in de schakelaarbeugel uit met de gaten die u geboord hebt in de steunbeugel (Figuur 4). 6. Bevestig de schakelaarbeugel aan de steunbeugel voor het koppelingspedaal. Gebruik hiervoor de 2 bouten en 2 borgmoeren (Figuur 4). De remschakelaar vervangen De remschakelaar met 2 contacten verwijderen...
  • Pagina 4 Figuur 7 1. Kabelboom van 4. Stekker met 2 contacten schakelaar (remschakelaar) 2. 2 contrastekkers 5. 4 contrastekkers (vertragingstimer) (remschakelaar) 6. 2 contrastekkers 3. Stekker met 2 contacten (vertragingstimer) (koppelingsschakelaar) Figuur 8 1. 2 contrastek- 5. Chassisbuis 9. Steunbeugel 2. Leid de kabelboomaftakking van de schakelaar van de kers (vertra- (rempedaal) vertragingstimer als volgt:...

  • Pagina 5: De Kabelboom Aansluiten

    B. Verwijder het accudeksel van de accubasis (Figuur 10). C. Neem de pluskabel van de pluspool (Figuur 11). Opmerking: Zorg dat de klem de accupool niet raakt. Figuur 9 1. Steunbeugel 4. Stekker met 2 contacten (koppelingspedaal) (remschakelaar) 2. 2 contrastekkers 5.
  • Pagina 6 Figuur 13 1. Stekker met 2 contacten 3. Vertragingstimer (kabelboom van de machine) 2. Stekker (vertragingstimer) Figuur 12 C. Sluit de stekker met 2 contacten van de schakelaarkabelboom aan op de parallelschakeling 1. 2 contrastekkers 4. Stekker met 2 contacten (koppelingsschakelaar) (remschakelaar) (Figuur 14).

  • Pagina 7: De Kabelboom En De Schakelaars Testen

    5. Bevestig de kabelboom als volgt: A. Maak de kabelboom van de vertragingstimer met een kabelbinder vast aan de chassisbuis tussen de relais (Figuur 15). G022052 Figuur 16 1. Kriksteunpunt aan de voorzijde 3. Ondersteun de machine met kriksteunen. De kabelboom en de schakelaars testen Opmerking: Er zijn 2 mensen nodig om de kabelboom Figuur 15 en de schakelaars te testen.

  • Pagina 8: De Motorkap Plaatsen

    De motorkap plaatsen B. Steek de sleutel in het contact en draai deze naar de stand Aan. 1. Breng de onderkant van de motorkap op één lijn met Belangrijk: Start de motor niet. de bovenkant van de bumper (Figuur 1). C.
