Montagehandleiding
3.5 Montage accumulatorset vering 607336
Als de bedieningskast is uitgevoerd met hydraulische hoogteregeling met extra functie hydro-
vering moet er een geschikte plaats worden bepaald om de accumulatorset aan het chassis
van de oplegger/aanhanger te monteren.
Procedure:
Houd tijdens de montage van de accumulatorset 607366 rekening met het volgende.
Monteer de accumulatorset;
n
volgens de aangegeven bemating (zie Afb.3-15) en (zie Afb.3-16)
n
plaats leidingen van de kringen aan de beide zijden van de accumulatorset.
n
met de verschillende leidingdiameters 15 L en 18 L van de accumulatorset naar de veer-
cilinders toe.
n
en zorg dat bij 18L leidingen dat deze kort zijn. Vermijd bochten en koppelingen.
n
volgens het leidingverloop naar de veercilinders zie 2D- CAD tekening.
n
voorkom direct contact tussen het montageoppervlak en de accumulatorset i.v.m. gal-
vanische corrosie.
n
plaats de accumulatorset tegen het chassis van de oplegger/aanhanger, met 6 bouten
(M8 staalkwaliteit 8.8) en moeren (niet in levering). Draai deze met een aanhaalmoment
van 25 Nm aan.

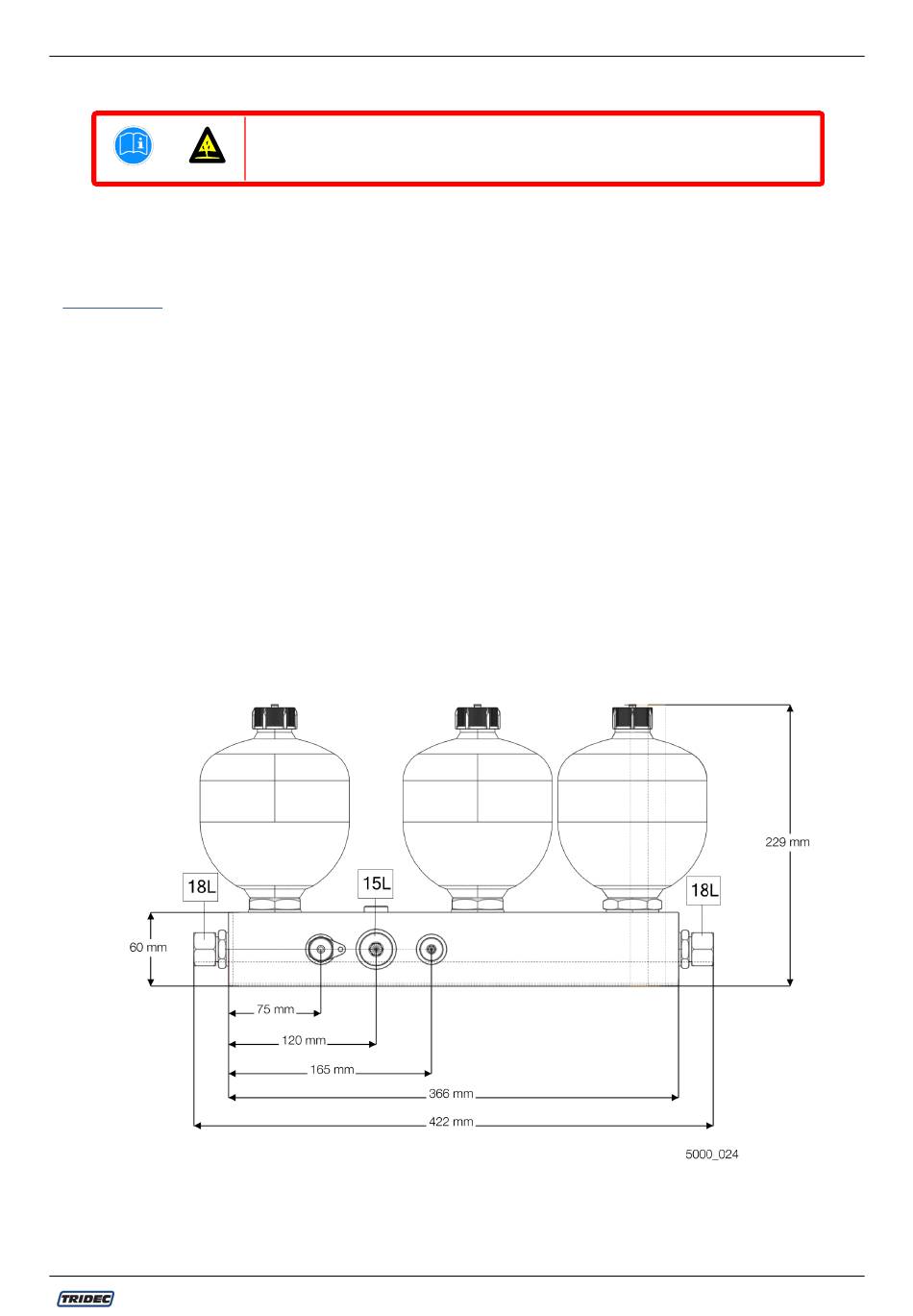

Afb.3-15
Artikel. no.: 161016 NL-0
In het hydraulisch systeem van de vering moet op elke kring
een accumulatorset worden aangesloten
20
1700 Tritronic 2016 systeem
Uitgave 07/2019
