Montagehandleiding
Afb.3-27

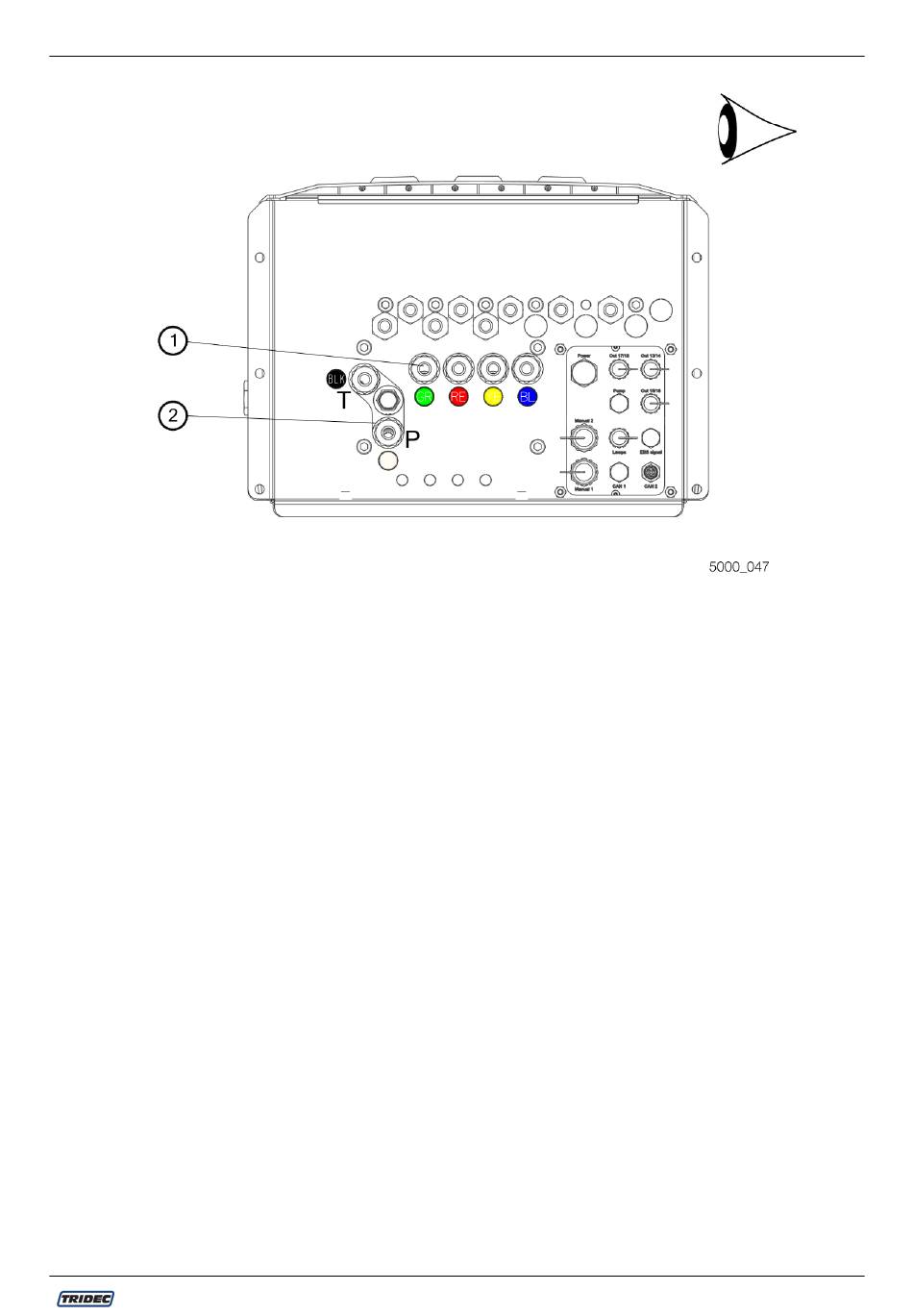

De aggregaatkast heeft aan de linker en rechter zijde 2 hydrauliekaansluitingen (zie Afb.3-
28);
1. Aansluiting (P=pers) met de olieuitvoer vanuit de aggregaatkast. De aansluiting is te her-
kennen aan de witte sticker op de aggregaatkast en de witte sticker op de hydrauliekkast.
2. Aansluiting (T=retour) waar de olieretour vanuit het systeem op wordt aangesloten.
Deze aansluiting is te herkennen aan de zwarte sticker op de aggregaatkast en zwarte
sticker op de bedieningskast.
Let op dat er in deze retourleiding naar het reservoir een filter geplaatst moet worden (zie
"Montage retourfilter" op pagina16).
Sluit leidingen/slangen aan volgens het hydrauliekschema op de 2D-CAD tekening. Dit is
orderafhankelijk (zie Afb.3-29)
Artikel. no.: 161016 NL-0
33
1700 Tritronic 2016 systeem
Uitgave 07/2019
