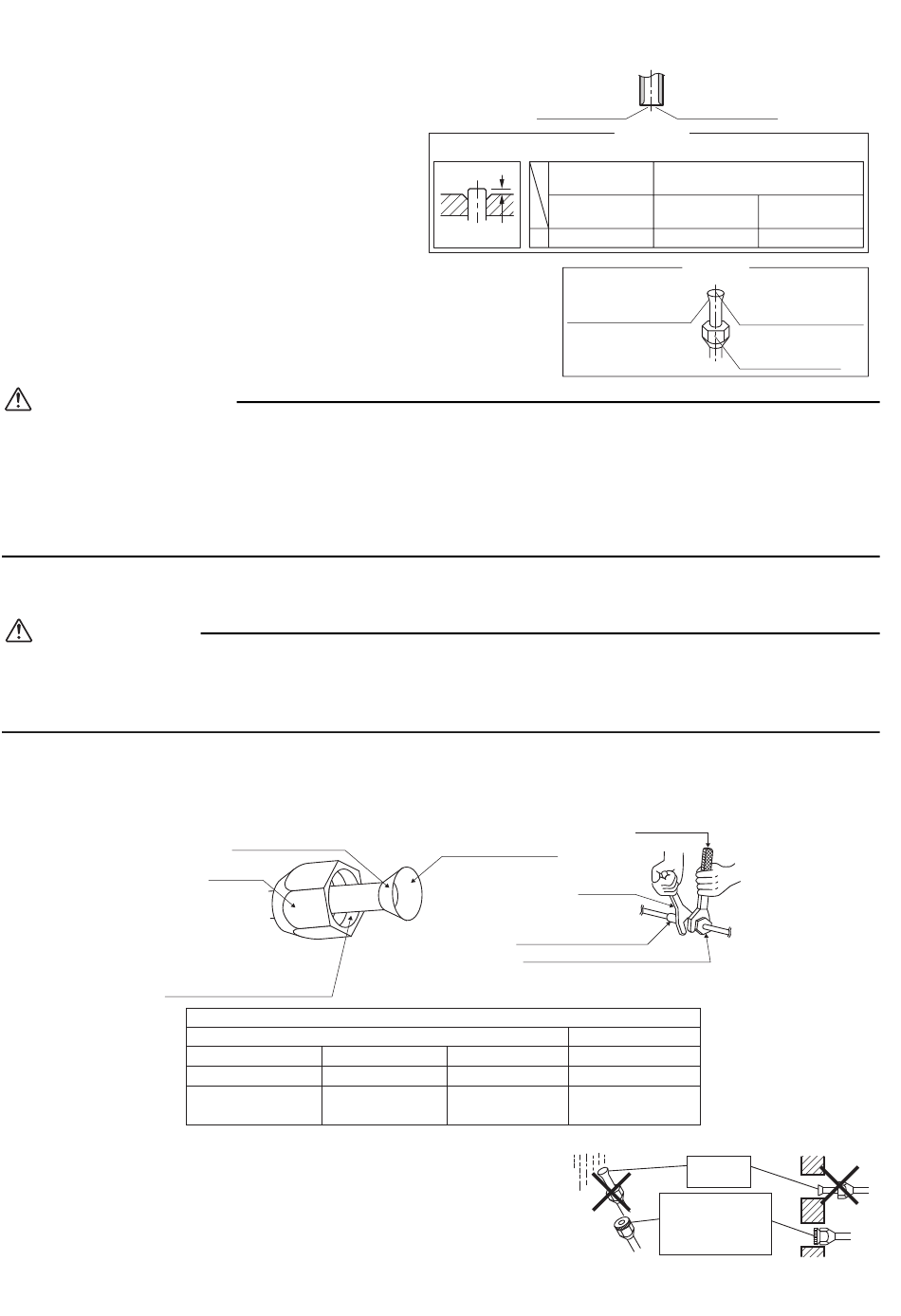

De koelmiddelleidingen aansluiten
1.
Het uiteinde van de leiding
verbreden
1) Snijd het uiteinde van de buis af met een
buissnijder.
2) Verwijder de bramen en houd daarbij het
afgesneden vlak omlaag, zodat er geen bramen
in de buis kunnen komen.
3) Plaats de afgeronde moer op de buis.
4) Verbreed de buis.
5) Controleer of de verbreding goed werd uitgevoerd.
WAARSCHUWING
• Gebruik geen minerale olie op het verbreed gedeelte.
• Zorg ervoor dat er geen minerale olie in het systeem kan binnendringen, omdat de levensduur van de units anders kleiner wordt.
• Gebruik nooit buizen die al op vorige installaties gebruikt werden. Gebruik enkel onderdelen die samen met de unit
geleverd werden.
• Installeer nooit een droger op deze R32-unit om zijn levensduur te kunnen blijven garanderen.
• Het droogmateriaal kan oplossen en het systeem beschadigen.
• Een onvolledige verbreding kan lekken van koelgas veroorzaken.
2.
Koelmiddelleidingen
VOORZICHTIG
• Gebruik de wartelmoer bevestigd op de hoofdunit. (Om te beletten dat deze ooit zou barsten.)
• Om geen gaslekken te hebben, breng alleen onbevriesbare olie aan op de binnenkant van de wartelmoer/verbreed
gedeelte. (Gebruik onbevriesbare olie voor R32)
• Gebruik momentsleutels om de wartelmoeren vast te draaien om deze niet te beschadigen en om geen gaslekken te hebben.
Breng het midden van beide verbrede gedeelten op één lijn en draai de afgeronde moeren 3 of 4 slagen met de hand vast.
Draai ze daarna volledig vast met de momentsleutels.
Smeer geen koelolie op de
wartelmoer om te vermijden
dat deze met een te groot
aanhaalmoment wordt vastgedraaid.
2-1. Voorzichtig met deze leidingen
1) Zorg ervoor dat er geen stof en vochtigheid in de buis via het open
uiteinde kunnen binnendringen.
2) Alle bochten in de leidingen dienen zo soepel mogelijk gemaakt te
worden. Gebruik een buisbuiger om bochten te maken.
11
Breng geen koelolie aan
op de buitenkant.
Wartelmoer
Gaszijde
Klasse 15, 20, 25, 35 Klasse 42, 50, 60
3/8"
32,7-39,9 N • m
49,5-60,3 N • m
(330-407 kgf • cm)
(505-615 kgf • cm)
Doe dit exact op de plaats getoond op de onderstaande afbeelding.
A
Stempel
[Olie aanbrengen]
Smeer koelolie op de
binnenkant van de tromp.
Verbinding van de leidingen
Voor verbrede uiteinden bedoelde moer
Aanhaalkoppel wartelmoer
Klasse 71
1/2"
5/8"
61,8-75,4 N • m
(630-770 kgf • cm)
(Snijd exact af in
rechte hoeken.)
Verwijder bramen.
Optrompen
Trompgereedschap
Normaal trompgereedschap
voor R32
Koppelingstype
Koppelingstype
(star type)
A
0-0,5 mm
1,0-1,5 mm
Controleer
De binnenkant van de
verbreding mag geen
barsten of gebreken
vertonen.
[Vastdraaien]
Momentsleutel
Moersleutel
Vloeistofzijde
1/4"
14,2-17,2 N • m
(144-175 kgf • cm)
Plaats zeker
een dop.
Regen
Indien geen trompdop
beschikbaar is, dek dan
de trompopening af met
tape, zodat er geen vuil
of water in kan komen.
Vleugelmoertype
(Imperiaal-type)
1,5-2,0 mm
Het uiteinde van de buis
moet gelijkmatig en
volgens een perfecte
cirkel verbreed worden.
Zorg ervoor dat de
wartelmoer past en
erop zit.
Muur
