De binnenunit installeren
1.
De montageplaat installeren
• De montageplaat moet worden geïnstalleerd op een muur die het gewicht van de binnenunit kan dragen.
1) Maak de montageplaat tijdelijk vast aan de muur, zorg dat het paneel waterpas staat en markeer de boorpunten op de muur.
2) Maak de montageplaat vast aan de muur met schroeven.

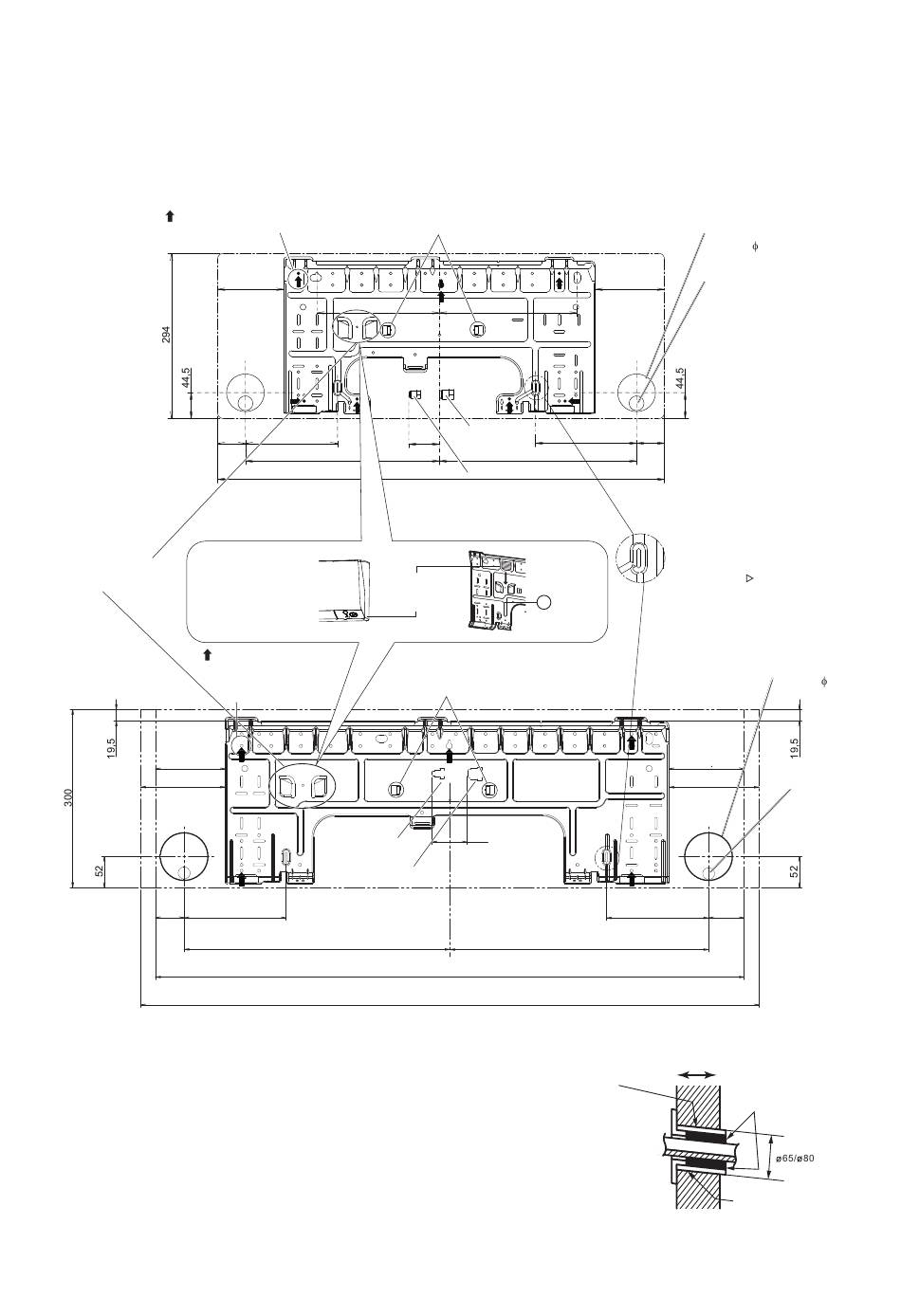

Aanbevolen bevestigingsplaatsen en afmetingen van de montageplaat
Klasse 15/20/25/35/42:
Steek het deksel van de
buisopening in deze zak.
Klasse 50/60/71:
48
2.
Een muurgat boren en een in de muur verwerkte leiding installeren
• Voor muren met een metalen frame of metalen plaat moet u een in de
muur verwerkte leiding en muurafdekking in het doorvoergat gebruiken
om hitte, elektrische schok of brand te voorkomen.
• Kit de speling rond de leidingen af om waterlekkage te voorkomen.
1) Boor een doorvoergat van 65 mm in de muur zodat het naar beneden
toe afloopt naar buiten.
2) Plaats een muurleiding in het gat.
3) Plaats een muurafdekking in de muurleiding.
4) Nadat de koelleidingen, bedrading en afvoerleidingen afgewerkt zijn,
dient u de speling rond het gat af te kitten.
5
Aanbevolen bevestigingsplaatsen voor
de montageplaat (7 plaatsen in totaal)
137
68
170
337
Het weggenomen
deksel van de
buisopening kan
in de zak van de
montageplaat
worden bewaard.
Aanbevolen bevestigings-
plaatsen voor de
montageplaat
(5 plaatsen in totaal)
117
142
Uiteinde
BUISGATMIDDEL-
vloeistofleiding
PUNT: 170 mm
NAAR LINKS
Uiteinde gasleiding
170
447
Zet een waterpas
op deze lipjes.
213
237
A
Uiteinde
50
gasleiding
337
Uiteinde vloeistofleiding
810
Weggenomen
deksel van de
buisopening
Zet een waterpas
op deze lipjes.
60
(Beschrijving van achterzijde)
990
1040
(Beschrijving van voorzijde)
Gat doorheen
de muur 65
Plaats afvoerslang
137
170
68
Gebruik een meetlint zoals
op de afbeelding getoond.
Zet het uiteinde van het
meetlint op
A
Montage-
plaat
126,5
151,5
BUISGATMIDDEL-
PUNT: 170 mm
NAAR LINKS
A
170
435
Binnenkant
In de muur
ingebouwde leiding
(ter plaatse te voorzien)
Muurgatafdekking
(ter plaatse te voorzien)
.
Gat doorheen
de muur 80
Plaats
afvoerslang
60
Buitenkant
Opvulling
In de muur ingebouwde leiding
(ter plaatse te voorzien)
Nederlands
