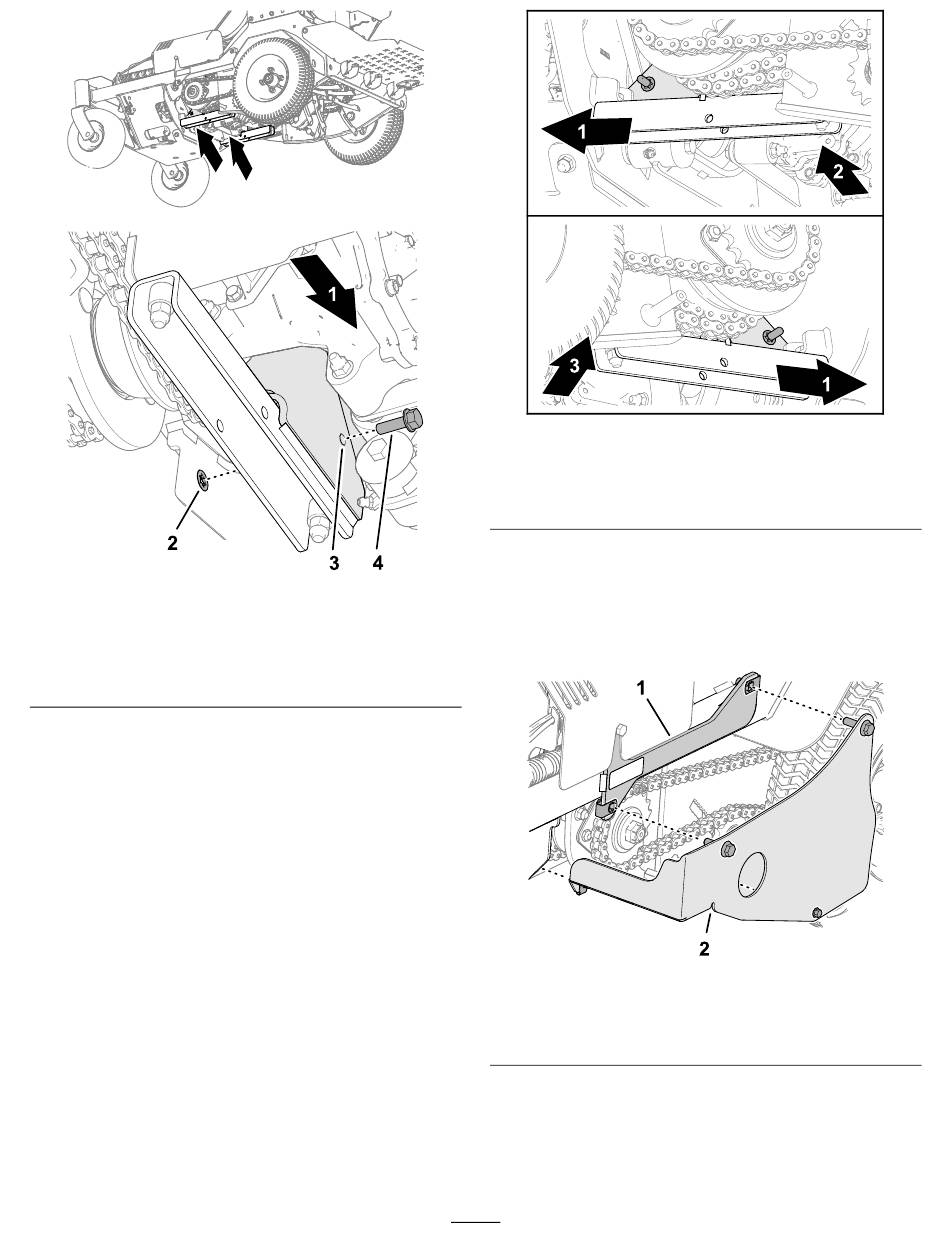

Figuur 10
1. Voorzijde van de machine
2. Borgring (5/16")
4.
Bevestig de tapbout aan de beugel
met een borgring (5/16").
g349723
g349722
3. Montagebeugel van het
hydraulische systeem
4. Tapbout met flenskop
(5/16" x 1")
(Figuur
10)
1. Voorzijde van de machine
2. Linkerkant van de machine
De kettingkasten monteren
1.
Lijn de flenskopbouten van de CE-kettingkast
uit met de clipmoeren en het afstandsstuk met
schroefdraad op de machine
Linker CE-kettingkast afgebeeld
1. Schermbevestiging
2.
Monteer de CE-kettingkast losjes aan de
machine met de flenskopbouten.
3.
Draai de tapbouten met flenskop vast zoals
getoond in
Figuur
6
Figuur 11
3. Rechterkant van de
machine
(Figuur
12).
Figuur 12
2. CE-Kettingkast
13.
g349721
g349735
