4WD Sensor set
Workman
Modelnr.: 137-2795
Veiligheid
Veiligheids- en instructiestickers
Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder
en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of
ontbrekende stickers.
1. Knop 4x4 inschakelen
1. 4x4 automatisch inschakelen – uit
© 2017—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
HDX vierwielaangedreven werkvoertuig
137-9896
137-9895
Registreer uw product op www.Toro.com.Vertaling van de oorspronkelijke tekst (NL)
decal137-9896
decal137-9895
Alle rechten voorbehouden *3417-800* A
Form No. 3417-800 Rev A
Installatie-instructies
Gedrukt in de VS

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor Toro Workman HDX

Samenvatting van Inhoud voor Toro Workman HDX

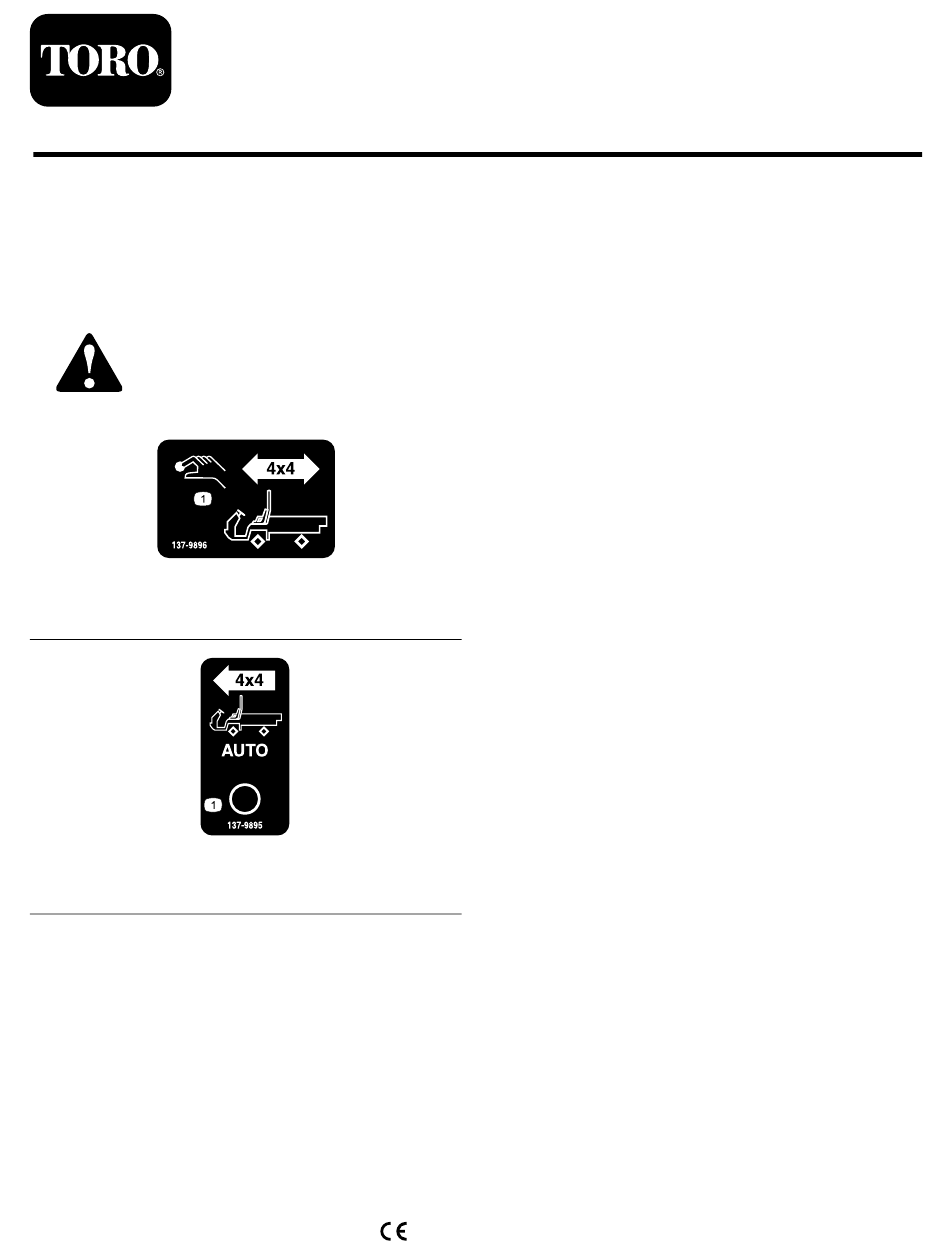

  • Pagina 1 1. Knop 4x4 inschakelen decal137-9895 137-9895 1. 4x4 automatisch inschakelen – uit © 2017—The Toro® Company Registreer uw product op www.Toro.com.Vertaling van de oorspronkelijke tekst (NL) Alle rechten voorbehouden *3417-800* A 8111 Lyndale Avenue South Gedrukt in de VS Bloomington, MN 55420...

  • Pagina 2: Inhoudsopgave

    Installatie Losse onderdelen Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd. Hoeveel- Omschrijving Gebruik heid – Geen onderdelen vereist – Geen onderdelen vereist De machine klaarmaken voor de montage. 4WD sensor Gaffel en as Sensorring De 4WD sensor monteren. Sensorbeugel Bolkopschroef –...

  • Pagina 3: Het Voordifferentieel Testen

    Het voordifferentieel testen Zet de motor af en haal het sleuteltje uit het contact. Doe het volgende om er zeker van te zijn dat het Laat de machine afkoelen. voordifferentieel klaar is voor deze set: Opmerking: U kunt de machine ophijsen om Schakel de machine in, zet de parkeerrem vrij de onderkant beter te kunnen bereiken.

  • Pagina 4: Bolkopschroef

    schroefdraad van de bolkopschroef en monteer de sensorring op de gaffel en as met de bolkopschroef. g216518 Figuur 2 g216552 1. Aandrijfas 3. Sensorring Figuur 4 2. Gaffel en as 4. Bolkopschroef met schroefdraadborgmiddel 1. Gaffel en as 3. Instelmoeren van de sensor 2.

  • Pagina 5: De Kabelboom, Schakelaar En Knop Monteren

    De kabelboom, schakelaar en knop monteren Opmerking: Leid de kabelboom uit de buurt van hete en bewegende delen en zet deze naar behoefte vast met kabelbinders. Sluit de lege vrouwelijke connector voor de 4WD sensor aan op de mannelijke connector met 3 contacten van de kabelboom van de set (Figuur g219737...
  • Pagina 6 g218312 Figuur 9 1. Bovenkant van de 3. Snelheidssensor, transaxle vrouwelijke connector 2. Snelheidssensor, 4. Achterste buisframe g218172 mannelijke connector Figuur 8 Bovenaanzicht, niet alle onderdelen zijn afgebeeld Sluit de naburige mannelijke en vrouwelijke 1. Aansluiting 4WD sensor 5. Onderste buisframe connectors van de kabelboom in de set aan op de lege mannelijke en vrouwelijke connectors 2.

  • Pagina 7: Relais

    bestaande kabelboom (Figuur 8) totdat deze uit het zijframe komt bij de kruisbuisframe aan de voorkant. Leid de kabelboom uit de set naar beneden langs het onderste buisframe rechts (Figuur 11) en bevestig het relais op de bestaande kabelboom met een kabelbinder. g218468 Figuur 12 1.
  • Pagina 8 g218479 Figuur 13 1. Connector voorste 4. Kabelboom van set aandrijfas g225043 2. Onderste buisframe rechts 5. Bestaande kabelboom Figuur 14 3. Connector differentieel 1. Gat 6,4 mm van de 3. Boor een gat van 15,8 mm linkerkant van het bedieningspaneel Leid het resterende deel van de set kabelboom in de set langs bestaande kabelboom, naar het...

  • Pagina 9: Tuimelschakelaar

    g218300 Figuur 15 1. Bovenkap en moer 2. Knop g218502 Figuur 17 Leid het overgebleven deel van de kabelboom in de set langs de bestaande kabelboom, naar het 1. Connector met 8 contacten 2. Tuimelschakelaar dashboard en langs de steunbuis (Figuur 16).

  • Pagina 10: Inschakelen Van De Vierwielaandrijving

    Gebruiksaanwijzing Inschakelen van de vierwielaandrijving Om automatische inschakeling van de vierwielaandrijving mogelijk te maken drukt u de bovenkant van de tuimelschakelaar in voor de 4 stand (Figuur 20). g227242 Figuur 18 g227244 Figuur 20 1. Hoofdkabelboom 3. Brandstofpomp 2. Vrouwelijke connector van 1.

  • Pagina 11: Opmerkingen

    Opmerkingen:...
