Onderdelen
Onderdelen luchtklep
1. Breng vet aan op alle O-ringen, pakkingen en
afdichtingen.
A

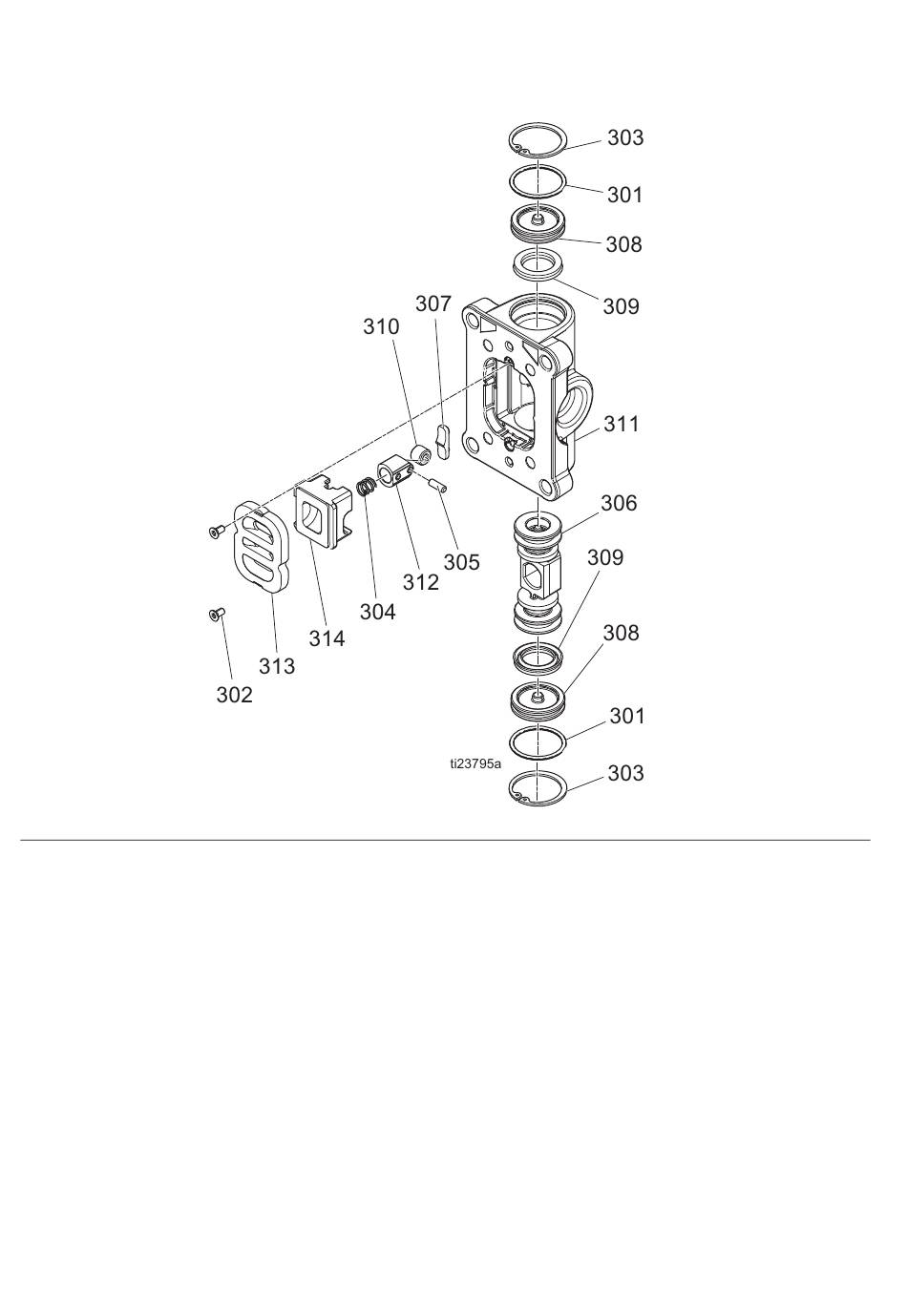

. 13: Onderdelen luchtklep
FB
Onderdelenlijst luchtklep
Ref.
Onderdeel Beschrijving
†
---
O-RING, 018 buna
301
†
% ---
SCHROEF, M3, zelftappend
302
---
RING, borg-, 1,0
303
304
---
VEER, pal-, klein
305
---
PEN, arrêteer-, klein
306
---
ZUIGER, luchtventiel-, klein
307
---
KAM, arrêteerinrichting
308
---
PLUG, luchtventiel-, klein
†
---
DICHTING, U-vormig,
309
afgeschuinde lip
310
---
ROL, arrêteer-, klein
22
Ref.
Onderdeel Beschrijving
Aantal
311
---
2
312
---
2
313
---
2
314
---
1
1
† Opgenomen in de Luchtmotordichtingsset. Zie pagina
1
Inbegrepen in de reparatieset voor luchtventielen
1
Zie pagina 25.
2
Zit in de Eindkapset luchtventiel. Zie pagina
2
% Inbegrepen in schroevenset. Zie pagina
1
HUIS, luchtventiel-, klein, npt
ZUIGER, arrêteer-, klein, gefreesd
PLAAT, luchtventiel, gefreesd
KAP, luchtventiel-, gefreesd
25
.
Aantal
1
1
1
1
25
.
25 .
334902B
