4.6. Aansluiten motor op de frequentieregelaar
D e frequentieregelaar stuurt een puls gemoduleerd spanningssignaal (PWM) uit. Voor motoren die niet geschikt zijn voor
frequentieregelaars zijn extra maatregelen noodzakelijk. Een uitgangsfilter moet dan worden toegepast. Neem voor meer
informatie contact op met uw leverancier.
D e motor moet worden aangesloten op de klemmen U, V, en W d.m.v. een afgeschermde 3- of 4-aderige kabel. Wanneer
er een 3-aderige kabel wordt gebruikt moet de afscherming worden gebruikt als aardingsgeleider. Let hierbij wel op dat de
doorsnede van de afscherming minimaal gelijk is aan de doorsnede van een van de fasen en dat het materiaal ook gelijk is. Bij
een 4-aderige motorkabel moet de doorsnede van de aardleider minimaal gelijk zijn aan de doorsnede van een van de fasen en
het materiaal moet ook gelijk zijn.
D e aardklem van de motor moet zijn verbonden met een van de aardklemmen van de regelaar.
O m te voldoen aan de Europese EMC-richtlijnen, moet een geschikte afgeschermde kabel worden gebruikt. Gevlochten of
"twisted" type afgeschermde kabel waarbij het scherm ten minste 85% van het kabeloppervlak beslaat, en moet zijn ontworpen
met een lage impedantie voor HF-signalen. Installatie in een geschikte stalen of koperen buis is over het algemeen ook
acceptabel.
D e afscherming moet aan de motorzijde aan aarde worden gelegd met behulp van een EMC wartel die met een zo groot
mogelijk oppervlak contact maakt met de behuizing van de motor.
D e afscherming moet bij de montage in een schakelkast d.m.v. een EMC beugel zo dicht mogelijk bij de regelaar aan aarde
worden gelegd.
I nstalleer nooit een mechanische of elektromechanische schakelaar tussen de frequentieregelaar en de motor. Wanneer een lokale
isolator dicht bij de motor is geïnstalleerd, moet deze worden vergrendeld met het besturingscircuit van de frequentieregelaar om
ervoor te zorgen dat de frequentieregelaar wordt uitgeschakeld wanneer de motor wordt geïsoleerd.
4.7. Aansluiten motorklemmenbox
Standaard kortsluitanker motoren zijn gewikkeld voor een bepaalde spanning (spoelspanning). Dit wordt weergegeven op het
typeplaatje van de motor (laagste spanning van de twee). De spoelspanning tezamen met de voedingsspanning bepalen of de
motor in ster of in driehoek moet worden gezet. In ster moet altijd de hoogste voedingspanning worden gekozen.
Voedingsspanning
230
400 / 460
575
400
575
www.invertekdrives.com
Motorspanning
230 / 400
400 / 690
575 / 1000
230 / 400
330 / 575

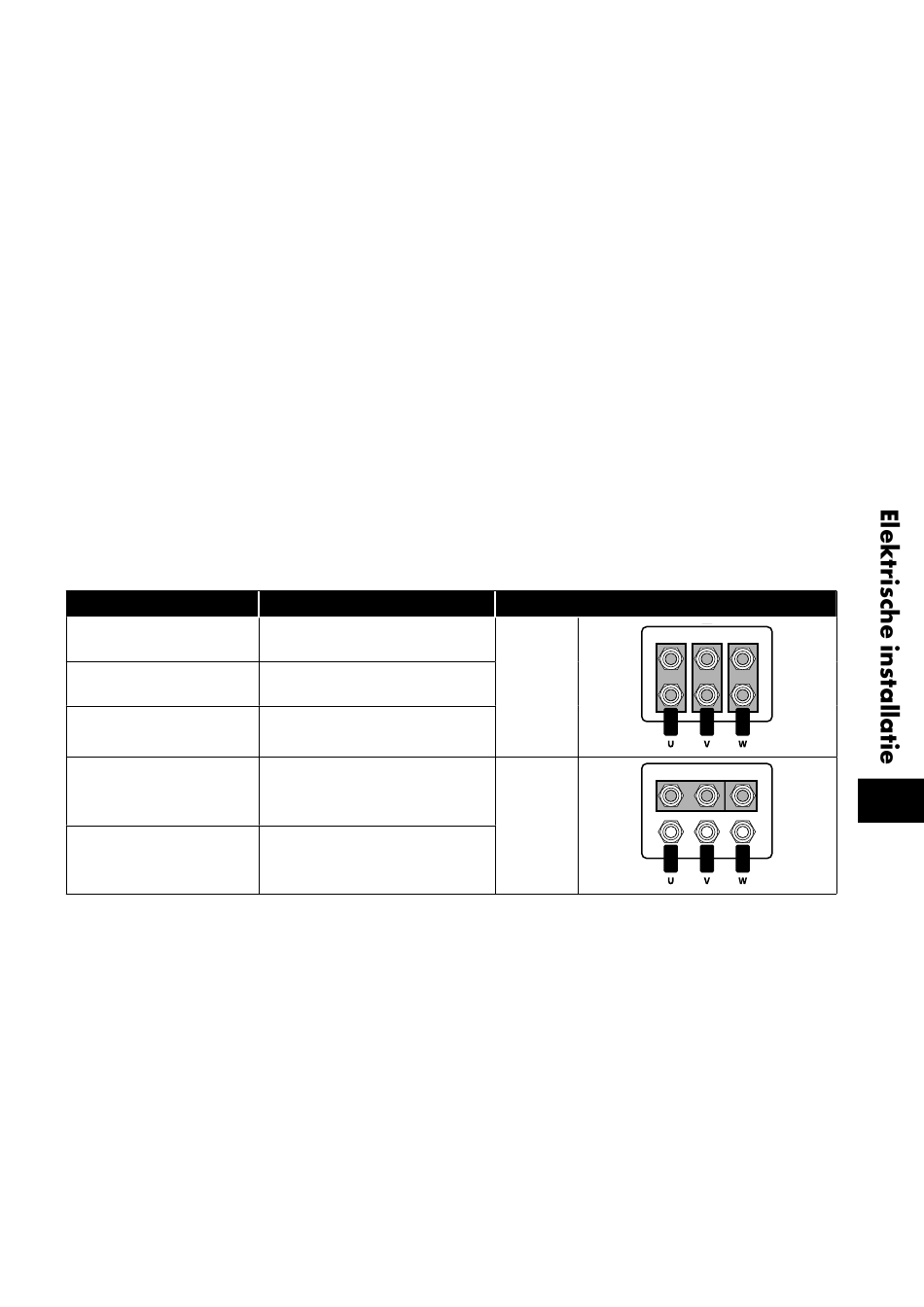

Aansluitingen
Driehoek
∆
Ster
⅄
Versie 3.11 | Optidrive Eco gebruikershandleiding | 25
