Voorzichtig!
Als blokkeer verwarming is geactiveerd, is de
min. aanvoerleiding niet van toepassing.
Schakelaar extern, geforceerd regelen
circulatiepomp
Als extern geforceerd regelen van de circulatiepomp
bronsysteem gebruikt wordt, kan dit worden aangeslo-
ten op klemmenstrook X6 op de ingangskaart (AA3), die
achter het voorpaneel zit.
De circulatiepomp kan geforceerd worden geregeld door
een potentiaalvrije schakelaar aan te sluiten op de in
menu 5.4 gekozen ingang, zie pagina 48.
Een gesloten schakelaar betekent dat de circulatiepomp
actief is.
Contact voor activering van "tijdelijk in luxe"
Er kan een externe schakeling worden aangesloten op
de F1255PC voor het activeren van de warmtapwater-
functie "tijdelijk in luxe". De schakelaar moet potentiaal-
vrij zijn en worden aangesloten op de geselecteerde in-
gang (menu 5.4, zie pagina 48) op klemmenstrook X6
op de ingangsprintplaat (AA3).
"tijdelijk in luxe" is geactiveerd zolang het contact is ge-
sloten.
Contact voor activering van "externe instelling"
Er kan een externe contactfunctie worden aangesloten
op de F1255PC om de aanvoertemperatuur en de kamer-
temperatuur te wijzigen.
Als de schakelaar is gesloten, verandert de temperatuur
in °C (als de ruimtesensor is aangesloten en geactiveerd).
Indien er geen ruimtesensor is aangesloten of geacti-
veerd, wordt de gewenste wijziging van "temperatuur"
(verschuiving stooklijn) met het aantal geselecteerde
stappen ingesteld. De waarde kan worden ingesteld
tussen -10 en +10.
klimaatsysteem 1
■
De schakelaar moet potentiaalvrij zijn en worden
aangesloten op de geselecteerde ingang (menu 5.4,
zie pagina 48) op klemmenstrook X6 op de ingangs-
printplaat (AA3).
De waarde voor de wijziging wordt ingesteld in menu
1.9.2, "externe instelling".
klimaatsysteem 2 - 8
■
Voor externe afstelling van klimaatsystemen 2 tot 8
zijn accessoires vereist (ECS 40 of ECS 41).
Zie het installateurshandboek van het accessoire voor
installatie-instructies.
Contact voor activering van ventilatorsnelheid
LET OP!
De externe contactfunctie functioneert uitslui-
tend wanneer de accessoire FLM is geïnstalleerd
en geactiveerd.
26
Hoofdstuk 5 |
Elektrische aansluitingen
Er kan een extern contact worden aangesloten op de
F1255PC voor het activeren van één van de vier ventila-
torsnelheden. De schakelaar moet potentiaalvrij zijn en
worden aangesloten op de geselecteerde ingang (menu
5.4, zie pagina 48) op klemmenstrook X6 op de ingangs-
printplaat (AA3). Als de schakelaar sluit, wordt de gese-
lecteerde ventilatorsnelheid geactiveerd. De normale
snelheid wordt hervat als het contact weer open is.
NV 10, druk-/niveau-/stromingsregelaar
bronvloeistof
Als een niveausensor (accessoire NV10) gewenst is voor
de broninstallatie, kan deze worden aangesloten op de
geselecteerde ingang (menu 5.4, zie pagina 48) op
klemmenstrook X6 op de ingangsprintplaat (AA3).
Er kunnen ook druk- en stromingsvoelers worden aange-
sloten op de ingang.
De ingang moet gesloten zijn tijdens normaal bedrijf.
Mogelijke keuze AUX-uitgang (potentiaalvrij,
variabel relais)
Het is mogelijk een externe aansluiting te realiseren via
een relais (potentiaalvrij, variabel relais) (max. 2 A) op
klemmenstrook X7 op de ingangsprintplaat (AA3).
Optionele functies externe aansluiting:
Indicatie zoemeralarm.
■
Regeling externe (open) bronpomp.
■
Indicatie koelmodus
■
Regeling circulatiepomp warmwatercirculatie.
■
Externe circulatiepomp (voor afgiftesysteem).
■
Externe wisselklep voor warmtapwater.
■
Vakantie-indicatie.
■
Als een van bovenstaande systemen is aangesloten op
klemmenstrook X7, moet het worden geselecteerd in
menu 5.4, zie pagina 48.
Het hoofdalarm is af fabriek als basisinstelling geselec-
teerd.
Voorzichtig!
Er is een accessoirekaart vereist als meerdere
functies op klemmenstrook X7 zijn aangesloten,
terwijl het zoemeralarm is geactiveerd (zie pagi-
na 59).

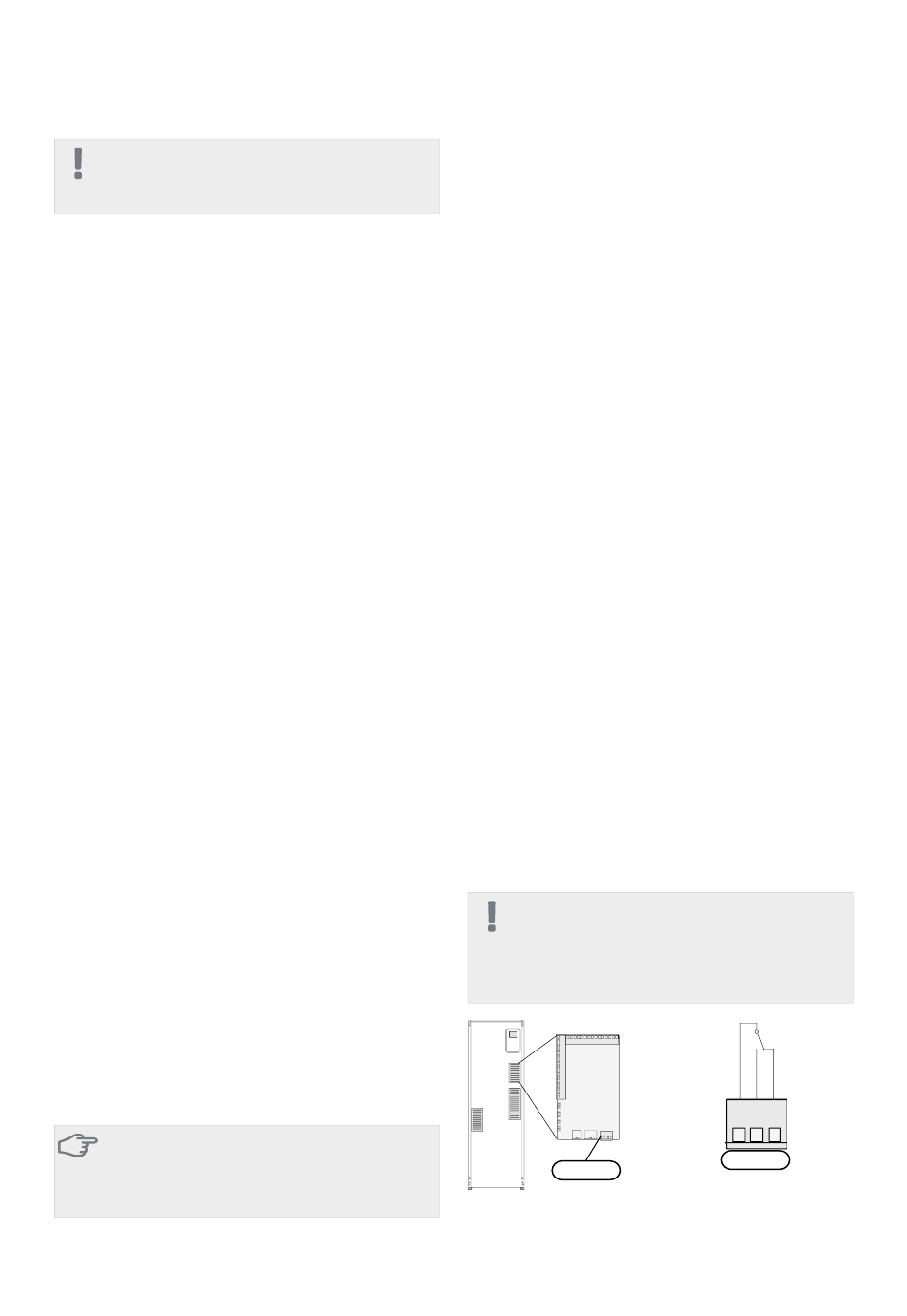

AA3-X7
De afbeelding toont de relais in de alarmstand.
1 2 3
C NO NC
AA3-X7
