Ingaande elektriciteit
Inkommande el
PEN
L
L
L
1
2
3
Elcentral
Elektrische
hoofdverdeelkast
Värmepump
Warmtepomp
NIBE Uplink™
Sluit de op het netwerk aangesloten kabel (recht, Cat.5e
UTP) met RJ45-contact (mannelijk) aan op RJ45-contact
(vrouwelijk) op de achterkant van de warmtepomp.

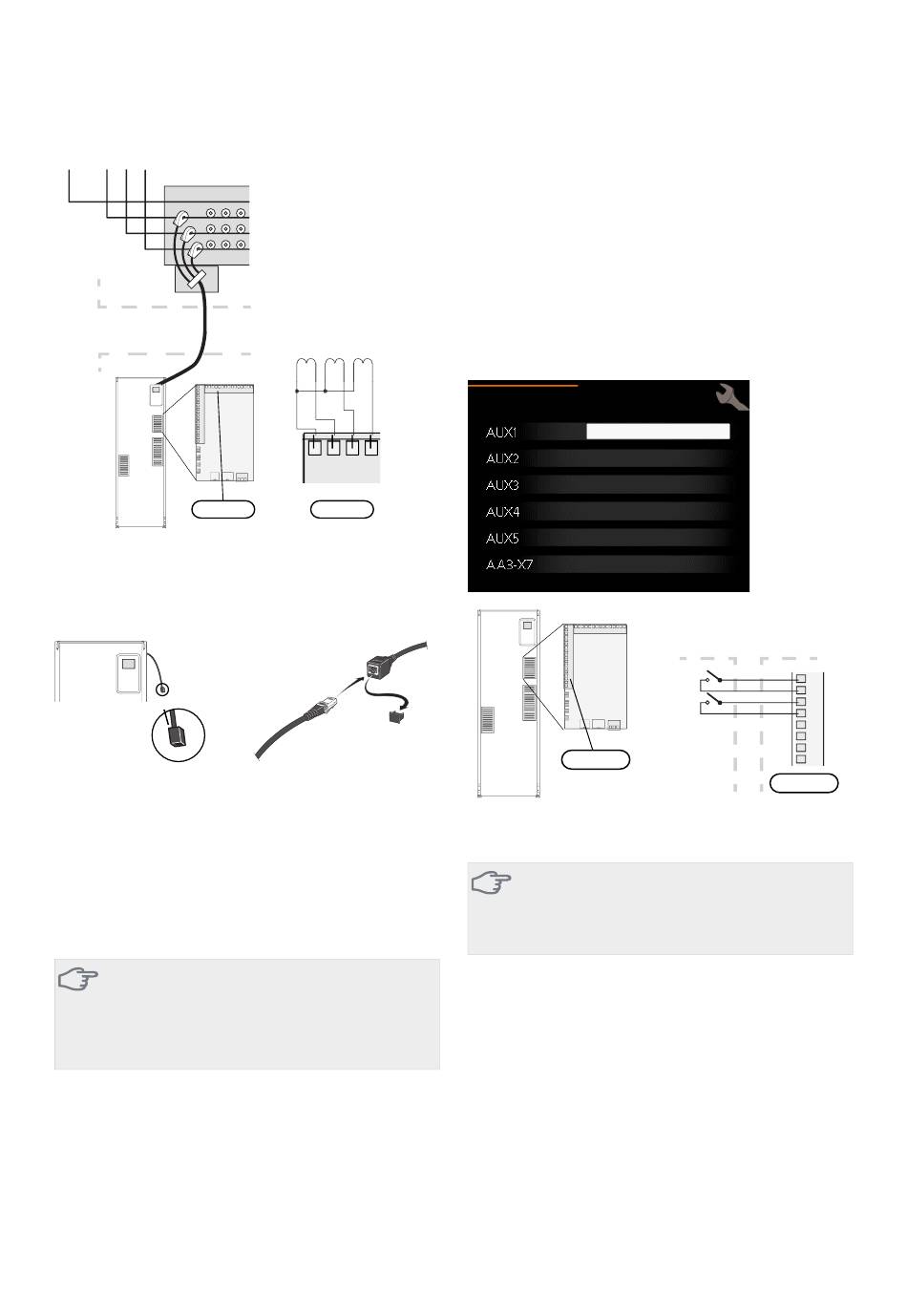

Externe aansluitopties
De F1255PC heeft softwaregeregelde in- en uitgangen
op de ingangskaart (AA3) voor het aansluiten van de
externe schakelaar of sensor. Dit houdt in dat bij het
aansluiten van een externe schakelaar of sensor op één
van de zes speciale aansluitingen voor een correcte
werking de actuele aansluiting moet worden geselec-
teerd in de software in de F1255PC.
LET OP!
Als een externe schakelaar of sensor is aangeslo-
ten op de F1255PC, moet de actuele gebruiksin-
of uitgang worden geselecteerd in menu 5.4,
zie pagina 48.
24
Hoofdstuk 5 |
Elektrische aansluitingen
-T1
-T2
-T3
1 2 3 4
AA3-X4
AA3-X4
Selecteerbare ingangen op de ingangskaart voor deze
functies zijn:
AUX1
AUX2
AUX3
AUX4
AUX5
Selecteerbare uitgangen zijn AA3:X7.
in-/uitgangen software 5.4
activeer tijd. luxe
AA3-X6
In het bovenstaande voorbeeld worden de ingangen AUX1 (X6:9-
10) en AUX2 (X6:11-12) gebruikt op de ingangsprintplaat (AA3).
LET OP!
Een aantal van de volgende functies kan ook
worden geactiveerd en gepland via het menu
met instellingen.
Mogelijke selectie AUX-ingangen
Temperatuursensor, koeling/verwarming
Er kan een extra temperatuursensor (BT74) worden
aangesloten op de F1255PC om te kunnen bepalen
wanneer het tijd is om te schakelen tussen verwarming
en koeling.
De temperatuursensor wordt aangesloten op de gese-
lecteerde ingang (menu 5.4) op klemmenstrook X6 op
de ingangskaart (AA3) achter het voorpaneel en wordt
aangebracht op een geschikte plaats in het afgiftesys-
teem.
Gebruik een 2-aderige kabel van min. 0,5 mm² dik.
X6:9-10
X6:11-12
X6:13-14
X6:15-16
X6:17-18
blokkeer verw.
niet gebruikt
niet gebruikt
niet gebruikt
alarmuitgang
F1255PC
Externt
Extern
F1245
9
B
10
11
A
12
13
14
15
16
AA3-X6
NIBE F1255PC
