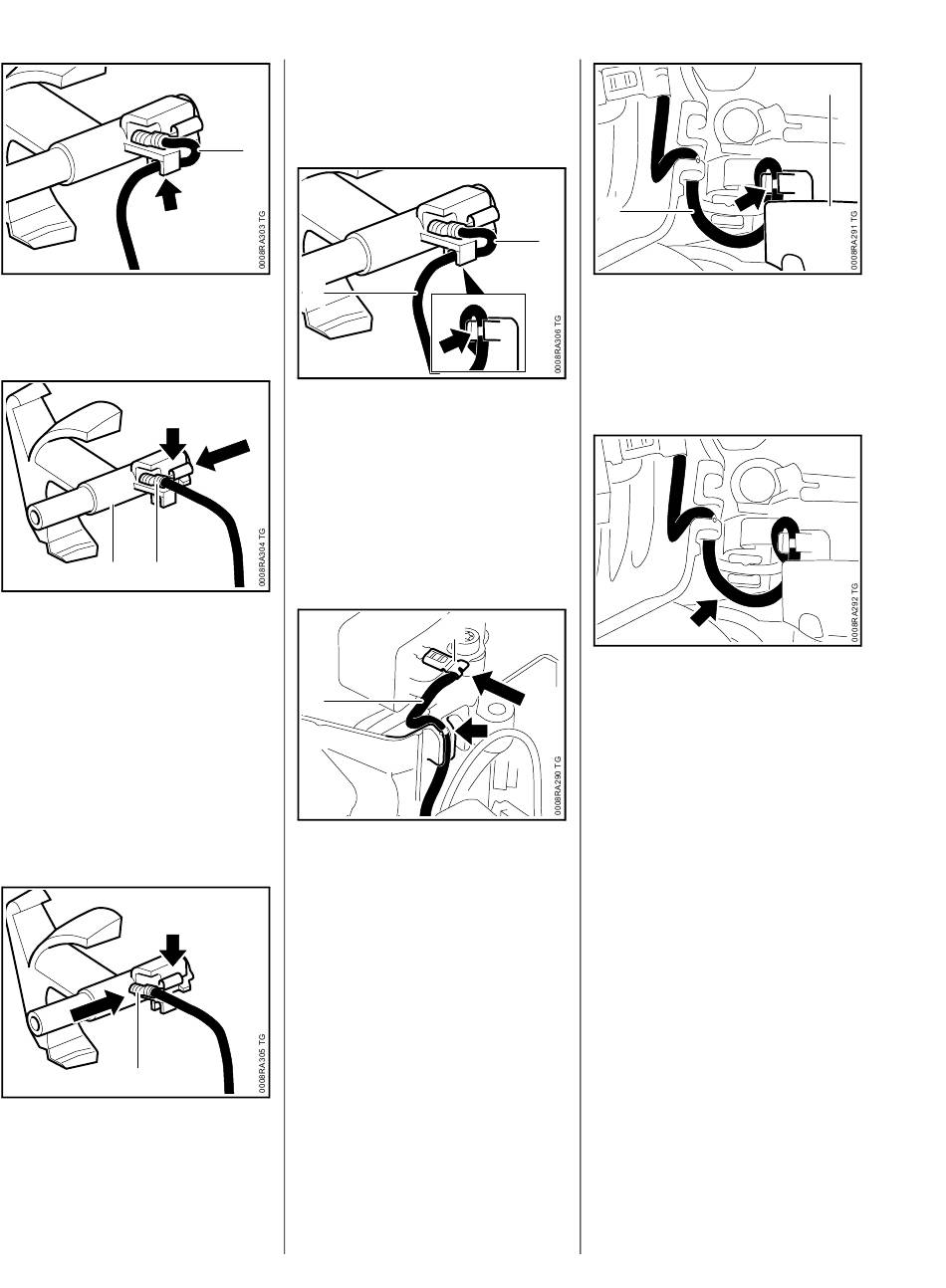

: Kortsluitdraad (1) uit de klem
(pijl) trekken
2
1
: Platte contactklem (1) uit de klem
(pijl) schuiven
: Schakelas (2) wegnemen
Inbouwen
– De bedrading met behulp van het
gereedschap 5910 890 4000 in
de klemmen drukken
1
: De platte contactklem (1) van de
kortsluitdraad zo uitlijnen dat de
krimpzijde naar het bruggetje in
de klem (pijl) is gericht
54
: De platte contactklem (1) tot aan
de aanslag in de klem (pijl)
schuiven
1
1
: Kortsluitdraad (1) zo in de klem
drukken dat er een lus (2) tussen
de platte contactklem en de klem
wordt gevormd en de markering
(pijl) in het midden van de klem
ligt
– Schakelas inbouwen, b 9.1
2
Kortsluitdraad: krimpzijde van de
platte contactklem (1) moet naar de
ontstekingsmodule zijn gericht.
: De platte contactklem (1) van de
kortsluitdraad aansluiten – de
platte contactklem moet geheel
op de stekerlip zijn geschoven
: Kortsluitdraad (1) met het
gereedschap 5910 890 4000 zo
in de klem op het slakkenhuis
drukken dat de markering zich bij
de nok (pijl) bevindt
1
2
Kortsluitdraad (1) moet in de klem
van de schakelas (2) liggen, deze
zo nodig geheel in de klem drukken
– de markering (pijl) moet in het
midden van de klem liggen.
1
De lus (pijl) mag het handgreephuis
niet raken – kans op doorschuren.
– Chokeklepstang inbouwen,
b 9.2.1
– Gasklepstang inbouwen,
b 9.2.2
2
HS 46, HS 46 C, HS 56 C
