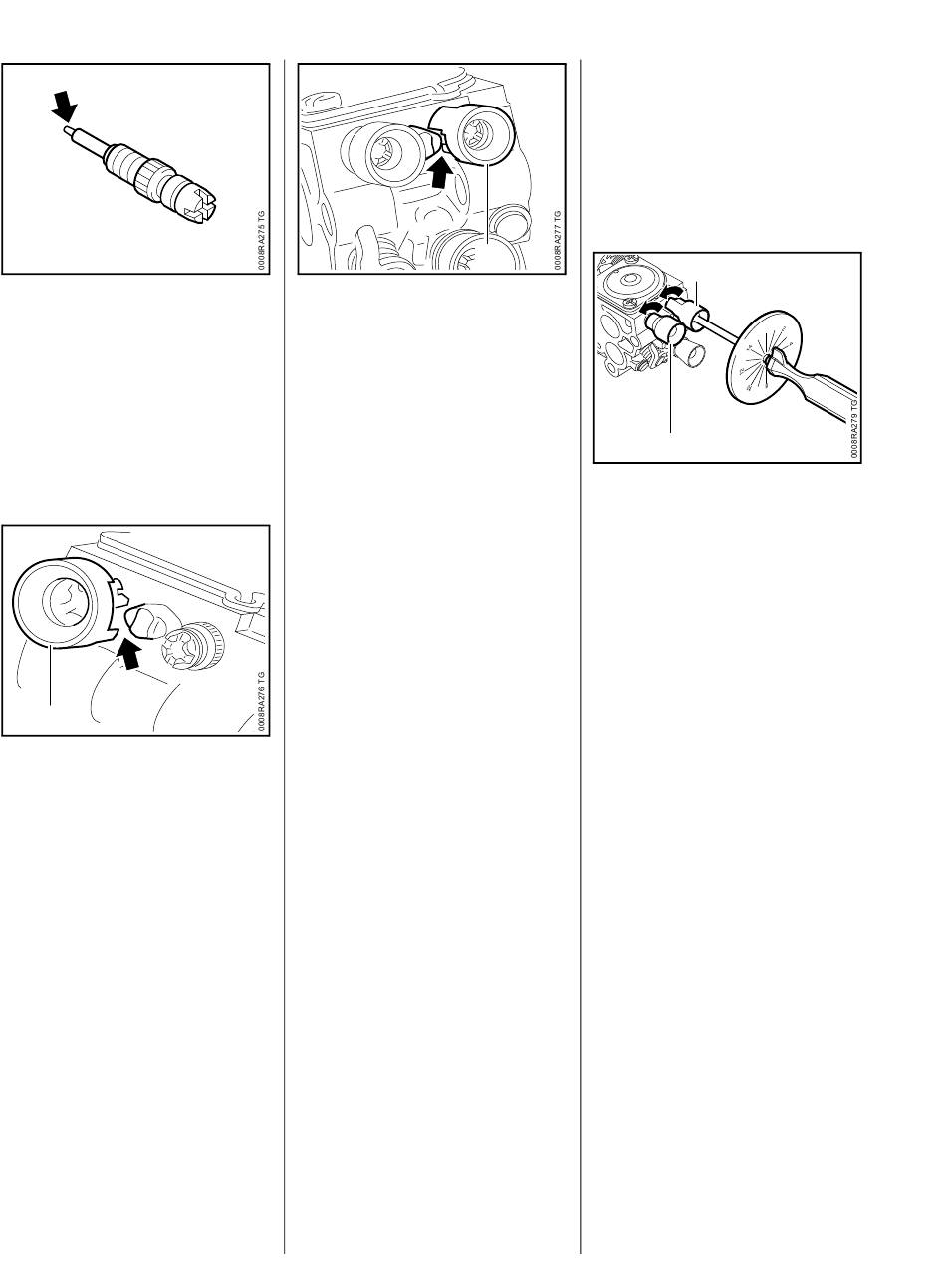

: De stelconus (pijl) op
beschadiging of slijtage
controleren, zo nodig de
hoofdstelschroef H vervangen
– De hoofdstelschroef H tot aan de
aanslag in de boring draaien
Begrenzerdoppen voormonteren
1
Stelschroef stationair toerental L
In principe een nieuwe
begrenzerdop monteren en deze
voor de montage zo aanbrengen
dat de verhoging op de
begrenzerdop onder de aanslag
(pijl) ligt, en daarna pas de dop op
de stelschroef stationair toerental L
drukken.
: Begrenzerdop (1) tot aan de
eerste vergrendelstand op de
stelschroef stationair toerental L
drukken – begrenzerdop is
voorgemonteerd
84
Hoofdstelschroef H
In principe een nieuwe
begrenzerdop monteren en deze
voor de montage zo positioneren
dat de verhoging op de
begrenzerdop boven de aanslag
(pijl) ligt, en daarna pas op de
hoofdstelschroef H drukken.
: Begrenzerdop (1) tot aan de
eerste vergrendelstand op de
hoofdstelschroef H drukken –
begrenzerdop is voorgemonteerd
– Basisafstelling uitvoeren,
b 10.5.1
10.5
Carburateurinstelling
10.5.1 Basisafstelling
Alleen bij een eventueel
noodzakelijke vervanging van de
hoofdstelschroef H, resp, de
stelschroef stationair toerental L of
bij reinigings- en
basisafstelwerkzaamheden aan de
carburateur nodig.
Na het verwijderen van de
begrenzerdoppen moet eerst de
basisafstelling worden uitgevoerd.
De carburateur en het luchtfilter zijn
ingebouwd, de stelschroeven zijn
aangebracht en de nieuwe
begrenzerdoppen zijn
voorgemonteerd.
– Mesbalk controleren, zo nodig
reinigen en inspuiten met STIHL
harsoplosmiddel
– Vonkenrooster (indien
gemonteerd) controleren, zo
nodig reinigen of vervangen,
b 3.6 of b 5.1
– Luchtfilter controleren, zo nodig
reinigen of vervangen b 10.1
1
In verband met de duidelijkheid zijn
de stelschroeven afgebeeld bij een
uitgebouwde carburateur.
De hoofdstelschroef H en de
stelschroef stationair toerental L
kunnen alleen met behulp van de
voorgemonteerde
begrenzerdoppen worden
vooringesteld.
: De hoofdstelschroef H (1)
2 slagen vanuit de vastzitstand
linksom draaien – basisafstelling
is ingesteld
: Stelschroef stationair toerental
L (2) 1 slag vanuit de
vastzitstand linksom draaien
– basisafstelling is ingesteld
– Motor warm laten draaien
Als afstelhulp kan de afstelring
5910 893 6600 op de
schroevendraaier 5910 890 2305
worden geschoven.
1
0 0
2
HS 46, HS 46 C, HS 56 C
