Installatiegids
HD-TVI bulletcamera met vaste lens
(TVB-6107)
Camera met harnas voor
voedings- en video-
uitgangskabel (kabels
zijn niet zichtbaar)
Montagesjabloon
12 VDC-connector:
Connector met twee
aansluitingen met
positieve en negatieve
indicatoren
Instructies voor het
afvoeren van apparatuur

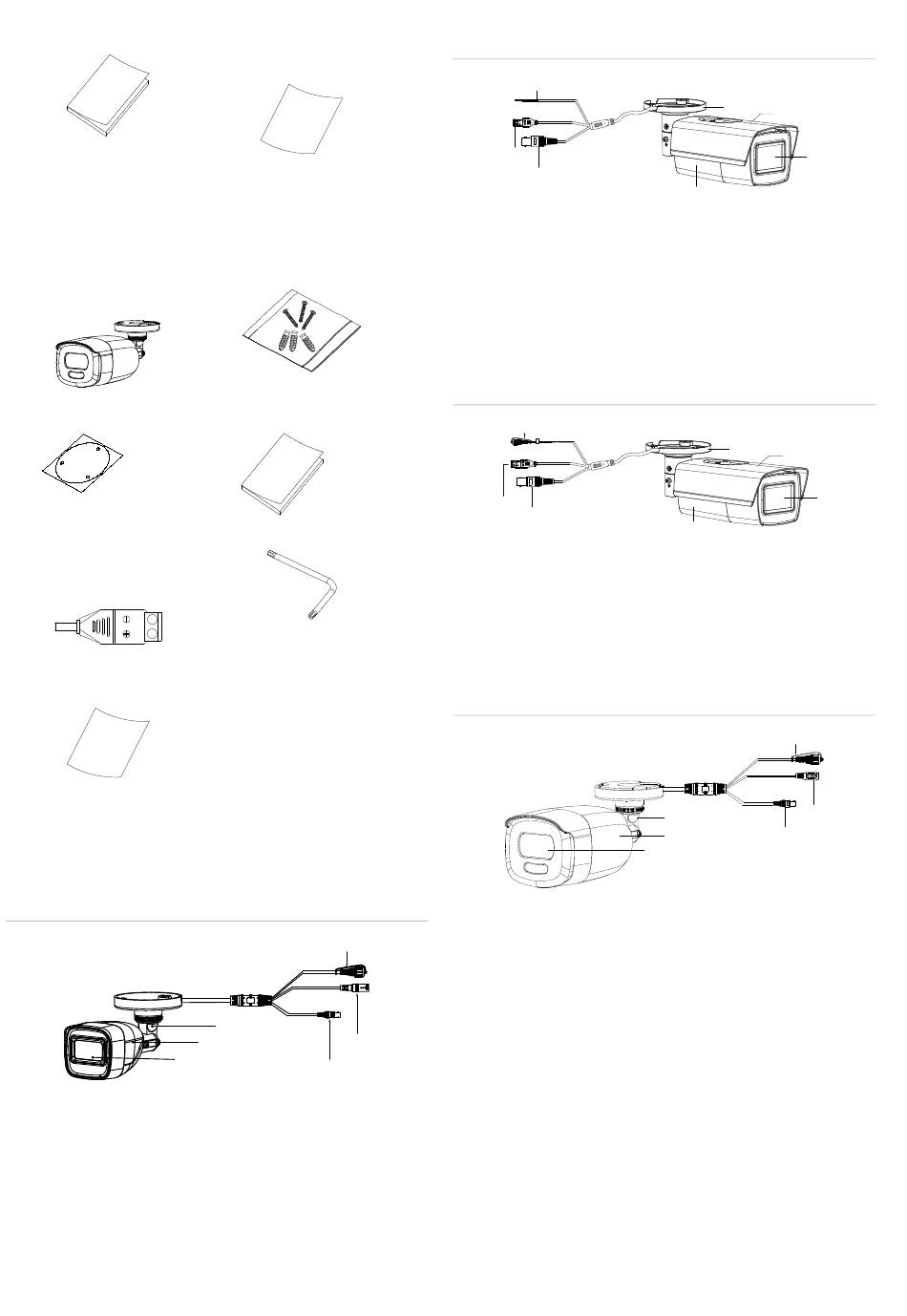

Camerabeschrijving
Afbeelding 1: HD-TVI bulletcamera met vaste lens (TVB-6102,
TVB-6104)
1.
TVI/960H analoge
schakelaarknop
2.
12 VDC voeding
3.
TVI-uitgang
2 / 6
Instructies voor het
afvoeren van
apparatuur
voor weinig licht
3 schroeven en
3 pluggen
Installatiegids
Torx-inbussleutel
4.
Montagevoet
5.
Camerabehuizing
6.
Lens
Afbeelding 2: HD-TVI VF bulletcamera met gemotoriseerde lens
(TVB-6101)
1.
TVI-uitgang
2.
12 VDC/24 VAC-voeding
3.
TVI/960H analoog (sluit
draden aan om over te
schakelen naar 960H
analoog)
HD-TVI VF bulletcamera met gemotoriseerde lens (TVB-6103,
TVB-6105, TVB-6106)
1.
TVI-uitgang
2.
12 VDC/24 VAC-voeding
3.
TVI/960H analoge
schakelaarknop
Afbeelding 3: HD-TVI bulletcamera met vaste lens voor weinig
licht (TVB-6107)
1.
Lens
2.
Camerabehuizing
3.
Montagevoet
P/N 1073685-NL • REV D • ISS 08DEC22
4.
Montagevoet
5.
Zonnekap
6.
Lens
7.
Camerabehuizing
4.
Montagevoet
5.
Zonnekap
6.
Lens
7.
Camerabehuizing
4.
TVI-uitgang
5.
12 VDC-voeding
6.
TVI/960H analoge
schakelaarknop
